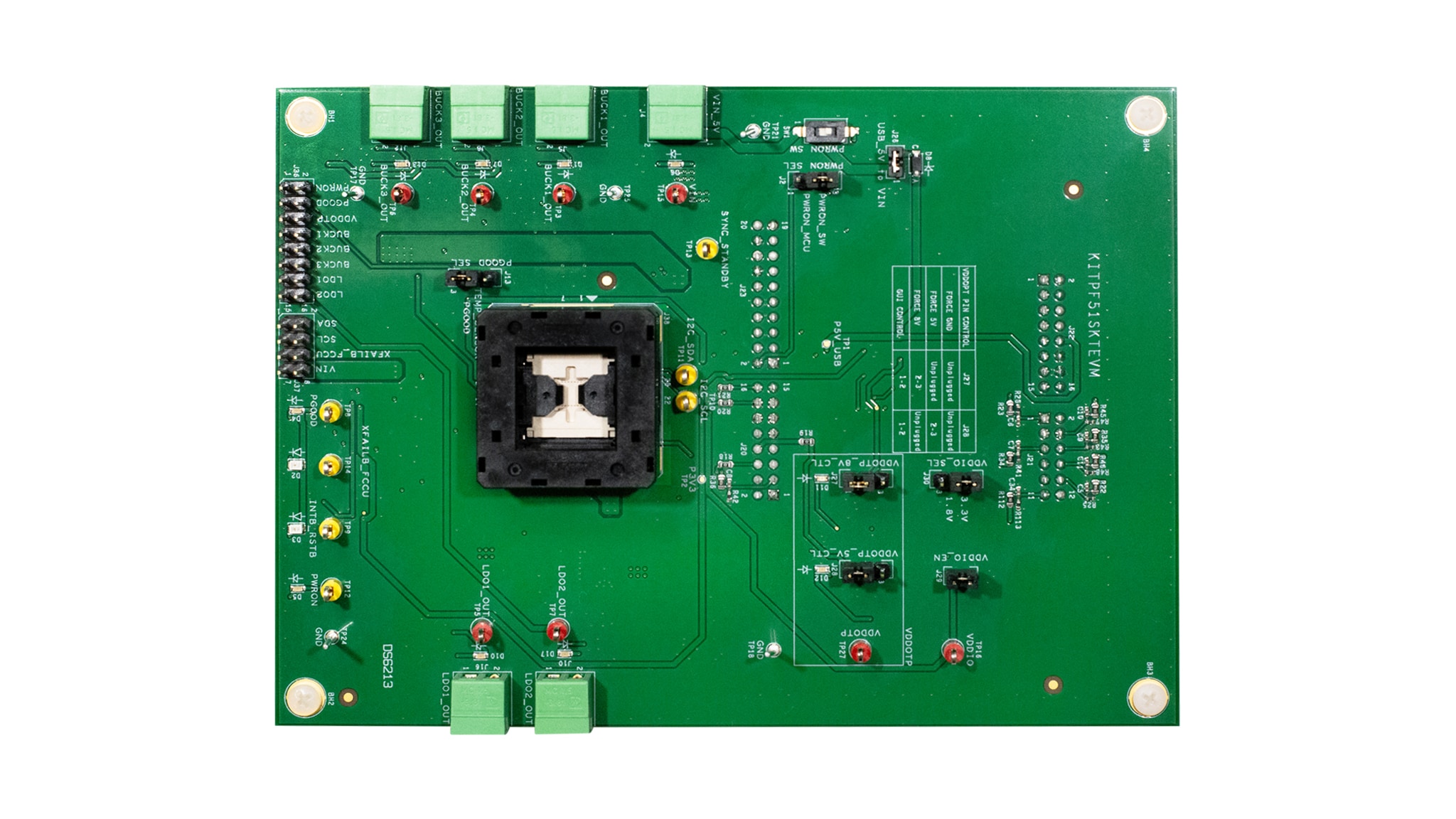

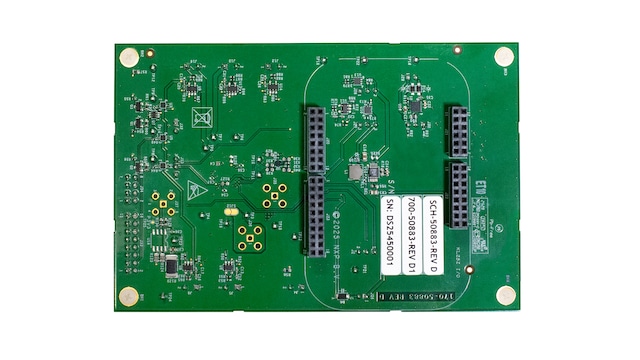

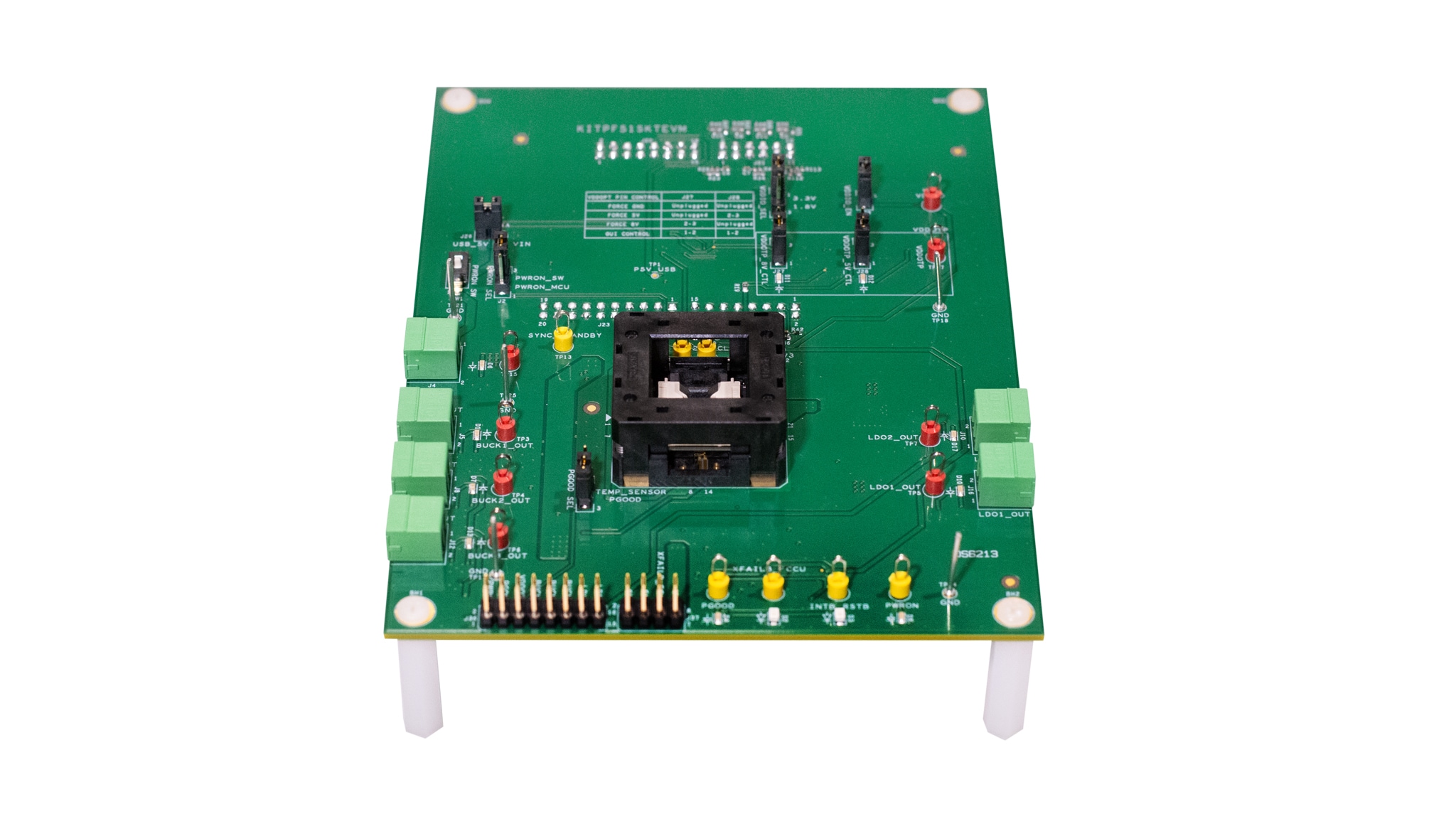

PF51x3 Socket Evaluation Board

KITPF51SKTEVM 新規
製造開始前

画像にカーソルを合わせると拡大表示されます。

The KITPF51SKTEVM enables easy evaluation and development with the PF51x3 power management IC family, targeting low voltage automotive applications up to 5 V. The evaluation module can operate in standalone mode or be controlled through its USB interface. All I²C commands can be managed using NXP's intuitive GUI software.

The socketed board supports one time OTP (One Time Programmable) programming per device. It can also be used in debug mode to test as many configuration settings as needed before final OTP programming.

ブロック図

KITPF51SKTEVM

KITPF51SKTEVM
図を取得する PDF

対応製品

パワーマネージメント

5 V PMICソリューション

  • PF51x3: 車載用途向けマルチチャネル (5) PMIC：LVBUCK x 3およびLDO x 2、ASIL Bセーフティ・レベルに適合

Features

Connectivity

  • FRDM-KL25Z board allows USB connection for easy connection to software GUI (I²C, IOs, Safety outputs, Debug, AMUX, regulators) USB connection for register access, debug mode and programmation

Power Management

  • BUCK1 : 0.5 V to 3.3 V, 3.5 A (Single/Multi phase)
  • BUCK2 : 0.5 V to 3.3 V, 3.5 A (Single/Multi phase)
  • BUCK2 : 0.5 V to 3.3 V, 3.5 A (Single/Multi phase)
  • LDO1 : 0.75 V to 3.3 V, 0.2 A
  • LDO2 : 0.75 V to 3.3 V, 0.5 A

Components

  • LEDs that indicate signal or regulator status

Support

  • Debug mode access
  • OTP fuse programming
  • Connectors allowing easy access to digital signals
