プログラマブル・デジタル・シグナル・コントローラを使用した800 W双方向AC-DC変換ソリューション

BIDIRECTIONAL-AC-DC-REF-DESIGN
アクティブ
拡張ボード

画像にカーソルを合わせると拡大表示されます。

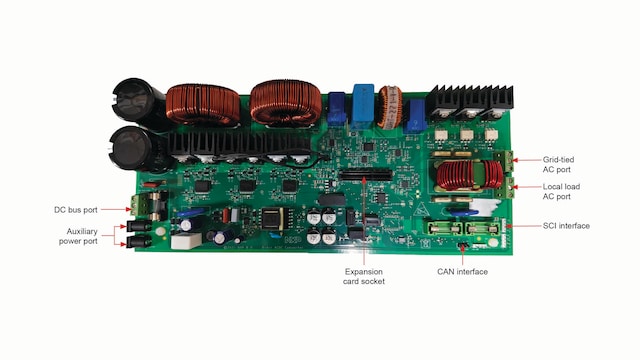

このデザインは、お客様が独自の双方向AC-DC変換システムを設計するために役立つ概念実証です。完全に開発済みで、検証と試験が実施されています。NXPは、回路図、部品表 (BOM)、ファームウェア、アプリケーション・ノート、テクニカル・トレーニング・ビデオ、ユーザー・ガイド、スタート・ガイドを含む、このデザインをカスタマイズするために必要なすべての資料を提供しています。

ブロック図

プログラマブル・デジタル・シグナル・コントローラを使用した双方向800 W AC-DC変換

Bidirectional AC-DC Block Diagram
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

32ビット56800EX/EFコア

  • MC56F83xxx: Performance Level Digital Signal Controllers, USB FS OTG, CAN FD

パワー・ドライバ

パワートレイン＆エンジン制御

  • GD3100: Advanced High Voltage Isolated Gate Driver for IGBT and SiC MOSFETs

インターフェース

CAN with Flexible Data Rate

  • TJA1052IT: Galvanically-Isolated High-Speed CAN Transceiver

パワーマネージメント

電源スイッチ内蔵AC-DCコントローラ

  • TEA1721AT: HV Start-Up Flyback Controller with Integrated MOSFET for 5 W Applications, F~burst = 430 Hz

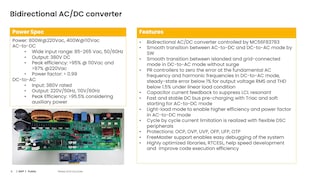

特長

  • フル・プログラマブルなデジタル・シグナル・コントローラを使用したソリューション
  • ソフトウェアによるAC-DCとDC-ACモード間のスムーズな遷移
  • AC基本周波数およびDC-ACモードの高調波での偏差をなくし、出力電圧RMSの定常偏差を1%未満、定常負荷状態でのTHDを1.5%未満に制御するPRコントローラ
  • LCL共振周波数を抑制するためのコンデンサ電流フィードバック
  • 高速で安定したDCバスのプリチャージとAC-DCモードでのトライアックとソフト・スタート機能
  • AC-DCモードでの効率と力率を向上させる軽負荷モード
  • 柔軟なDSCペリフェラルにより、サイクル単位での電流制限を実現
  • 保護機能：OCP、OVP、UVP、OFP、UFP、OTP
  • 開発を迅速化し、コード実行の効率を向上させる、高度に最適化されたリアルタイム制御組込みソフトウェア・ライブラリ (RTCESL)

購入オプション

HVP-56F83783-Image

クリックして展開

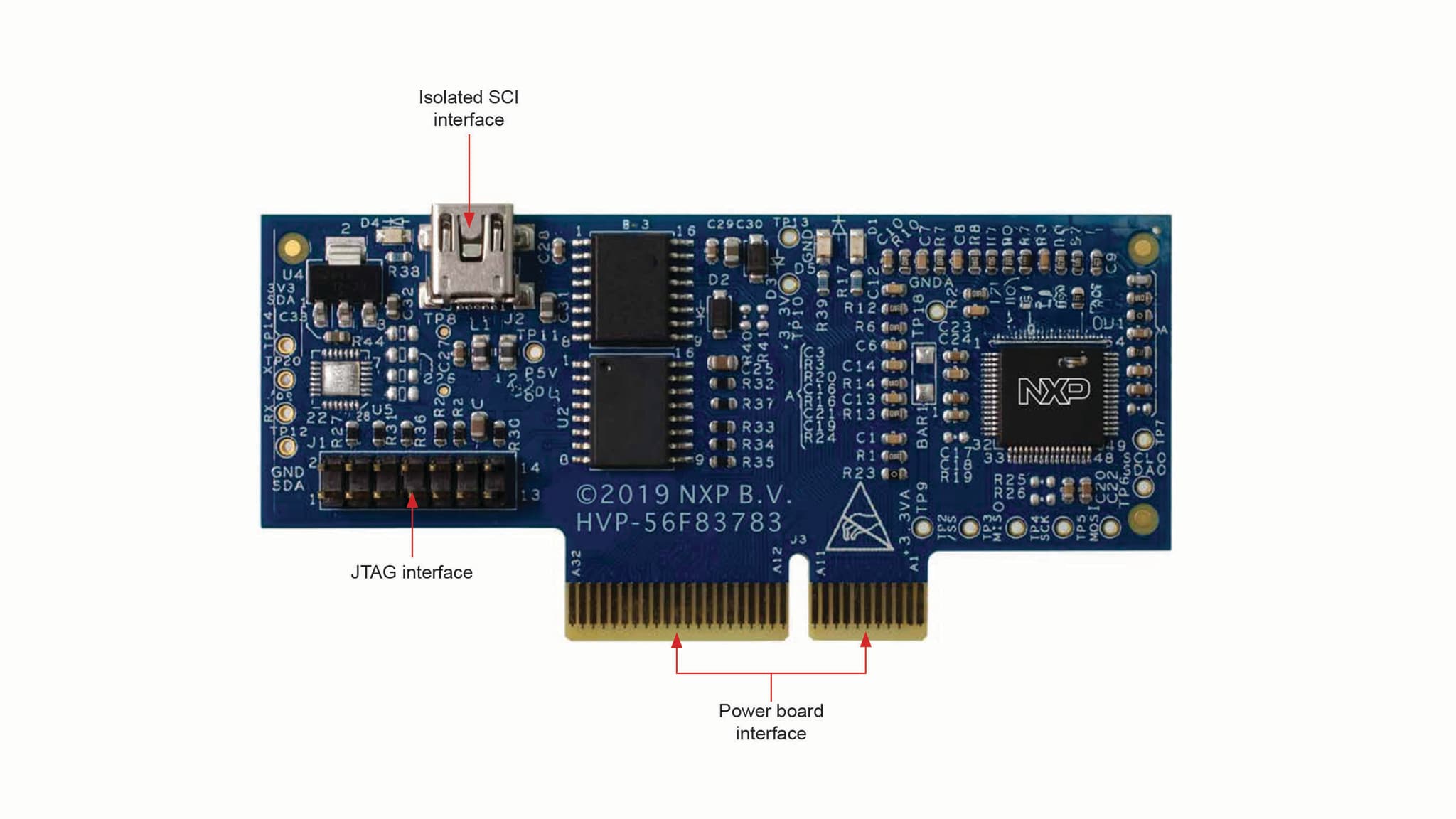

HVP-56F83783
アクティブ

High-Voltage Development Platform.

  • 拡張ボード: Yes
$57.50 USD
保留中の在庫
カートに入れる
代理店からの注文
