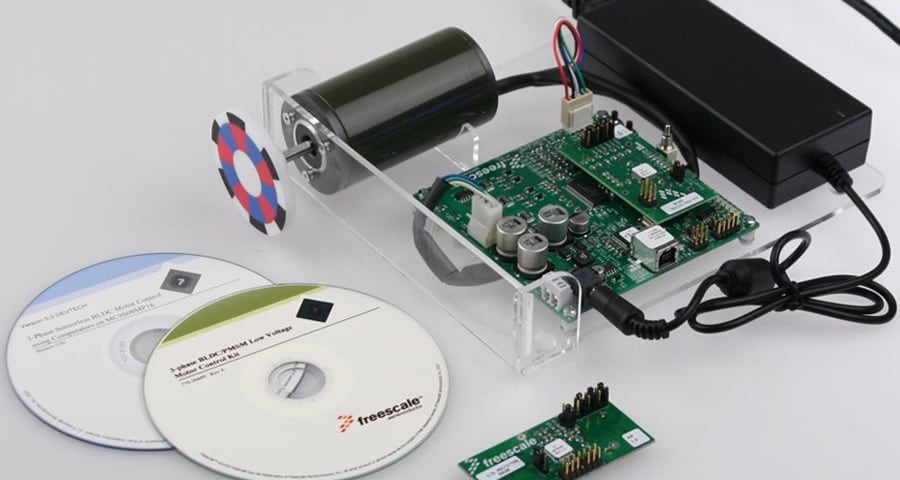

3PHASELV-KIT | 3-Phase BLDC/PMSM Motor Control Drive

画像にカーソルを合わせると拡大表示されます。

Archived content is no longer updated and is made available for historical reference only.

"This tool is no longer in production, we recommend MTRCKTSBN5606B as a replacement."

The NXP^® 3-Phase Brushless DC (BLDC) / Permanent Magnet Synchronous Motor (PMSM) Low-voltage motor control drive creates a single unit for developing BLDC/PMSM motor control applications.

With one of the available daughter boards accommodating a selected MCU, this tool provides a ready-made software-development platform for 12-24 Vdc, 4A motors
Feedback signals are provided that allow a variety of algorithms to control 3-phase PMSM and BLDC motors

デザイン・ファイル

ソフトウェア

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

16ビット56800E DSCコア

56F800x: MC56F8006 and MCF56F8002 Digital Signal Controllers

8ビットS08 MCU

S08MP: 8-bit General Purpose MP MCUs

パワー・ドライバ

プリドライバ

MC33937: 3-Phase Field Effect Transistor Pre-Driver

Features

Connectivity

CAN physical layer
USB interface
Motor power and two signal connectors for MCU daughter board connection

Power Management

Power supply voltage input 12-24 V DC, extended up to 50 V
Output current 4 A
3-phase bridge inverter (6 MOSFETs) + 3-phase MOSFET gate driver MC33937 with overcurrent and undervoltage protection
3-phase and DC-bus-current-sensing shunts
DC-bus voltage sensing and 3-phase back-EMF voltage-sensing circuitry

Sensors

Encoder/hall sensor sensing circuitry

User Components

User LEDs and switches

購入オプション

クリックして展開

3PHASELV-KIT
アクティブ

Single unit for developing BLDC/PMSM motor control applications.

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

ドキュメント

クイック・リファレンスドキュメンテーションの種類

8 ドキュメント

コンパクトリスト

AN4490, How to Build an FOC Code Structure Based on the 56F8006 Using a Quick-Start Tool - Application Notes[AN4490]

PDFMar 30, 2012改訂 0

Freedom FRDM-MC-LVBLDC Development Platform User's Guide[FRDMLVBLDCUG]はじめに

PDFMay 22, 2016改訂 0
MC56F8006DBUM -- MC56F8006 Controller Daughter Board for BLDC/PMSM Motor Control Drive[MC56F8006DBUM]はじめに

PDFMay 21, 2009改訂 0
LVBLDCMP16DBUM -- MC9S08MP16 Controller Daughter Board for BLDC/PMSM Motor Control Drive[LVBLDCMP16DBUM]はじめに

PDFSep 3, 2009改訂 0

PMSM Vector Control with Quadrature Encoder on Kinetis[DRM128]

PDFAug 11, 2015改訂 0
3-Phase Sensorless BLDC Motor Control Using MC9S08MP16 Design - Reference Manual[DRM117]

PDFNov 12, 2009改訂 0
BLDC Sensorless Reference Design Using MC56F8006 - Reference Manual[DRM108]

PDFApr 30, 2009改訂 0
PM Sinusoidal Motor Vector Control with Quadrature Encoder Designer - Reference Manual[DRM105]

PDFSep 11, 2008改訂 0
