急速な進化を遂げている先進的エレクトロニクスの世界では、ますます小型化が進むCMOSプロセスを使用したプロセッサの開発をめぐって、競争が激化しています。この事実を踏まえると、効率的なパワー・マネジメントおよび異なる電圧ドメイン間でのシームレスな通信が不可欠です。

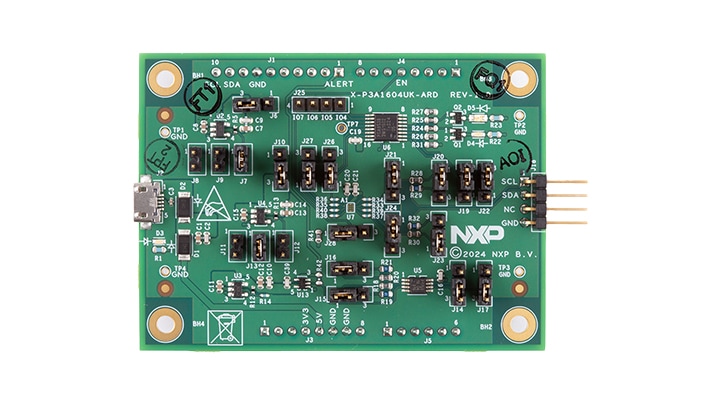

P3A1604UKは、超小型のWLCSP12パッケージに収容された4ビットのデュアル電源変換トランシーバで、次世代のスモール・フォーム・ファクタのアプリケーションにとってゲーム・チャンジャーとなり得ます。その影響力について理解するために、この超小型ながらもパワフルなコンポーネントによって業界のあり方がどのように変わるのか、NXPの半導体ソリューションの専門家であるBob Geeと議論しました。
BG：P3A1604UKは、卓越した電力効率という点で際立っています。その革新的なアーキテクチャにより、他社の製品と比較して最大1/20となる低消費電力を実現しています。これは、バッテリー寿命の最大化が常に課題となっているスマートフォンなどの携帯機器メーカーに、大きな利点をもたらします。さらに、このデバイスの動作電圧範囲は、VCCAで0.72 V～1.98 V、VCCBで1.62 V～3.63 Vと超低圧で幅広いため、現代のエレクトロニクスのさまざまなロジック・レベル間のブリッジとして機能できます。P3A1604UKは、次世代のマイクロプロセッサではより高度なプロセスが採用されていることを考慮して、これからの世代のさまざまなプロセッサをサポートするように設計されています。そのため、将来を見据えた設計を確保できると同時に、新しい電圧レベル変換器の設計に伴う貴重な時間とコストを節約できます。
複数の電圧対応範囲で未来を形作る。NXPの新しいP3A1604UKソリューションの詳細をご覧ください。
BG：P3A1604UKは、省電力、超低電圧での動作、および双方向でのデータ転送を特徴とし、モバイルやポータブルのアプリケーションに最適です。現在のデバイスでは、異なる電圧で動作するプロセッサ、センサ、ペリフェラル間のシームレスな通信が必要です。この製品は、プッシュプル・モードで最大40 Mbit/s、オープン・ドレイン・モードで最大6.8 Mbit/sの高速データ転送機能により、低消費電力の性能を損なうことなく効率的なパフォーマンスを実現します。さらに、そのコンパクトなWLCSP12パッケージ（1.405 mm x 1.055 mm、0.35 mmピッチ）は、ウェアラブル、スマートフォン、IoTデバイスなどスペース制約の厳しいアプリケーションに最適です。
BG：P3A1604UKは、厳密な電源シーケンスを必要とする従来の電圧変換器とは異なり、電源シーケンスを一切必要としないため、PCBレイアウトと設計上の考慮事項が大幅にシンプルになります。さらに、その優れたESD保護（2000 V HBM超）とラッチアップ耐性により、過酷な環境での信頼性が確保されています。
BG：デバイスの複雑化に伴い、複数の電圧対応範囲に対する需要は高まる一方です。P3A1604UKは、I3C、I2C、SMBus、SPI、UARTなどの複数の通信プロトコルをサポートしているため、将来のデバイスで相互運用性を確保したいと考えている設計者にとって選ぶべきソリューションとしての位置づけにあります。
P3A1604UKは、モバイル、ウェアラブル、および低消費電力のアプリケーションに取り組むエンジニアや製品設計者にとって、効率、柔軟性、信頼性を高めるのに役立つ堅牢なソリューションです。電圧のレベル変換は、これからも現代のエレクトロニクスにおける重要な要素であり続けます。それに伴い、この超小型ながらもパワフルなデバイスは、コネクテッド・テクノロジの未来を形作るうえで重要な役割を果たします。
He has more than 30 years of technical marketing experience in multi-market applications and electronic distributor business. He is currently focused on general purpose I/O expanders, voltage level translators, high speed interface, and legacy analog devices. He graduated with a BSEE from University of Massachusetts at Amherst and currently lives in Sunnyvale California.
