±2g/±4g/±8g, Low g, 10-Bit Digital Accelerometer

MMA8653FC
  • 新規採用非推奨
  • このページでは、新規設計を推奨しない製品に関する情報を掲載しています。

動画の上をクリックすると再生されます。

The NXP® MMA8653FC 10-bit accelerometer has advanced performance in a small DFN package. Packed with embedded functions that include:

  • Flexible user-programmable options and two configurable interrupt pins
  • Overall power savings through inertial wake-up interrupt signals that monitor events and remain in a low-power mode during periods of inactivity

製品詳細

セクションを選択:

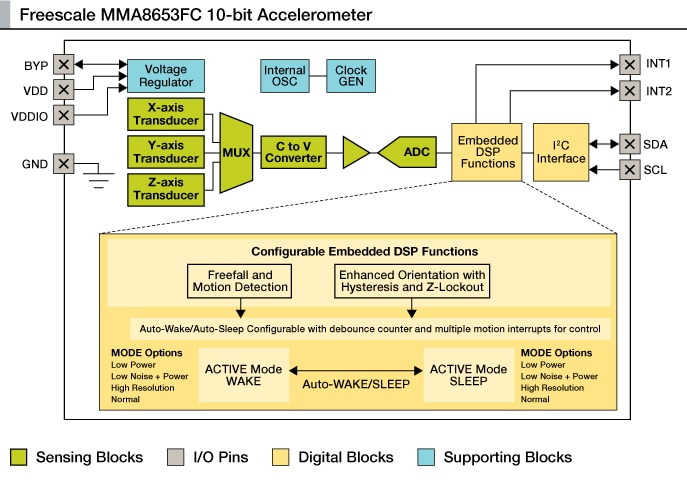

ブロック図

G25383_MMA8653_BD

NXP<sup>&#174;</sup> MMA8653FC accelerometer Block Diagram
図を取得する PDF

Features

  • Low-profile 2 x 2 x 1.0 mm DFN package
  • High sensitivity: 1 mg per LSB
  • Low noise: 150 micro g per root Hertz (independent of resolution)
  • Low-power mode: 7 micro amps
  • Interrupt and IIC interface supply: 1.62 to 3.6 V
  • Supply voltage : 1.95 to 3.6 V
  • Output data rate: 1.5 to 800 Hz

ドキュメンテーション

クイック・リファレンス ドキュメンテーションの種類.

フィルタ

1-5 の 8 ドキュメント

全て表示

設計・リソース

セクションを選択:

設計・ファイル

フィルタ

1 設計・ファイル

  • プリント基板と回路図

    MMA8653 DIP Schematic

    PDF改訂 ADec 8, 2014 00:00:0093.6 KBMMA8653-SCH
