プリント基板と回路図
A5G07H800W19N 800 MHz PCB DXF file
-
Design Tool
A5G07H800W19N 758-821 MHz Design Files

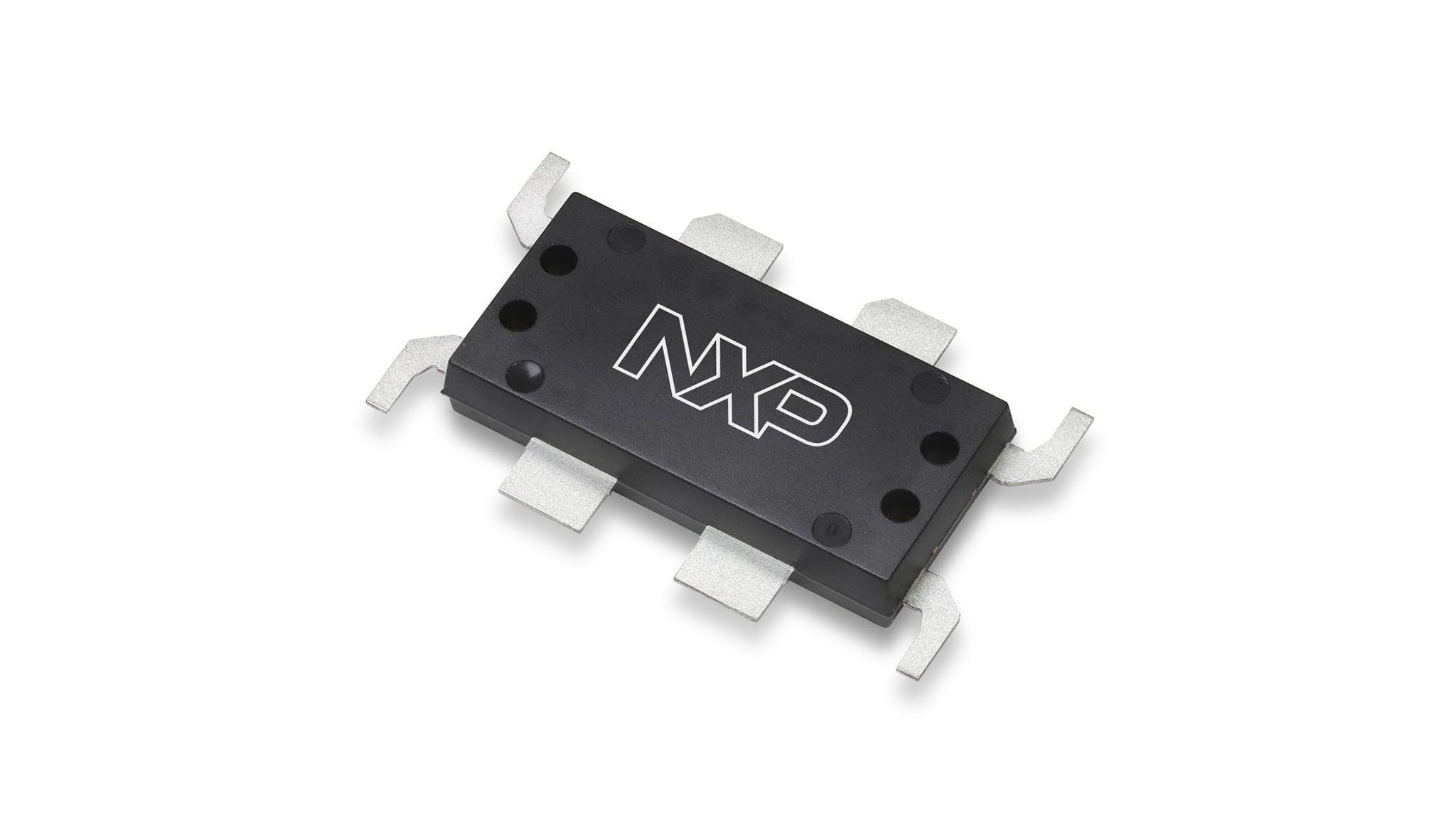

717～850 MHz、112 W平均、50 V Airfast® RFパワーGaNトランジスタ
この112W非対称ドハティRFパワーGaNトランジスタは、717～850 MHzの周波数範囲を対象とし、非常に広い瞬時帯域幅が要求されるセルラー基地局アプリケーション向けに設計されています。
717～850 MHz帯域で動作するアプリケーションに対して特性が規定され、性能が保証されています。それ以外の周波数向けのアプリケーションでは性能は保証されません。
製品詳細
特長
- 高い端子インピーダンスによる最適な広帯域性能
- 先進の高性能インパッケージ・ドハティ
- 次世代信号により、線形化誤差ベクトルの大きさを改善
- 非常に高い出力VSWRおよび広帯域の動作条件に対応
- プラスチック・パッケージ
- RoHS準拠
部品番号： A5G07H800W19N.
RF性能表
800 MHz
ドハティ・シングルキャリアW-CDMAリファレンス回路での標準性能：VDD = 48 Vdc、IDQA = 300 mA、VGSB = –5.0 Vdc、Pout= 112 W（平均）、入力信号PAR = 9.9 dB（CCDFで0.01%の確率）(1)| 周波数 | Gps (dB) |
ηD (%) |
出力PAR (dB) |
ACPR (dBc) |
| 758 MHz | 19.7 | 61.2 | 8.9 | -26.5 |
| 803 MHz | 19.3 | 60.0 | 9.1 | -29.3 |
| 821 MHz | 18.8 | 59.8 | 9.0 | -30.0 |
