S32R41 EVBおよびTEF82xx CABに基づくS32R41およびTEF82xx開発プラットフォーム

S32R41-TEF82-DEV-PLATFORM

画像にカーソルを合わせると拡大表示されます。

S32R41およびTEF82xx開発プラットフォームは、S32R41評価ボード (EVB) およびデュアルTEF82xxカスタマー・アンテナ・ボード (CAB) に基づくサンプル・ソフトウェア・プロジェクトを提供することで、ユーザーがレーダー開発を迅速かつ簡単に開始できるように設計されています。Auto Zephyr BSP、レーダーSDK (RSDK)、リアルタイム・ドライバ (RTD)、プラットフォーム間通信フレームワーク (IPCF)、セーフティ・ソフトウェア・フレームワーク (SAF) などのNXPソフトウェア・コンポーネントを統合しています。

製品詳細

セクションを選択:

ブロック図

S32R41 + TEF82開発プラットフォーム

S32R41 + TEF82 Development Platform
図を取得する PDF

対応製品

インターフェース

3.3 V/5 V IO CANトランシーバ

  • TJA1043: High-Speed CAN Transceiver with Standby and Sleep Mode

車載用イーサネットPHY

  • TJA1103: ASIL B準拠100BASE-T1イーサネットPHY

パワーマネージメント

セーフティSBC

  • FS86: Safety System Basis Chip For Domain Controller, Fit For ASIL B and D

PMIC

  • PF5103: Multi-Channel (5) PMIC for Automotive Applications: 3 LVBUCK and 2 LDO, Fit for ASIL-B/D Safety Level

プロセッサ＆マイクロコントローラ

S32RレーダーMCU

  • S32R41: S32R41 高分解能レーダー向け高性能プロセッサ

RF

Radar Technology

  • TEF82xx: 完全統合型77 GHz RFCMOS車載レーダー・トランシーバ

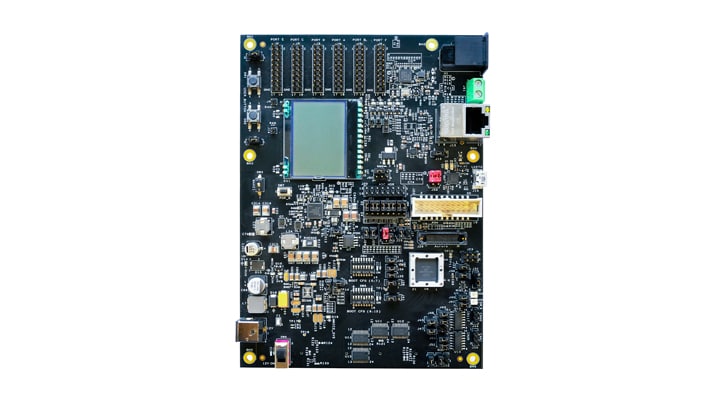

特長

一般的な機能

  • S32R41レーダーMPU
  • NXPパワー・マネジメントIC (PMIC) ソリューションにより提供される、必要なEVBおよびMCU電圧を備えたシングル12 V外部電源入力
  • 2.1 mmバレル・スタイルのパワー・ジャックを介してEVBに電源を供給し、12 Vの動作により必要に応じて車内での使用が可能
  • マスター電源スイッチおよびレギュレータ・ステータスLED
  • 柔軟なMCUクロック・オプションにより、アダプタ・ボード（MIPI-CSI0コネクタ経由）または40 MHz EVBクロック発振回路を介して外部クロックを提供できます。はんだパッドで、これらのいずれかの外部クロックを選択できます
  • オンボードのスイッチを介したブート・モード選択

メモリ

  • 64 Mb (16 MB) シリアルNORフラッシュ・メモリ
  • I2C経由でMCUに接続された1 KbのEEPROM

コネクティビティ

  • 標準の20ピンARM JTAGデバッグ・コネクタおよび34ピンNexus Auroraコネクタ
  • RGMII Gbイーサネット物理インターフェースIC（RJ45コネクタ付き）
  • RMII/MII 100 Mbイーサネット物理インターフェースIC（MATEnetコネクタ付き）
  • TEF820X CABボードとの直接使用を目的とした2つの高速コネクタ
  • すべてのMCU信号は、ピッチ0.1インチのヘッダーのポート順序グループで簡単にアクセス可能
  • CAN-FDインターフェース x 2
  • UARTからマイクロUSBへのインターフェース
  • 2個のユーザー・スイッチと4個のユーザーLEDを自由に接続可能
  • 64 * 102文字のLCD（DSPIインターフェース付き）(DSPI0)
  • ユーザー・リセット・スイッチ（リセット・ステータスLED付き）

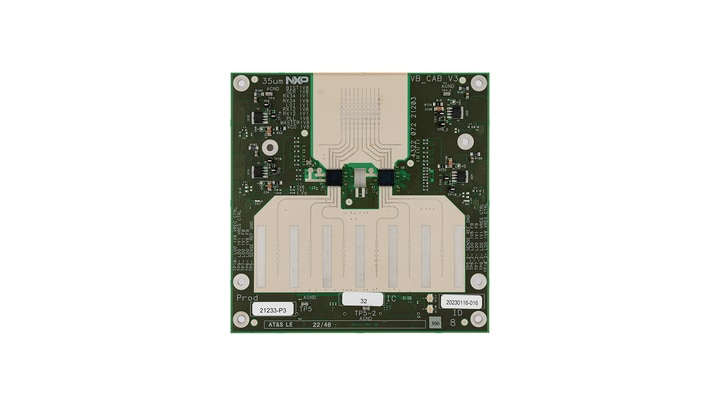

TEF82xxカスタマー・アンテナ・ボード (CAB)

  • 異なるMIPI-CSI2 / SPIジョイント・コネクタを介したデュアルTEF82xx RFフロントエンド・ボード。ジャンパ設定により2つの異なるフロントエンドを自由に選択
  • 6 Tx x 8 Rxアンテナ・アレイに配線されたRF RX / TXチャネル
  • 78 GHzの動作向けに最適化

購入オプション

VB-CAB-V3-Image

クリックして展開

  • VB-CAB-V3

  • S32R41 and TEF82xx Development Platform Based on S32R41 EVB and TEF82xx CAB.

  • キットの内容：

    • TEF82xxカスタマー・アプリケーション・ボード
    • クイック・スタート・ガイド

      • TEF82xx-CABおよび関連ツール（ドキュメント、ソフトウェア、およびボード）は、限られたお客様のみご利用いただけます（承認済みのNDAが必要です）。詳しい情報や供給状況については、サポートまたは営業担当者にお問い合わせください。

  • JP¥255,960
  • の数量に対して 1

ドキュメンテーション

クイック・リファレンス ドキュメンテーションの種類.

フィルタ

設計・リソース

セクションを選択:

ソフトウェア

フィルタ

1 ソフトウェア・ファイル

  • シミュレーションとモデリング・ツール

    Automotive SW - S32R41 Standard Software - S32R41 + TEF82xx Development Platform

    Development Platform Software Package, that helps you get started with S32R41 + TEF82xx Kit
    FLEXERA改訂 1Aug 8, 2023 09:52:001 KBS32R41-STANDARD-SW
