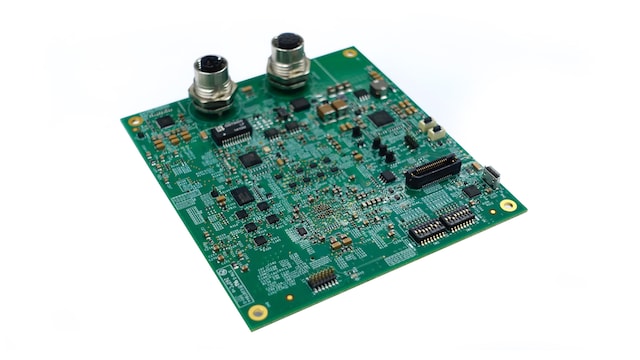

Radar Application Development Board

画像にカーソルを合わせると拡大表示されます。

製品詳細

ブロック図

S32R294-RADB Block Diagram

S32R294-RADB Block Diagram

対応製品

プロセッサ&マイクロコントローラ

S32RレーダーMCU

Features

General

  • MCU S32R294 processor
  • 12 V power supply input with NXP FS8530 and PF5020 PMIC providing all of the necessary processor board and front-end board voltages
  • Boot mode selection via switches on board
  • Flexible MCU clocking options allow provision of an external clock via MIPI-CSI2 connector(J12 and J10) or 40 MHz RADB clock oscillator circuit
  • Maximum support up to 2*MIPI-CSI2 interfaces

Front-end board support

  • Support either TEF810X BEST3 or TEF82xx CAB RF front-end board through different MIPI-CSI2/SPI joint connectors; free choice of the two different front-ends through a jumper configuration
  • Other front-end boards can be supported by the RADB via the defined MIPI-CSI2/SPI connectors

Connectivity

  • Gb Ethernet Physical interface IC with M12 connector
  • Support CAN-FD interfaces with M12 connector
  • 34-pin Nexus Aurora connector which support JTAG debug

Memory

  • 256 Mb (32MB) serial NOR flash memory
  • 64 Kb EEPROM connected to MCU via I2C

Other

  • On-board temperature sensor connected to MCU via I2C
  • Power status LEDs
  • User reset switch with reset status LED

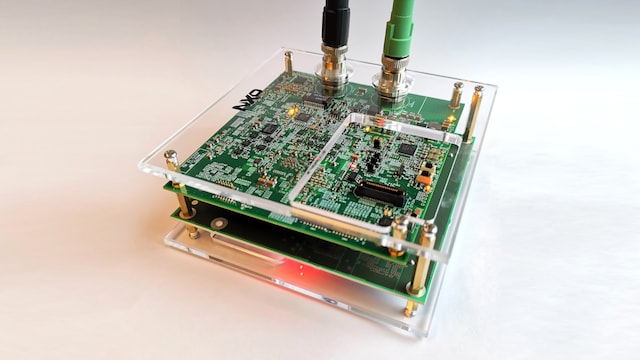

  • Support to form a combination kit with the front-end plate through metal or acrylic connectors

購入オプション

S32R294-CV-Image

クリックして展開

  • JP¥179,172
  • の数量に対して 1
    • 在庫状況: 在庫あり
    • 在庫: 1
    • 配送: 通常 1~2営業日以内に配送
NXPから購入する代理店から購入する

ドキュメンテーション

クイック・リファレンス ドキュメンテーションの種類.

2 ドキュメント

設計・リソース

セクションを選択:

ソフトウェア

1 ソフトウェア・ファイル

  • アプリケーション例 ソフトウェア

    S32R294 Radar Application Demo v1.1.0
