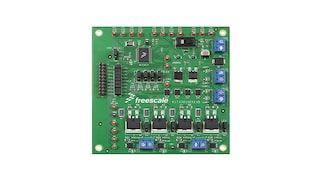

Automotive Engine Control IC

MC33810

画像にカーソルを合わせると拡大表示されます。

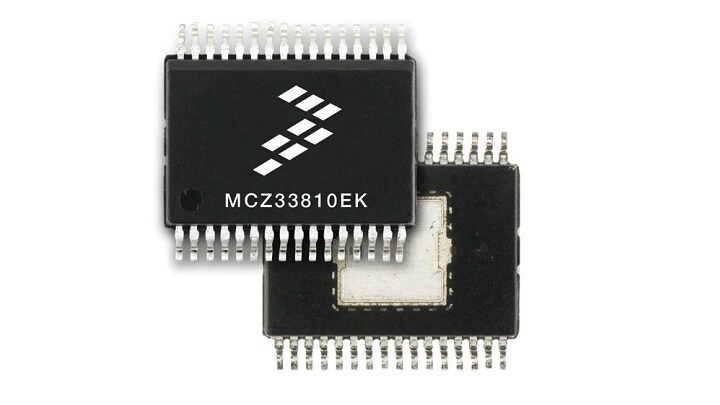

The NXP® MC33810 is an eight channel output driver IC intended for automotive engine control applications.

  • The IC consists of four integrated low side drivers and four low side gate pre-drivers
  • The low side drivers are suitable for driving fuel injectors, solenoids, lamps, and relays
  • The four gate pre-drivers can function either as ignition IGBT gate pre-drivers or as general purpose MOSFET gate pre-drivers
  • When configured as a general purpose gate pre-driver, the MC33810 provides external MOSFETs with short circuit protection, inductive flyback protection and diagnostics
  • Packaged in a 32 pin (0.65mm pitch) exposed pad SOIC.

製品詳細

セクションを選択:

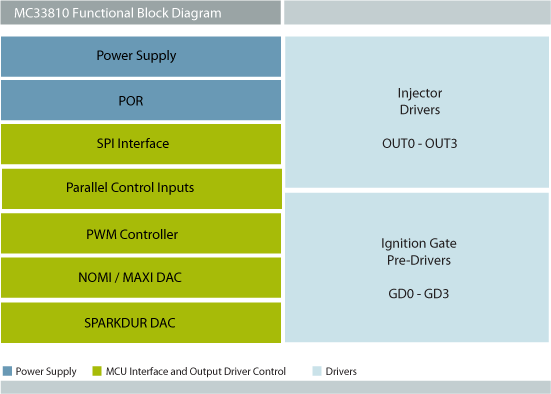

ブロック図

NXP MC33810 Low Side Switch

NXP MC33810 Low Side Switch Block Diagram
図を取得する PDF

Features

Key Features

  • Designed to Operate over the range of 4.5 V ≤ VPWR ≤ 36 V
  • Quad Ignition IGBT or MOSFET gate pre-driver with Parallel/SPI and/or PWM Control
  • Quad Injector Driver with Parallel/SPI Control
  • Interfaces Directly to MCU Using 3.3 V / 5.0 V SPI Protocol
  • Injector Driver Current Limit - 4.5 A Typical
  • Independent Fault Protection and Diagnostics
  • VPWR Standby Current 10 µA Typical
  • Load current(IL) 1 A (Typ)
  • 4 channels
  • Drain-to-source on recistance 100000 mOhm RDS(ON) (Typ)

Product Longevity Program

  • This product is included in the NXP Product Longevity Program ensuring a stable supply of products for your embedded designs. The MC33810 is included in the 15-year program
