DSI 2.02 Sensor Interface

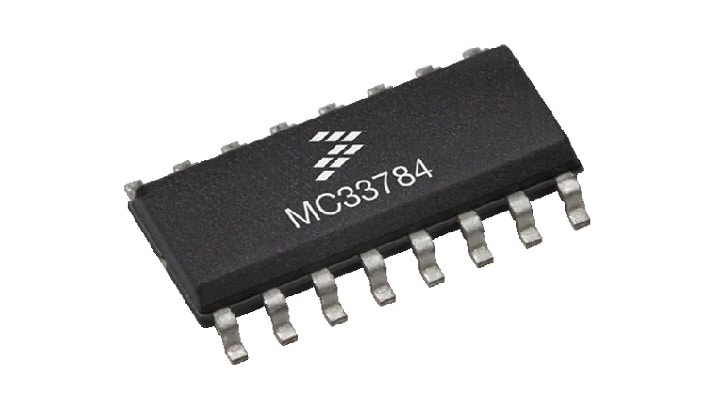

MC33784

画像にカーソルを合わせると拡大表示されます。

The NXP® MC33784 is a follower distributed system interface bus (DBUS), version 2.02 compatible device optimized as a sensor interface.

  • Contains circuits to power sensors such as accelerometers and to digitize the analog level from the sensor
  • The device is controlled by commands over the bus, and returns measured data and other information over the bus
  • Tools: Limited Evaluation boards available; contact sales

製品詳細

セクションを選択:

ブロック図

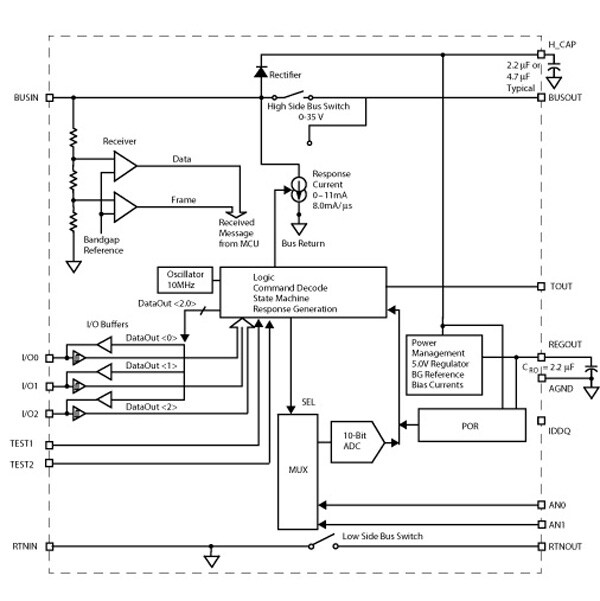

Freescale MC33784 Network Transceivers Block Diagram

NXP<sup>&#174;</sup> MC33784 Network Transceivers Block DiagramV
図を取得する PDF

Features

  • DSI version 2.02 compatible
  • 2-channel, 10-bit analog-to-digital converter (ADC)
  • 3 pins configurable as logic inputs or outputs
  • Provides regulated +5.0v output for sensor power from bus
  • On-board clock (no external elements required)
  • Includes bus switches on bus and bus return
