P3T2030XUK-ARD評価ボードのスタート・ガイド

最終更新日時: Dec 5, 2023サポート P3T2030xUK Arduino®シールド評価ボード

このドキュメントの内容

  • 1

    パッケージの内容
  • 2

    ハードウェアについて
  • 3

    ソフトウェアのインストール
  • 4

    ハードウェアの構成

1. パッケージの内容

NXPのアナログ製品開発ボードは、NXP製品の評価を目的とした使いやすいプラットフォームです。さまざまなアナログ・ソリューション、ミックスド・シグナル・ソリューション、パワー・ソリューションに対応しています。実績のある大容量テクノロジを使用したモノリシック集積回路およびシステム・イン・パッケージ (SiP) デバイスを搭載しています。NXP製品は、最先端システムへの電源供給において、より長いバッテリー寿命、より小さいフォーム・ファクタ、より少ない部品数、より低いコスト、改善されたパフォーマンスを実現します。

このページでは、P3T2030XUK-ARDボードをセットアップして使用する手順について説明します。

1.1 キットの内容と同梱物一覧

P3T2030XUK-ARDキットには以下のものが含まれています。

  • 組立て済み/テスト済みの評価ボード(静電気防止バッグ入り)

1.2 前提条件

SPIバスの知識があると役立ちますが、必須ではありません。

1.3 静電気処理要件

1.4 最小システム要件

  • PC Pentiumプロセッサ(または同等のプロセッサ)
  • 1つのUSBポート(3.0、2.0、または1.1互換)
  • Windows 7、8、または10

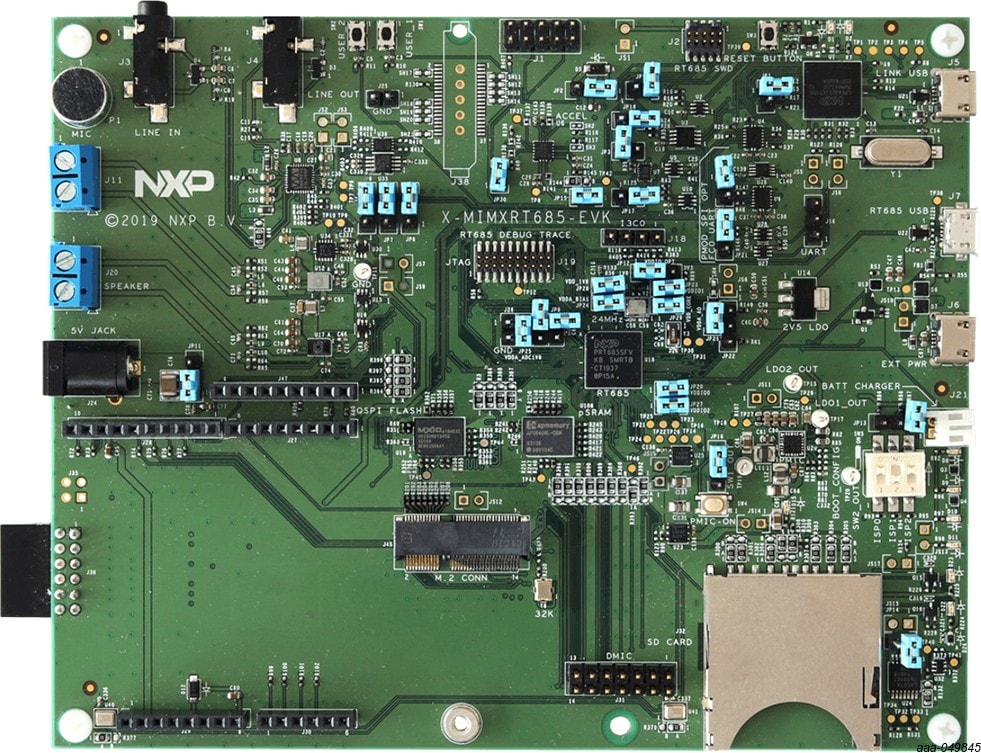

  • OM13089 MCUボード(NXP製)

1.5 電源要件

MIMXRT685-EVK MCUボードは、PCのUSBポートから電力を取得します。2つのUSB部品を同時にMIMXRT685-EVK MCUボードに接続することができます。USBポートの電流能力を超える場合は、外部電源オプションを使用してください。

2. ハードウェアについて

2.1 ボードの特長

  • I3C/I2Cバスに対応した2°C精度のデジタル温度センサであるP3T2030XUKのための包括的な評価プラットフォーム
  • 使いやすいGUIベースのソフトウェアでP3T2030XUKの機能を実証
  • システムの熱管理実験用のオンボード温度センサ
  • スコープ測定と信号アクセスを容易にする便利なテスト・ポイント
  • ホストPCへのUSBインターフェース
  • P3T2030XUK-ARD評価ボードへの給電には、USBポート (x2) または外部電源を使用できます

2.2 ボードの説明

P3T2030XUK-ARD評価ボードは、I3C/I2Cバスに対応した2°C精度のデジタル温度センサを搭載しています。グラフィカル・インターフェースを使用して、ユーザーはドライバのさまざまな機能を簡単に調べることができます。

このボードを他のI2Cバス・デモ・ボードと並列に接続して、評価システムを構築できます。

2.3 ボードのコンポーネント

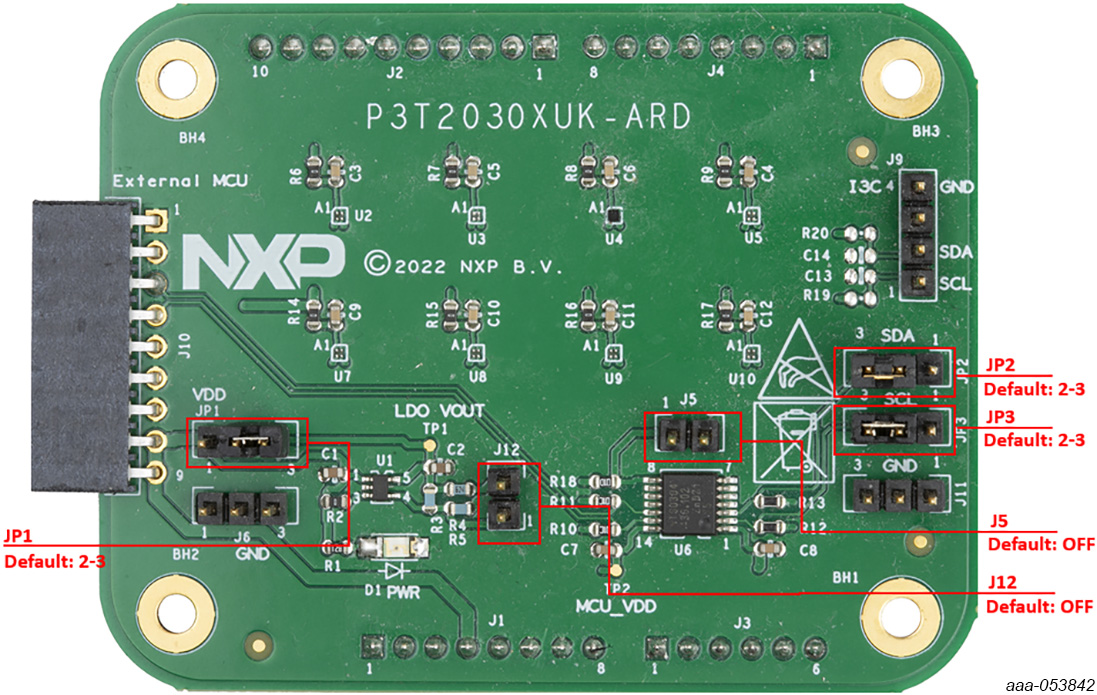

P3T2030XUK-ARDボードの概要

P3T2030XUK-ARD Board Overview
デバイス 説明 位置
P3T2030XUK I3C/I2Cバスに対応した2°C精度のデジタル温度センサ U2
TPS71701DCKT 可変出力電圧LDO U1
NTS0304EPWJ 4ビットのデュアル電源変換トランシーバ U6
緑色LED 電源オンLED D1

3. ソフトウェアのインストール

3.1 P3T2030XUK-ARDデモ用GUIのインストール

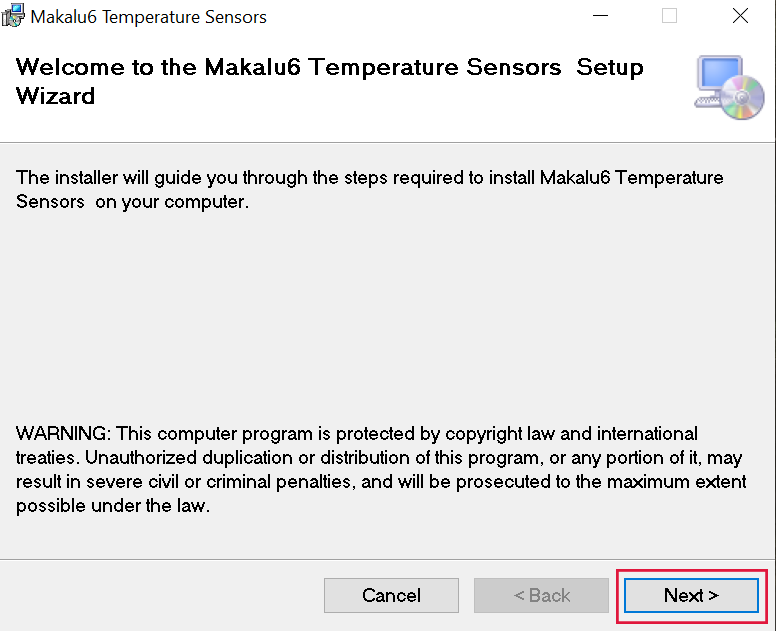

  • 「setup.exe」をダブルクリックして、P3T2030XUK-ARDデモ用GUIをインストールします
  • [Next(次へ)]ボタンを3回クリックして、インストールを完了します
  • Makalu6 Temperature Sensors GUI Setup

3.2 Windows 7、8、10 PCでのMakalu6温度センサGUIの実行

  1. [Makalu6 Temperature Sensors(Makalu6温度センサ)]アイコンをダブルクリックして、GUIを起動します
  2. GS-P3T1035XUK-ARD-IMG

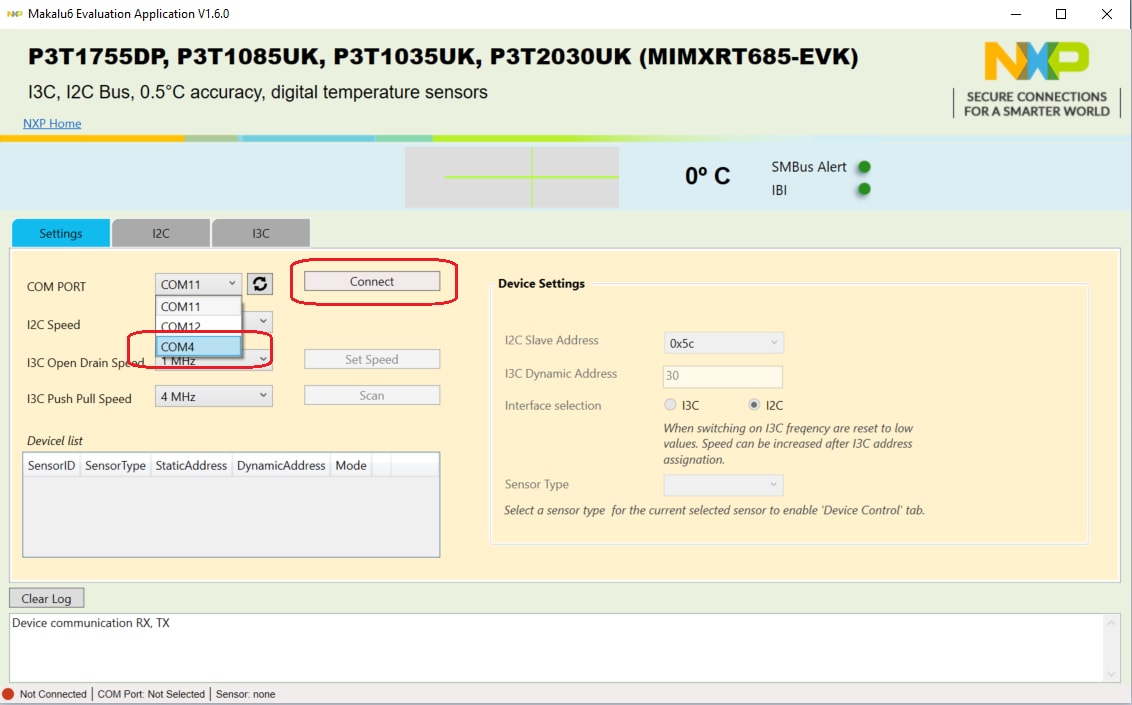

  3. 適切なCOMポート(通常は最後のCOMポート)を選択し、[Connect(接続)]ボタンをクリックしてMIMXRT685-EVKボードを接続します
  4. GS-P3T1035XUK-ARD-IMG

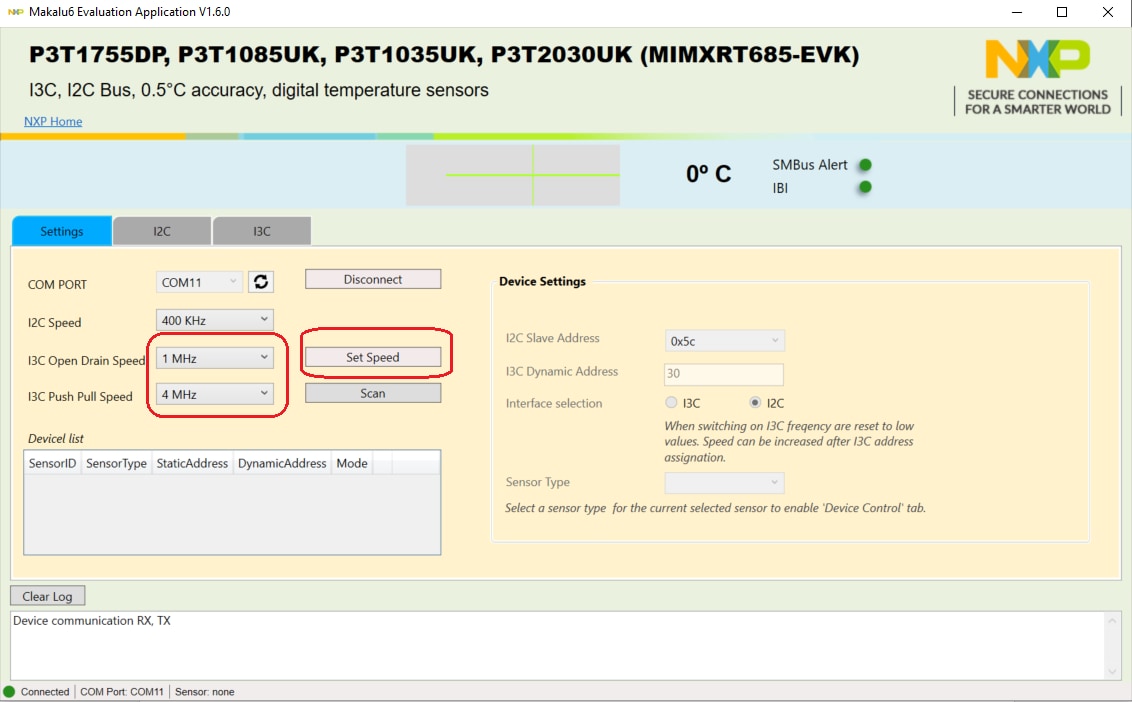

  5. [Setting(設定)]タブを使用してI2CおよびI3Cバス速度を選択し、[Set Speed(速度の設定)]ボタンをクリックします
  6. GS-P3T1035XUK-ARD-IMG

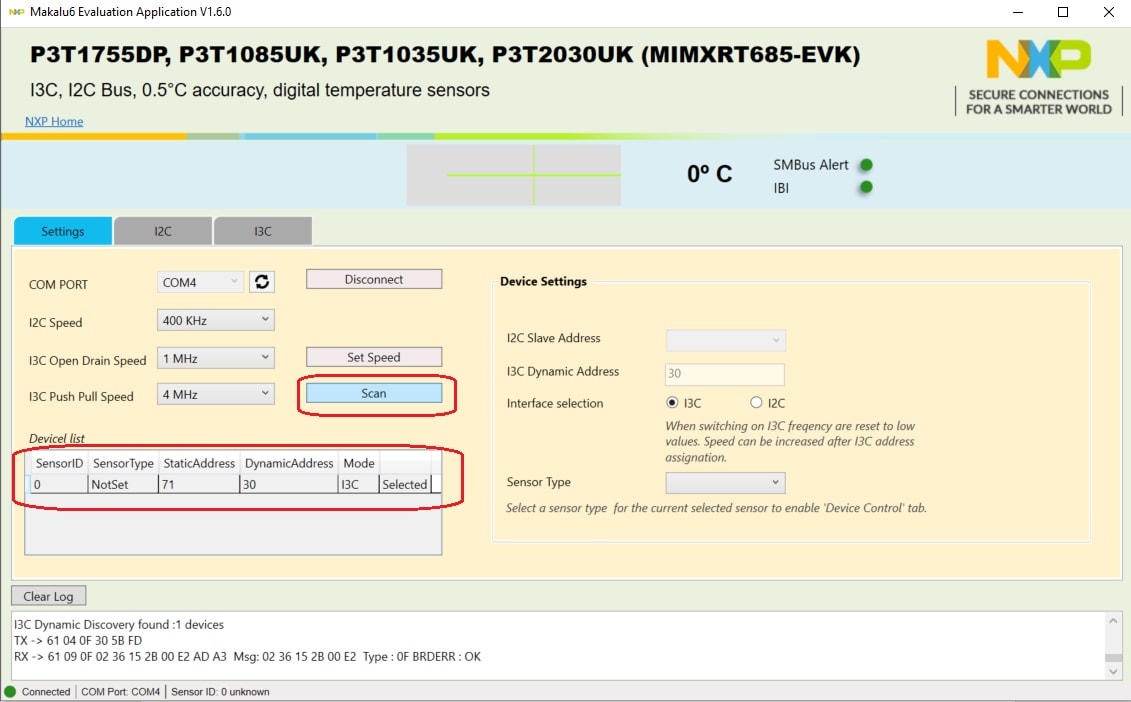

  7. [Scan(スキャン)]ボタンをクリックして、評価ボード上のNXP温度センサのターゲット・アドレスを検出します
  8. GS-P3T1035XUK-ARD-IMG

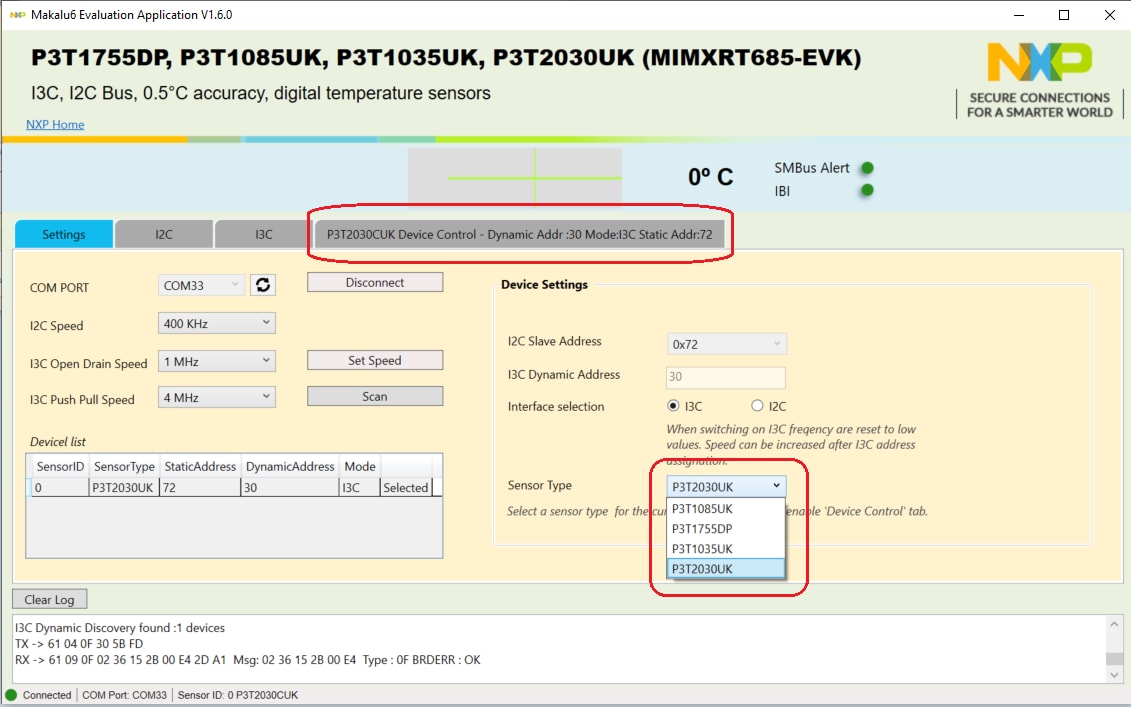

  9. [Sensor Type(センサタイプ)]を使用して、評価ボードでテストする温度センサを選択します
  10. GS-P3T1035XUK-ARD-IMG

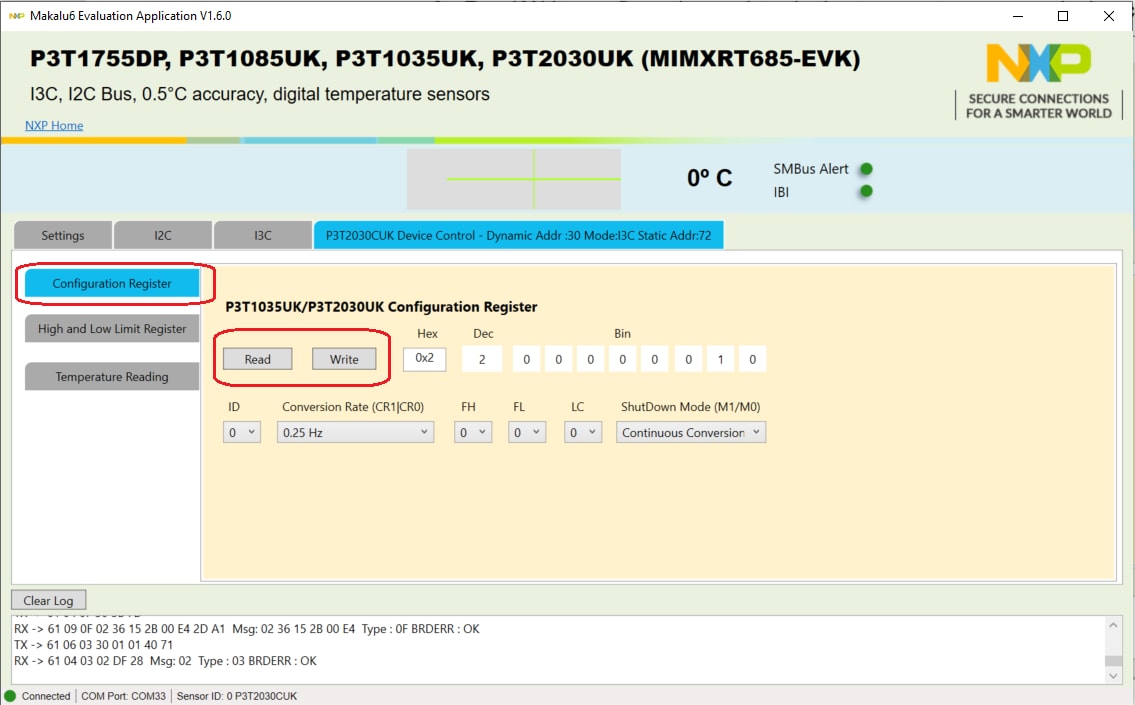

  11. [Temperature Sensor Device Control(温度センサ・デバイス制御)]タブで、構成レジスタの読み取り/書き込みを行います
  12. GS-P3T1035XUK-ARD-IMG

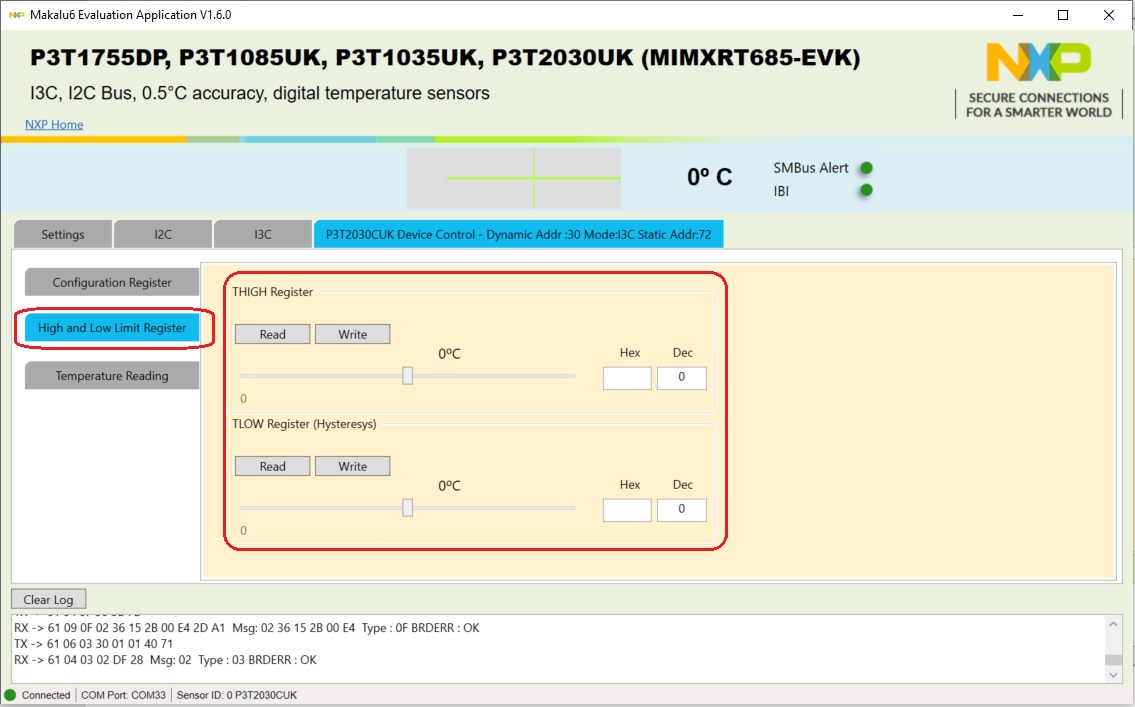

  13. [Temperature Sensor Device Control(温度センサ・デバイス制御)]タブで、THIGH(上限)およびTLOW(下限)レジスタの読み取り/設定を行います
  14. GS-P3T1035XUK-ARD-IMG

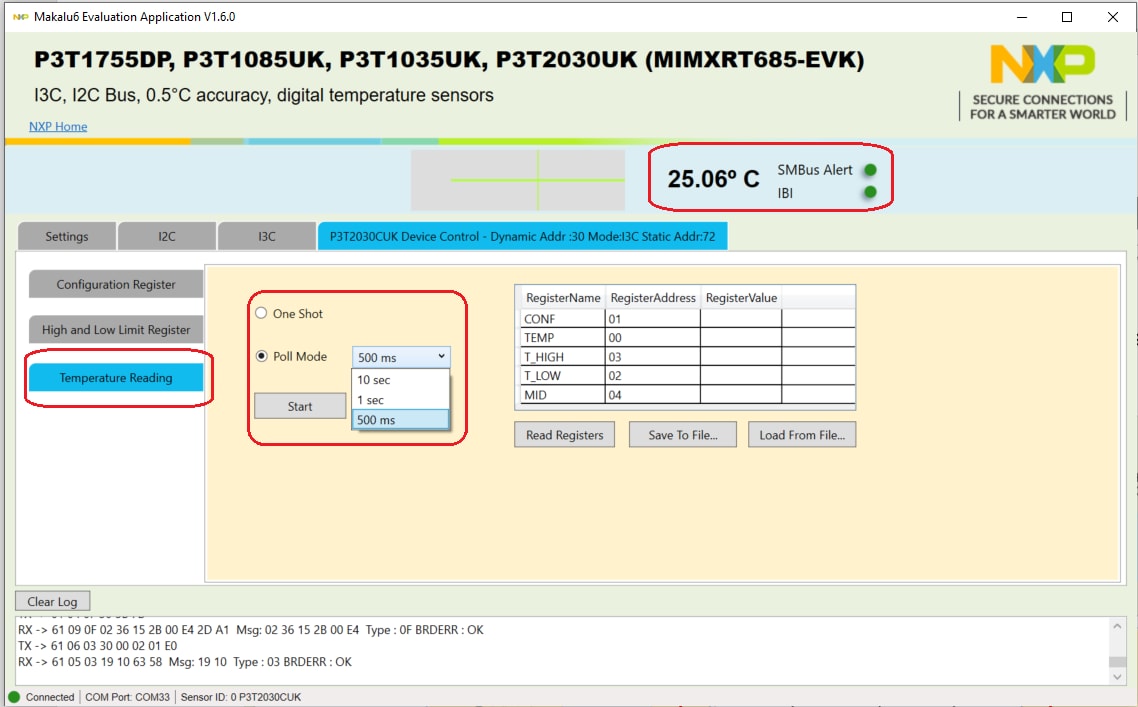

  15. [Temperature Sensor Device Control(温度センサ・デバイス制御)]タブで、ワンショットまたはポーリングによる温度読み取りを実行します
  16. GS-P3T1035XUK-ARD-IMG

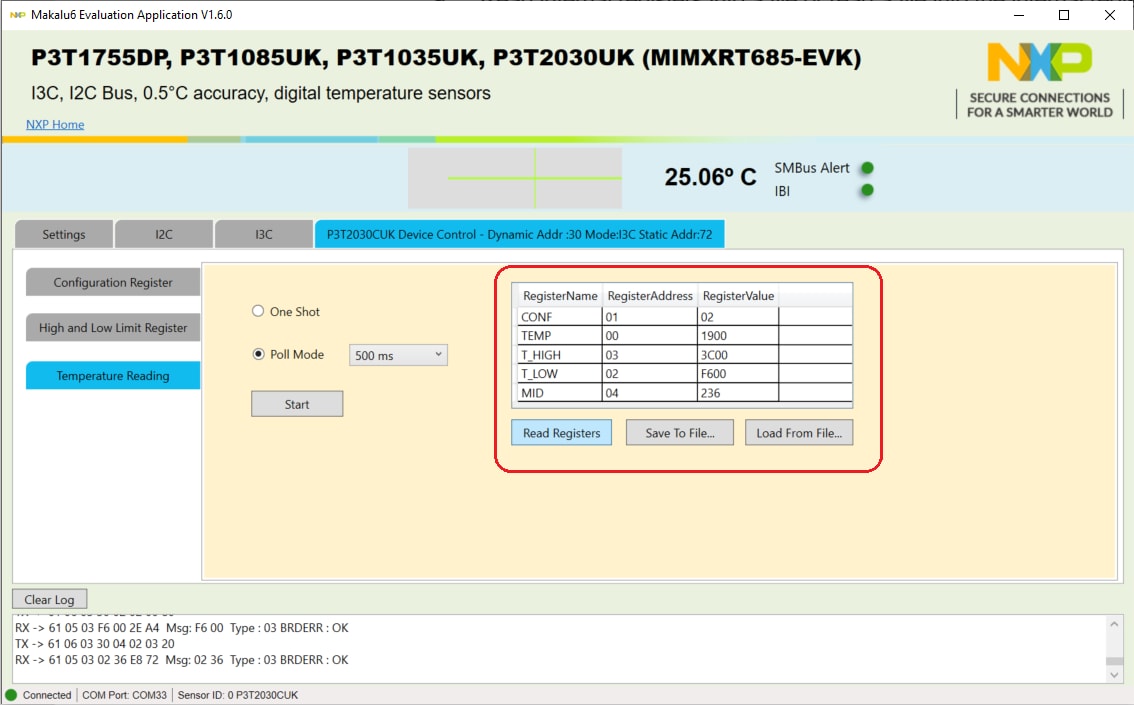

  17. [Temperature Sensor Device Control(温度センサ・デバイス制御)]タブで、内部レジスタをファイルに読み込むか、ファイルを内部レジスタに読み込みます
  18. GS-P3T1035XUK-ARD-IMG

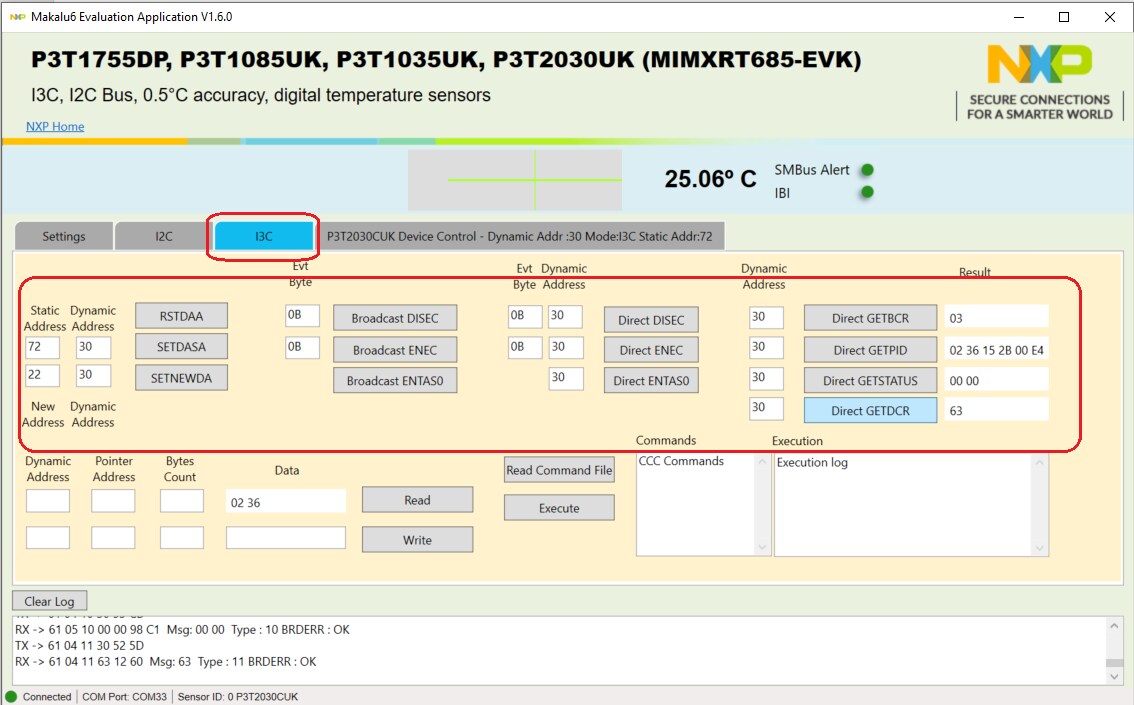

  19. [I3C]タブで、I3Cの一般テストを実行します
  20. GS-P3T1035XUK-ARD-IMG

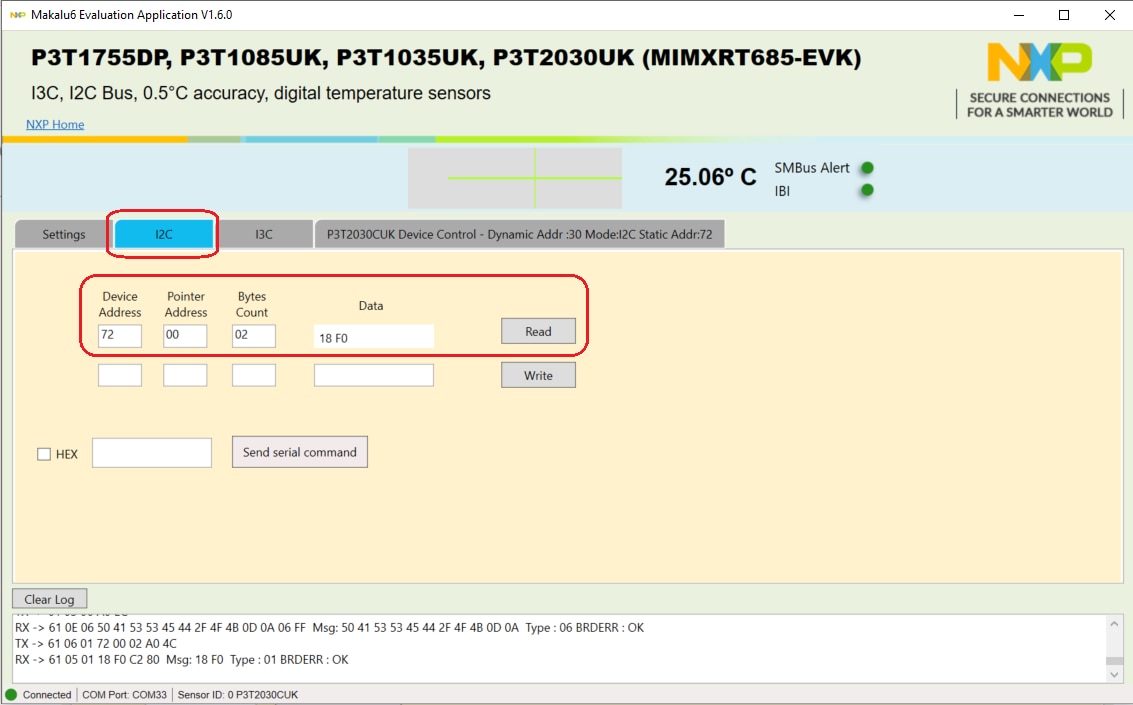

  21. [I2C]タブで、I2Cの一般テストを実行します
  22. GS-P3T1035XUK-ARD-IMG

4. ハードウェアの構成

4.1 ハードウェアの構成

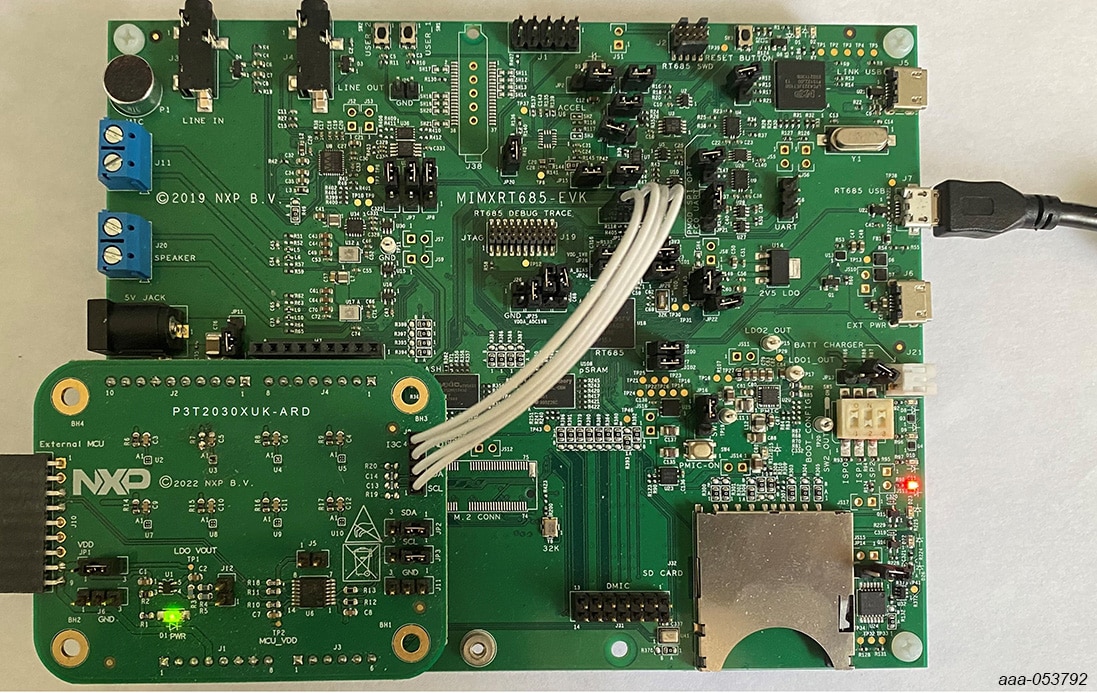

P3T2030XUK-ARDボードとMIMXRT685-EVK MCUボードの接続。

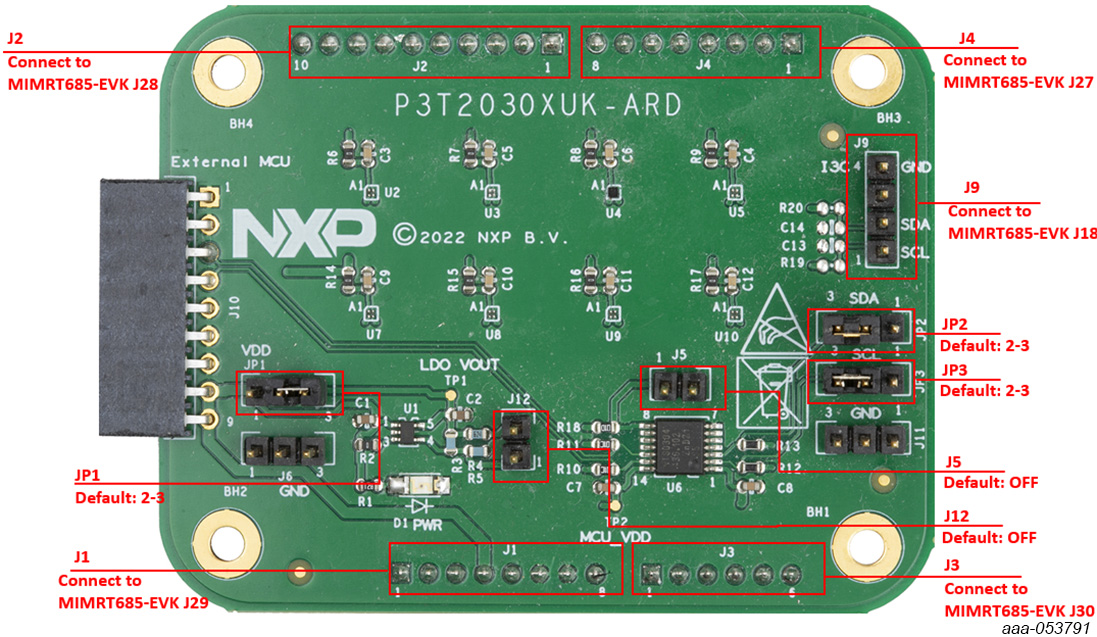

P3T2030XUK-ARD評価ボードは、I2Cバスと電源用に4つのコネクタ(P3T2030XUK-ARDボードのJ1/J2/J3/J4とMIMXRT685-EVKボードのJ27/J28/J29/J30)およびI3Cバス用に1つのコネクタ(P3T2030XUK-ARDボードのJ9とMIMXRT685-EVKボードのJ18)を使用して、MIMXRT685-EVK MCUボードと接続します。

MIMXRT685-EVK MCUボードは、PCのUSBポートを介してP3T2030XUKデモ用GUIと通信し、I2CまたはI3Cバスを使用してP3T2030XUKと通信します。

P3T2030XUK-ARD Evaluation Board MIMXRT685-EVKMCU Evaluation Board P3T2030XUK-ARD Evaluation Board Connecting to the MIMXRT685-EVK MCU Board
