1. パッケージの内容
FRDMボードを実際に使ってみましょう。ショート・ビデオで手順を視聴するか、以下に記載された詳細な手順を参考にして、作業を進めてください。

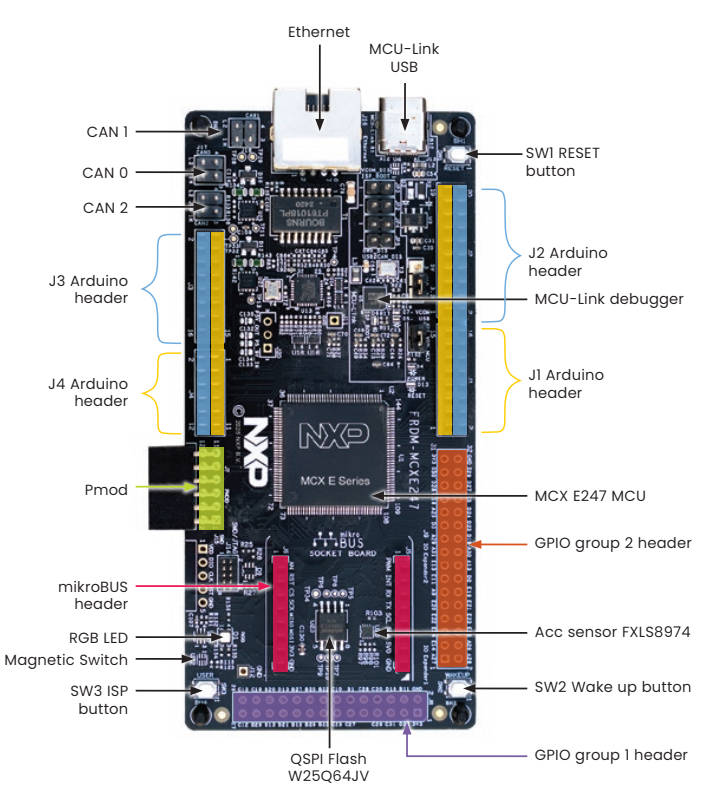

1.1 ボードの概要
FRDM-MCXE247ボードには、LEDの点滅デモが事前にプログラム済みです。これは、開梱したデバイスが正常に動作することを検証するための動作確認用に使用できます。
1.2 ボードの接続

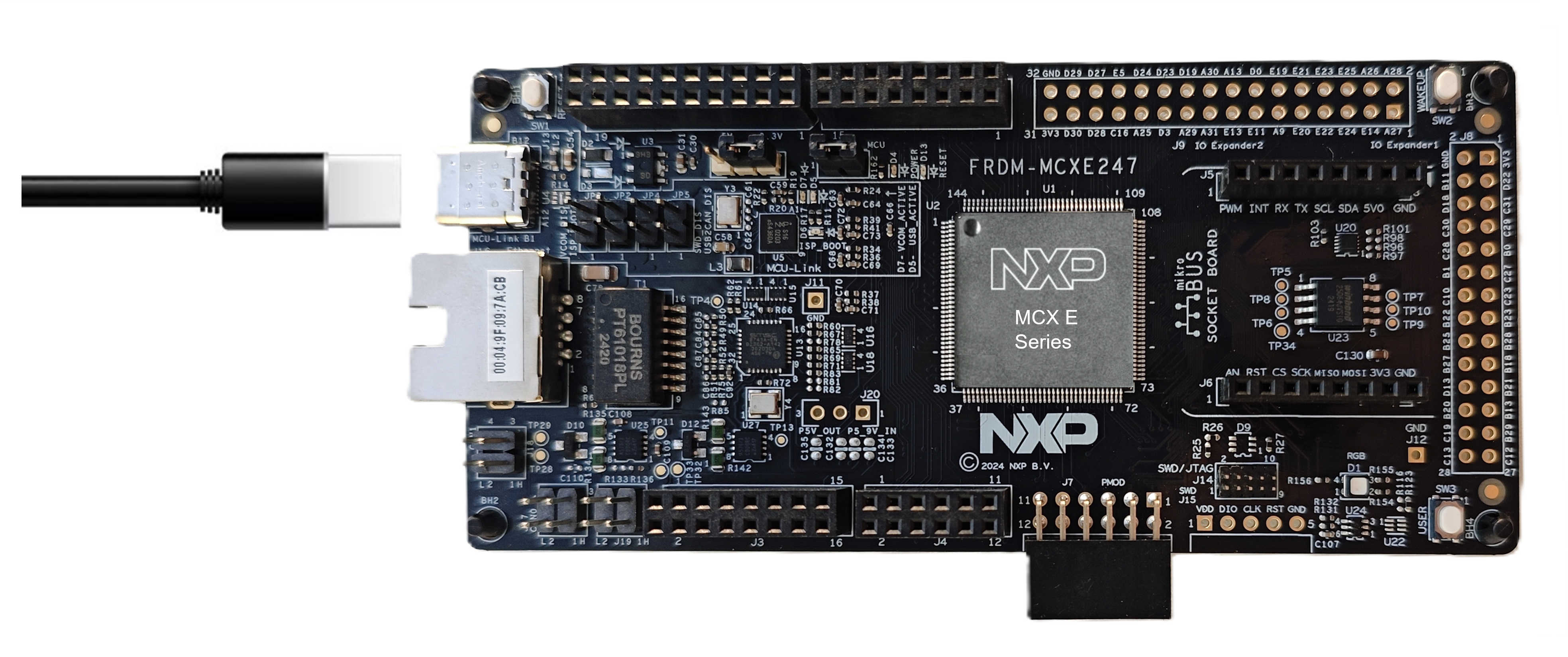

USB Type-CケーブルをコネクタJ10からホスト・コンピュータまたは電源に接続して、ボードに電源を供給し、デモ・プログラムを実行します。この時点で、RGB LEDが一定の周期で点滅しているのが確認できるはずです。
2. ソフトウェアの入手
2.1 ツールチェーンをインストールする
NXPは、MCUXpresso IDEというツールチェーンを無償で提供しています。MCUXpresso v11.8.1以上をダウンロードしてください。
以下のチュートリアルで、ホストPCにVS Codeをインストールする方法を説明しています。
別のツールチェーンを使用する場合：
どれを選べばよいのかわからない場合は、MCUXpressoスイートのソフトウェアとツールをご覧ください。
MCUXpresso SDKは、IAR 、KEIL 、コマンドラインGCC などの他のツールをサポートしています。
2.2 MCUXpresso SDKですぐに設計を開始する
MCUXpressoソフトウェアSDKは無償で利用することができ、オープンソースのライセンスに基づいて、すべてのハードウェア抽象化およびペリフェラル・ドライバ・ソフトウェアのソース・コード全体が提供されます。MCUXpresso SDKは、MCUXpresso SDKのウェブサイト から直接インストールできます。下のボタンをクリックすると、このボードのSDKビルダが開きます。
2.3 MCUXpresso Config Tools
MCUXpresso Config Toolsは、ユーザーがMCUXpresso SDKプロジェクトを作成するための構成ツールの統合スイートであり、カスタム・ボード・サポート用の初期化Cコードを生成するためのピンとクロックのツールも備えています。MCUXpresso IDEの一部として、また別のIDEを使用する場合は個別ツールとして完全に統合されます。
以下の［MCUXpresso Config Toolsを入手する］をクリックして、Config Toolsインストーラを入手してください。
2.4 プログラミング・ツールとプロビジョニング・ツール
NXPでは、量産試作および量産用にMCUXpressoセキュア・プロビジョニング (SEC) を提供しています。このツールは、生産段階におけるNXPのマイクロコントローラでのセキュア・プログラミングとデバイス・プロビジョニングをサポートします。MCUXpressoセキュア・プロビジョニング (SEC) ツールは、NXPのMCUデバイスでブート可能な実行ファイルを簡単に生成およびプロビジョニングできる、GUIベースのアプリケーションです。
セキュア・プロビジョニングSDK (SPSDK) はオープンソースの開発キットであり、そのソース・コードはGitHub およびPyPI でリリースされています。このコマンドライン・ツールは、カスタムまたはパートナーのプログラミング・ツールを操作する場合に役立ちます。
3. ビルドと実行
興味のあるデモ・アプリケーションやドライバのサンプルがいくつかあれば、それをビルドおよびデバッグする方法を知りたくなることでしょう。MCUXpresso SDKのスタート・ガイドでは、SDKでサポートされているすべてのツールチェーンのデモを設定、ビルド、およびデバッグする方法について、わかりやすく手順に沿って解説しています。
3.1 MCUXpresso IDEを使用したアプリケーションのビルドとフラッシュ
次の手順では、Cortex-M33アプリケーション向けにMCUXpresso IDEを使用したhello_worldデモ・アプリケーションについて説明します。MCUXpresso IDEのインストール手順およびMCX NシリーズのSDKについては、このスタート・ガイドのソフトウェアの入手セクションを参照してください。
- 左下隅にある「Quickstart Panel（クイックスタート・パネル）」を確認します
- その中の［Import SDK examples（SDKサンプルのインポート）］をクリックします
- FRDM-MCXE247ボードをクリックして、そのボードで実行できるサンプルを選択し、［Next（次へ）］をクリックします
- 矢印ボタンを使用して［demo_apps］カテゴリを展開し、hello_worldの横にあるチェックボックスをクリックしてそのプロジェクトを選択します。出力用にデフォルトのセミホスティングではなくUARTを使用するには、［Project Options（プロジェクト・オプション）］にある［SDK Debug Console（SDKデバッグ・コンソール）］のチェック・ボックスで［UART］を選択します。［Finish（完了）］をクリックします
- プロジェクトを選択し、画面上部のショートカットにある［Build（ビルド）］アイコンをクリックするか、「Quickstart Panel（クイックスタート・パネル）」の［Build（ビルド）］をクリックして、プロジェクトをビルドします
- プロジェクトは、コンソールにエラーや警告が表示されることなくビルドされる必要があります
- micro USBケーブルを
J10「MCU-LINK」ポートに挿入して、ボードをコンピュータに接続します - 画面上部の［Debug（デバッグ）］アイコンをクリックするか、「Quickstart Panel（クイックスタート・パネル）」の［Debug（デバッグ）］をクリックして、アプリケーションをボードにダウンロードします
- MCU-Link CMSIS-DAPデバッグ・プローブを選択します
- シリアル・ターミナルを開いて、アプリケーションの出力を確認できるようにします。［Terminal（ターミナル）］ウィンドウを選択し、［New Terminal（新規ターミナル）］アイコンをクリックします
- ［Serial Terminal（シリアル・ターミナル）］を選択したら、UARTの設定をボーレート115200、データ・サイズ8ビット、パリティなし、1ストップ・ビットに設定します。［OK］をクリックします
- ［Run（実行）］アイコンをクリックしてアプリケーションを実行します。ターミナルに表示される出力を確認します
3.2 代替ツールチェーンを使用したアプリケーションのビルドとフラッシュ
MCUXpresso for Visual Studio Code (VS Code) は、コードの編集と開発向けに最適化された組込み開発者エクスペリエンスを提供します。VS Codeでアプリケーションをビルドし、フラッシュに書き込む方法を習得しましょう。
別のツールチェーンを使用する場合：
IARおよびKEILでのデモも提供しています。
4. 作成
4.1 MCUXpresso IDEからサンプル・プロジェクトのクローンを作成する

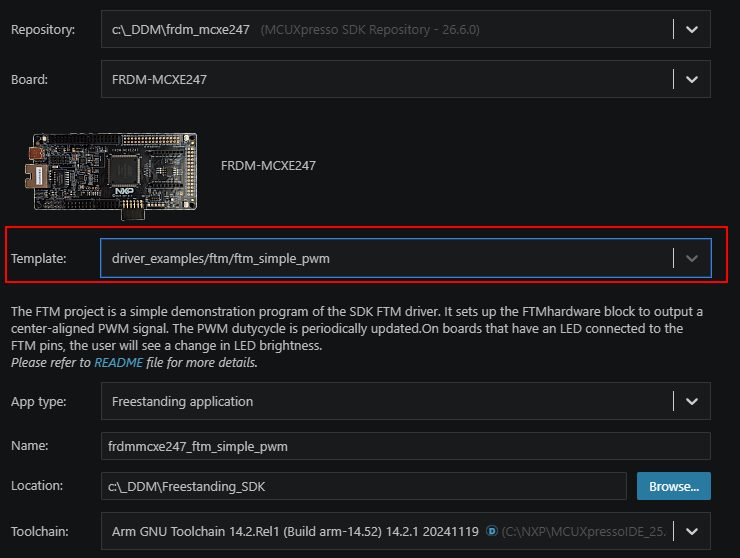

次の手順では、汎用出力の操作方法について説明します。このサンプルでは、PWM信号を生成して赤色LEDを点滅させるためのFTMを設定します。
- 左下隅にある［Quickstart Panel（クイックスタート・パネル）］内の［Import SDK examples（SDKサンプルのインポート）］をクリックします
- サンプルをインポートして実行させるボードとしてFRDM-MCXE247ボードをクリックして選択し、［Next（次へ）］をクリックします
- 矢印ボタンを使用して［driver_examples（ドライバ・サンプル）］カテゴリを展開し、次に［ctimer examples（ctimerサンプル）］を展開したら、ftm_simple_pwmの横にあるチェックボックスをクリックしてサンプルを選択します。出力用にデフォルトのセミホスティングではなくUARTを使用するには、［Project Options（プロジェクト・オプション）］にある［SDK Debug Console（SDKデバッグ・コンソール）］のチェック・ボックスで［UART］を選択します。［Finish（完了）］をクリックします
- ［Project Explorer（プロジェクト・エクスプローラ）］ビューで
frdmmcxe247_ftm_simple_pwmプロジェクトをクリックし、前のセクションで行ったようにデモをビルド、コンパイル、および実行します - 赤色LEDが一定の周期で点滅しているのが確認できるはずです
- デバッグ・セッションを終了します
4.2 サード・パーティ製IDE向けMCUXpresso Config Toolsを使用してサンプル・プロジェクトのクローンを作成する
次の手順では、汎用出力の操作方法について説明します。このサンプルでは、PWM信号を生成してRGB LEDを点滅させるためのFTMを設定します。
- MCUXpresso Config Toolsを開きます
- 表示されるウィザードで、［Create a new configuration based on an SDK example or "hello world" project（SDKサンプルまたはhello worldプロジェクトに基づいて構成を新規作成する）］ラジオ・ボタンを選択し、［Next（次へ）］をクリックします
- 次の画面で、MCUXpresso SDKの場所を選択します。SDKパッケージは事前に解凍しておく必要があります。次に、使用中のIDEを選択します。SDKのビルド時にオンラインのSDKビルダで選択されたIDEのみが利用可能になることに注意してください。［clone select example（選択したサンプルのクローン）］をクリックします。次に、クローンを作成するプロジェクトを選択します。この例では、ftm_simple_pwmプロジェクトを使用します。フィルタのボックスに「ftm」と入力してプロジェクトを絞り込み、「ftm_simple_pwm」サンプル・プロジェクトを選択します。また、プロジェクトのクローンの作成先と名前を指定することもできます。［Finish（完了）］をクリックします
- クローンの作成後、選択したディレクトリに移動し、IDEでプロジェクトを開きます。前のセクションで行ったように、プロジェクトをインポート、コンパイル、および実行します
- 赤色のLEDが点滅しているのが確認できるはずです
- デバッグ・セッションを終了します
4.3 MCUXpresso IDEのピン・ツールを使用する

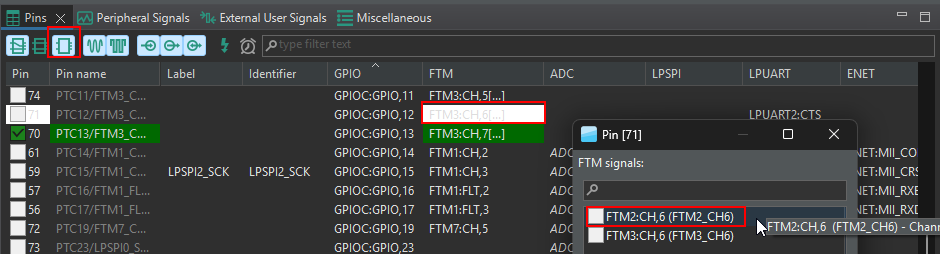

- ファイル・エクスプローラ・ウィンドウの右上の［ConfigTools（設定ツール）］を選択し、次に［Open Pins（ピンを開く）］を選択することで、ピン・ツールを開きます

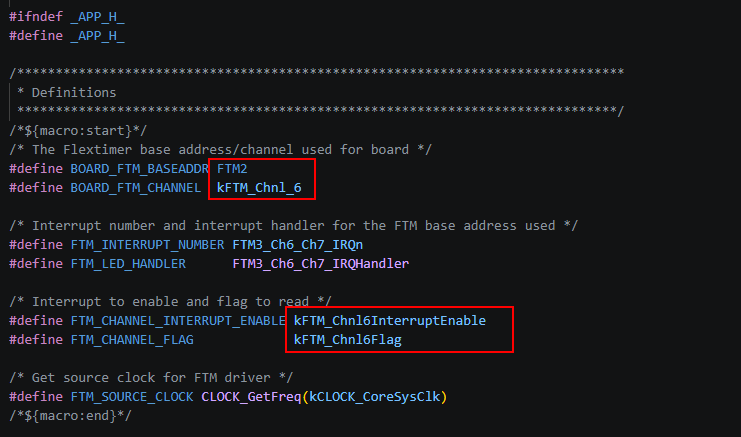

- これで、ピン・ツールにctimerプロジェクトのピン構成が表示されます
