MCSPTE1AK116スタート・ガイド

最終更新日時： 2021-01-19 11:28:00サポート S32K116 BLDC/PMSM Development Kit

このドキュメントの内容

  • 1

    パッケージの内容

  • 2

    ソフトウェアの入手

  • 3

    接続

  • 4

    ビルド

お客様の S32K116 BLDC/PMSM Development Kit

このドキュメントの内容

パッケージの内容

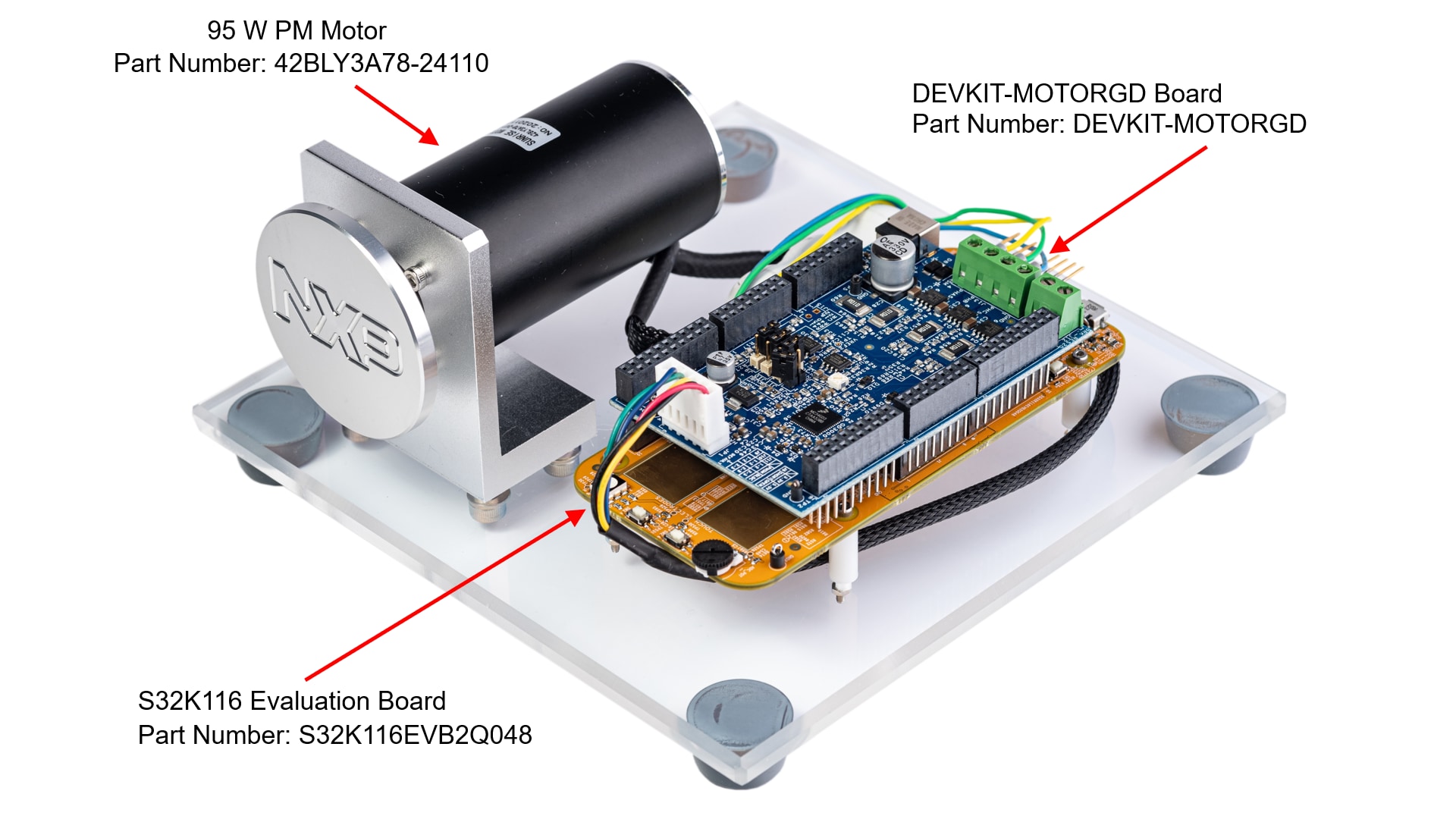

1.1 開発キットについて

MCSPTE1AK116_GS_1.1

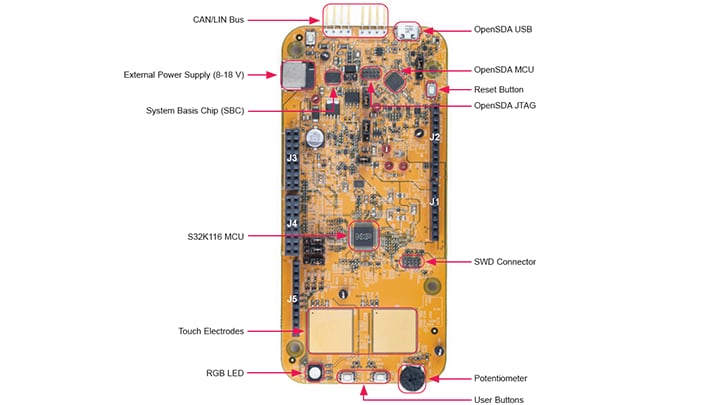

1.2 S32K116EVB評価ボードについて

MCSPTE1AK116_GS_1.2

1.3 DEVKIT-MOTORGDについて

DEVKIT-MOTORGD

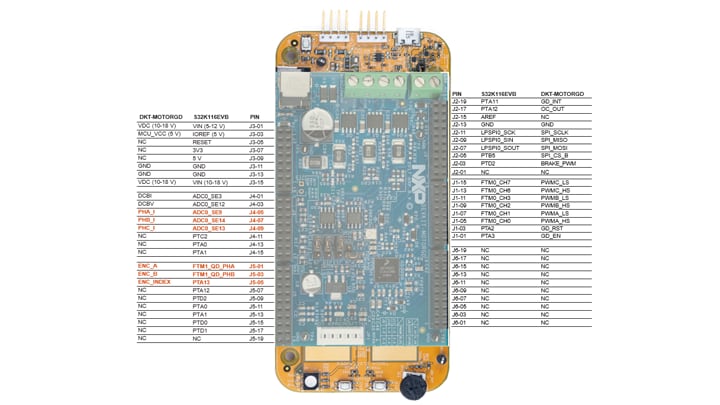

1.4 PMSMモータ制御用のヘッダ/ピン配置

S32K116EVBは、I/Oヘッダの内側のピンを通してDEVKIT-MOTORGDを制御します。

I/Oヘッダの内側のピンはArduino互換です。赤色のピンは設定可能です

PMSMモータ制御用のピン設定を次に示します。

MCSPTE1AK116_GS_1.4

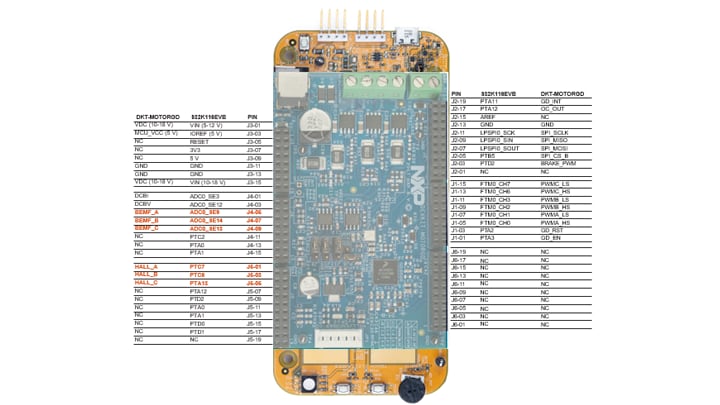

1.5 BLDCモータ制御用のヘッダ/ピン配置

S32K116EVBは、I/Oヘッダの内側のピンを通してDEVKIT-MOTORGDを制御します。

I/Oヘッダの内側のピンはArduino互換です。赤色のピンは設定可能です

BLDCモータ制御用のピン設定を次に示します。

MCSPTE1AK116_GS_1.5

次へソフトウェアの入手

ソフトウェアの入手

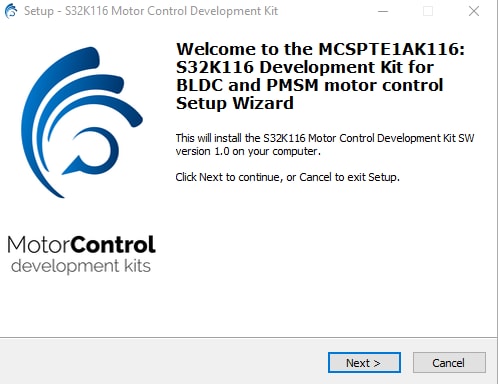

2.1 開発キットのダウンロード – アプリケーション・ソフトウェア

このソフトウェア・パッケージには、ほとんどの一般的なハードウェア構成向けのプロジェクトが含まれています。

MCSPTE1AK116アプリケーション・ソフトウェアのダウンロード

MCSPTE1AK144_GS-2.0

注：インストール時に、車載用演算/モータ制御ライブラリ・セットの最新版をダウンロードするよう求められます。

Get Started with the MCSPTE1AK144-2.1

2.2 統合開発環境 (IDE) の入手

MCSPTE1AK116は、S32 Design Studio IDE for Arm®を使用するとパフォーマンスが向上します

注：S32 Design Studioのページで最新バージョンをご確認ください。

S32 Design Studio IDEのダウンロード

2.3 ランタイム・デバッグ・ツールの入手

MCSPTE1AK116評価ボードは、FreeMASTERツールを使用してランタイム・デバッグを行うとパフォーマンスが向上します。

注：FreeMASTERのページで最新バージョンをご確認ください。

FreeMASTERツールのダウンロード

前へパッケージの内容
次へ接続

接続

ビデオをご覧いただくか、以下のステップ・バイ・ステップ・ガイドに従ってMCSPTE1AK116を設定してください。

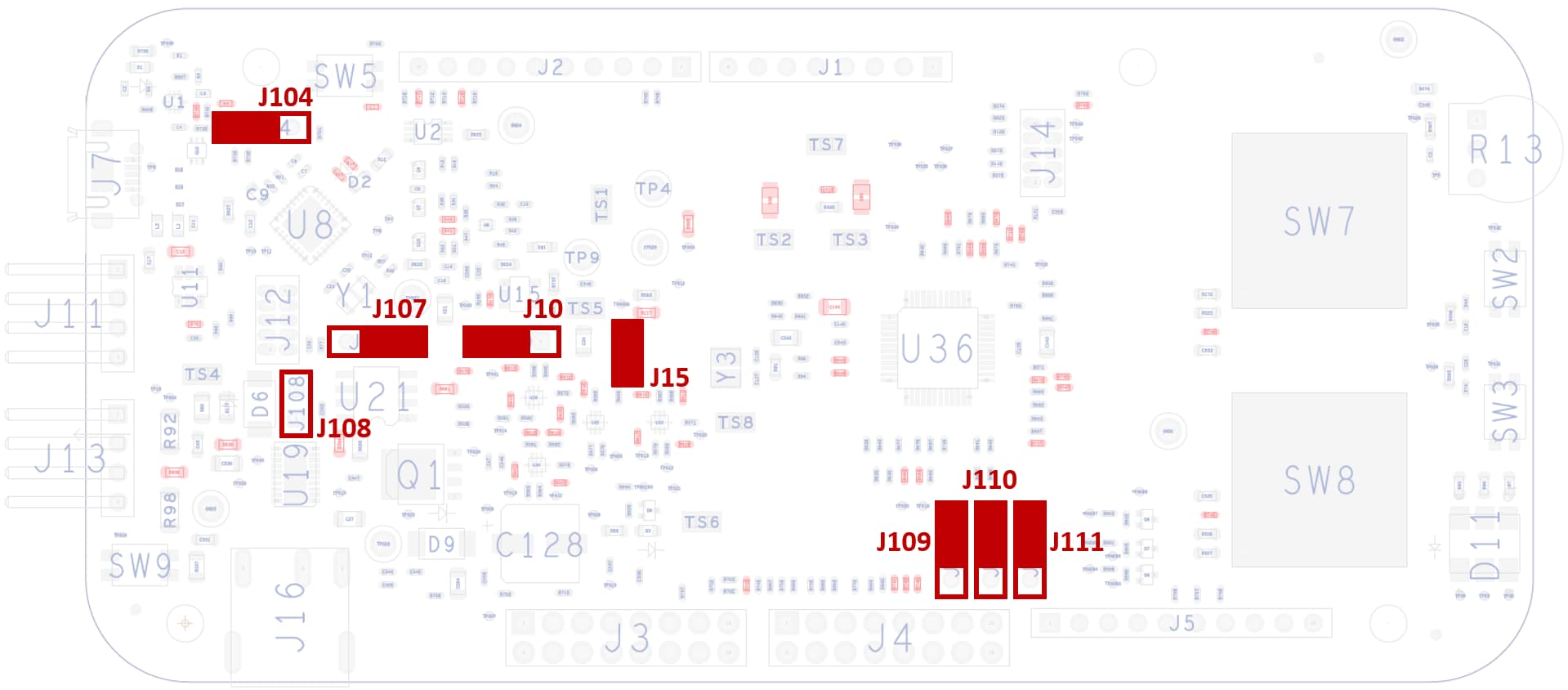

3.1 S32K116EVB評価ボードのジャンパの設定

S32K116EVB Pinout

ジャンパ 設定 オプション 説明
J10 2-1 MCU電圧 MCUに3.3 Vから給電
2-3 MCUに5 Vから給電（デフォルト）
J15 オープン MCU電流 外部電流計での電流計測用ピン
ショート 計測 電流計測用ピンをショート（デフォルト）
J104 2-1 リセット信号 リセット信号をMCUに送信し、S32K116のリセットに使用（デフォルト）
3-3 リセット信号をOpenSDAに送信し、Open SDAのブートローダ・モードに入るために使用
J107 2-1 ボード入力電源 EVBに12 V電源から給電（デフォルト）
3-3 EVBにUSB microコネクタから給電
J108 オープン LINモード LIN Responder*モード（デフォルト）
ショート LIN Commander**モード
J109 / J110 / J111 2-1 モータ/RGB LED 信号PTD15、PTD16、およびPTE8をPWMモータ制御用にルーティング（デフォルト）
3-3 ルーティング 信号PTD15、PTD16、およびPTE8をRGB LED用にルーティング

3.2 DEVKIT-MOTORGD評価ボードのジャンパの設定

ジャンパ 設定 オプション 説明
J8 ショート ホール/エンコーダ・インターフェース ホール/エンコーダ・インターフェースの電圧レベルが3.3V
オープン ホール/エンコーダ・インターフェースの電圧レベルが5.0V（デフォルト）
J9 / J10 / J11 1-2 モータの種類 PMSM FOC（正弦波）モータ制御用の双方向3相電流検知
2-3 BLDC 6ステップ（台形）センサレス・モータ制御用の3相逆起電力電圧検知

3.3 S32K1116EVBおよびDEVKIT-MOTORGDボードの設定

S32K116EVBおよびDEVKIT-MOTORGDのジャンパ・オプションがデフォルト設定になっていることを確認します。

S32K116EVBおよびDEVKIT-MOTORGDのジャンパJ107が、ボードに12 V電源から給電するための位置1-2になっていることを確認します。

Get Started with the MCSPTE1AK144-3.3a

DEVKIT-MOTORGDのジャンパJ9、J10、およびJ11を、PMSMアプリケーションの場合は1-2、BLDCアプリケーションの場合は2-3の位置に配置します。ジャンパJ8は、5Vホール・センサ用にオープンのままにします。

Get Started with the MCSPTE1AK144-3.3b Get Started with the MCSPTE1AK144-3.3c

過電流コンパレータ用のポテンショメータが約8～10 Aの位置（中央からわずかに左）に設定されていることを確認します。

Get Started with the MCSPTE1AK144-3.3d

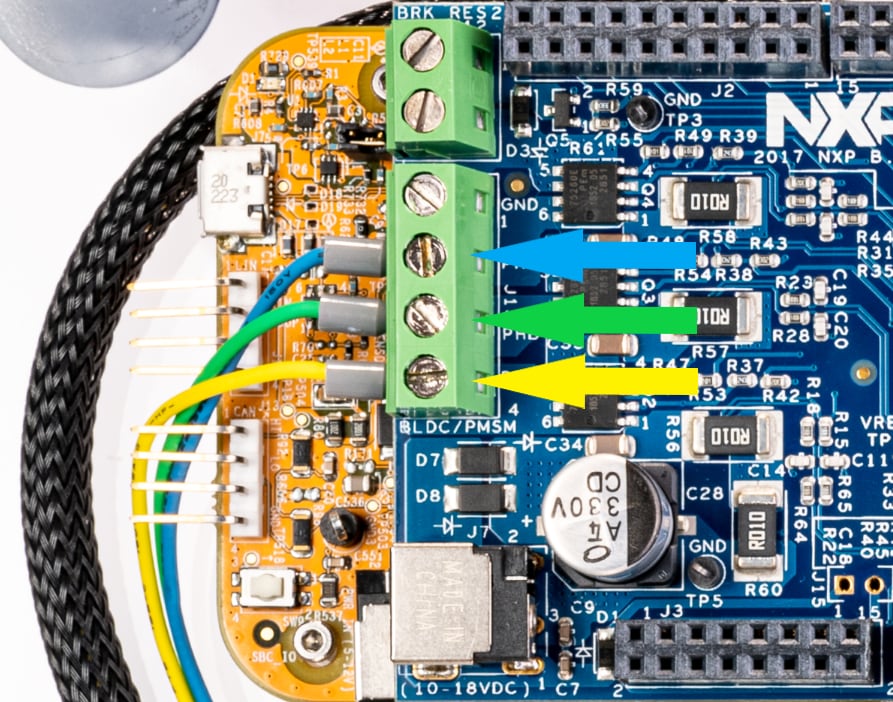

3.4 モータの接続

モータの相配線が、A相からC相の順に次のように配線されていることを確認します。

  • A：黄色
  • B：緑色
  • C：青色
MCSPTE1AK116_GS_3.4

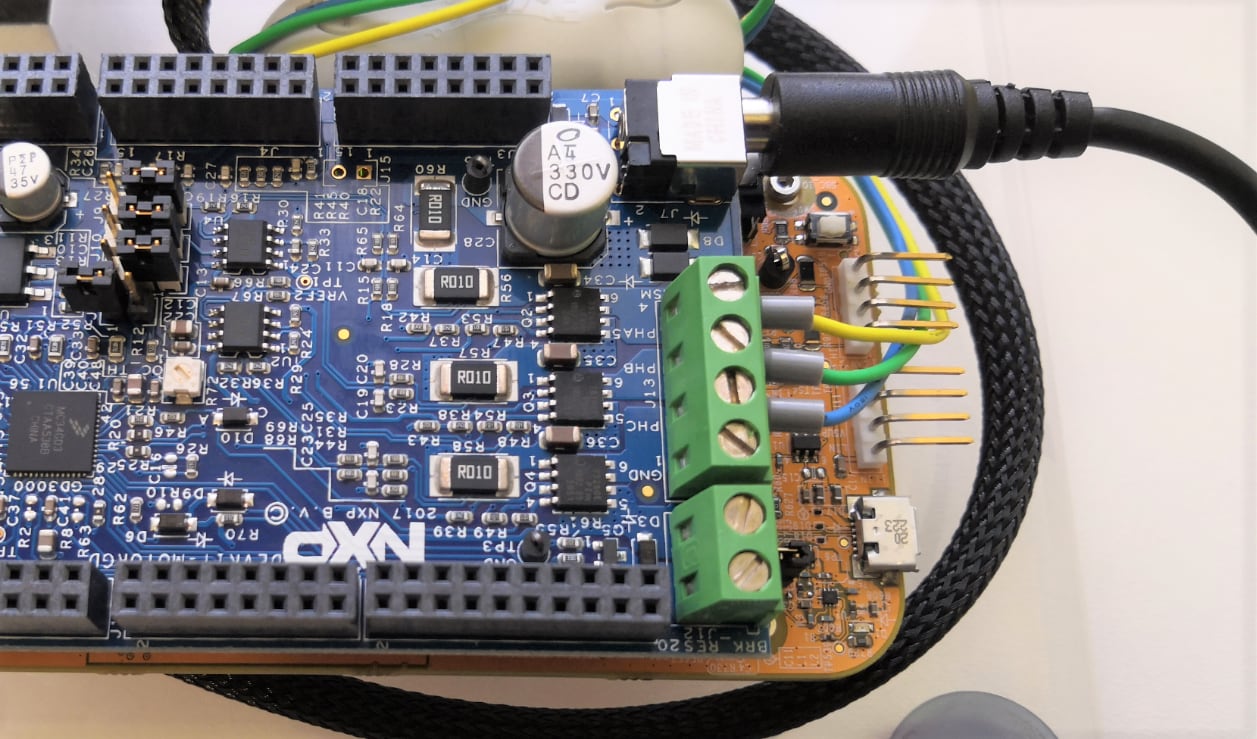

3.5 電源の接続

MCSPTE1AK116_GS_3.5

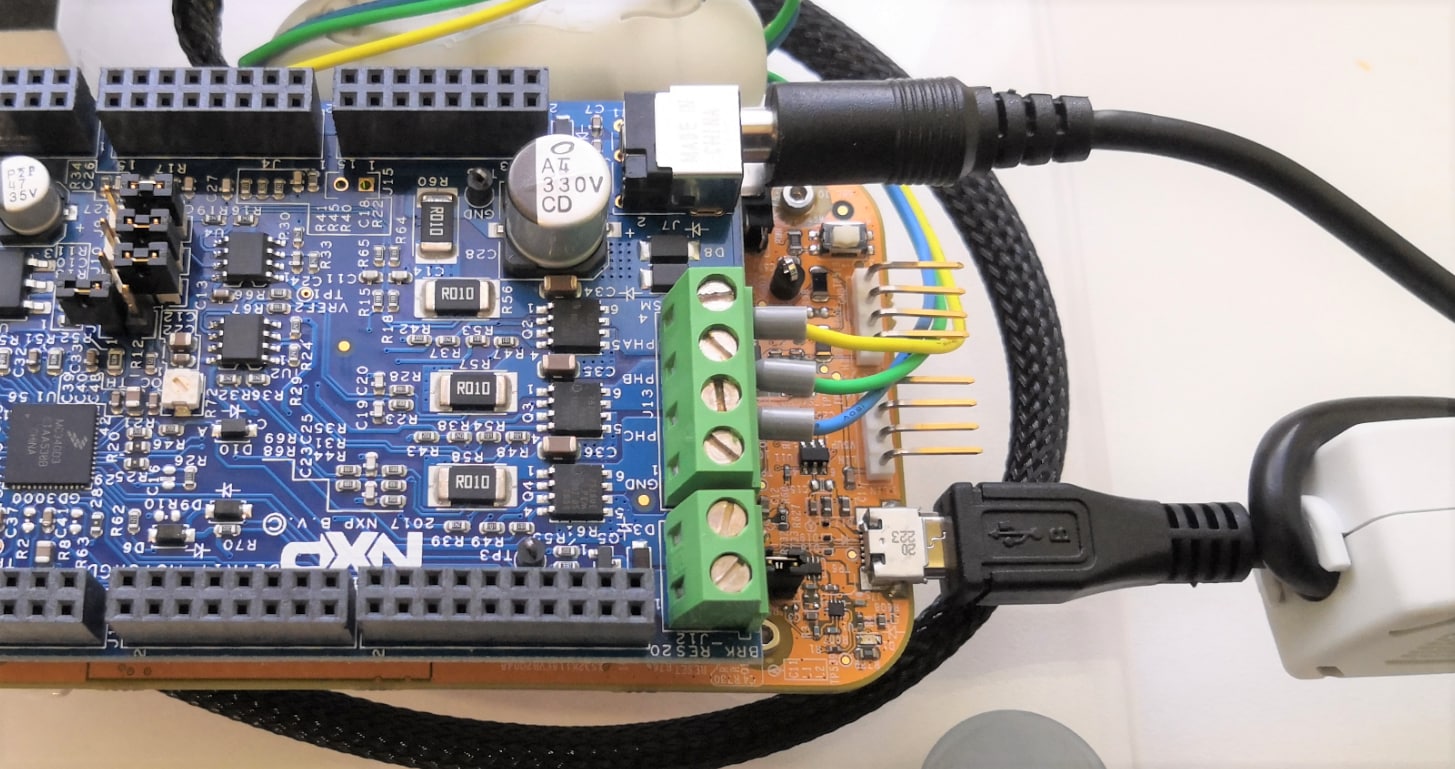

3.6 USBケーブルの接続

USBケーブルを使用してS32K116ボードをPCに接続します。

注：必要に応じて、PCで自動的にUSBドライバを設定します。

MCSPTE1AK116_GS_3.6

前へソフトウェアの入手
次へビルド

ビルド

4.1 アプリケーションの選択とMCUプログラミング

インストールしたディレクトリ (NXP\MCSPTE1AK116\sw) から適切なPMSMまたはBLDCモータ制御アプリケーションを選択します。

S32 Design Studioを使用してMCUをプログラミングします。

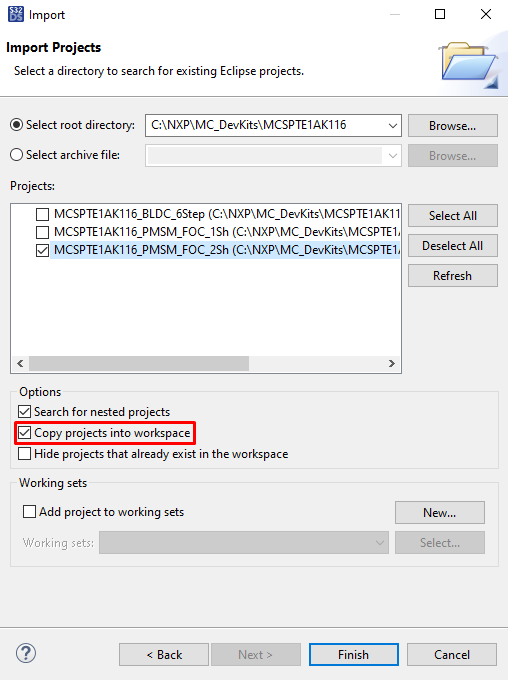

インストールされているアプリケーション・ソフトウェア・プロジェクトをS32 Design Studio IDE for Arm®にインポートするには、次の手順に従います。

  1. S32DS for Armを起動します。
  2. ［File（ファイル）］>［Import（インポート）］に移動し、［General（全般）］>［Existing Projects into Workspace（既存プロジェクトをワークスペースへ）］を選択します。
    3. Get Started with the MCSPTE1AK144-4.1a
  3. インストールされているアプリケーションのディレクトリ（.. MC_DevKits\MCSPTE1AK116\swフォルダ）に移動し、適切なプロジェクトを選択して、［OK］をクリックします。次に、［Finish（完了）］をクリックします。

注：［Copy projects into workspace（プロジェクトをワークスペースにコピー）］オプションのチェックボックスをオンにします。

MCSPTE1AK116_GS_4.1

オプション：以下の手順は続いて自動的に実行されるため、ここでは必要ありません。

  • インポートされたプロジェクトを右クリックして［Clean（消去）］を選択
  • インポートされたプロジェクトを右クリックして［Build（ビルド）］を選択
Get Started with the MCSPTE1AK144-4.1c

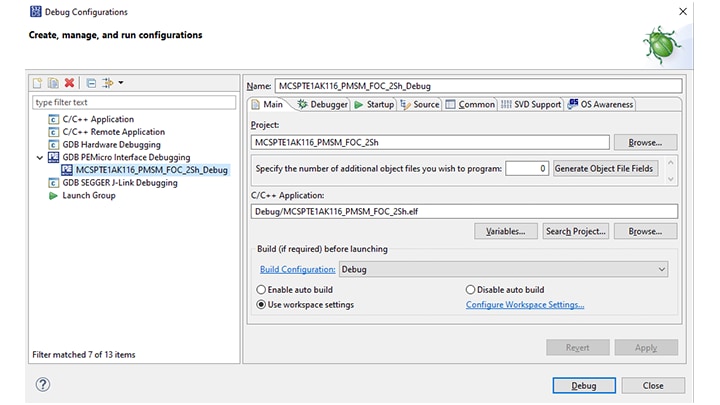

4.2 デバッグとロード

S32 Design Studioのメニューで［Run（実行）］>［Debug Configuration（デバッグ設定）］をクリックし、定義済みのデバッグ設定を選択して［Debug（デバッグ）］をクリックすると、ビルド済みコードのMCUへのロードが開始されます。

MCSPTE1AK116_GS_4.2

4.3 コードの実行

コードを実行するには、［Resume（再開）］をクリックするかF8キーを押し、［Disconnect（切断）］を使用して、S32DS IDEデバッガとFreeMASTERツールの間の干渉を回避します。

Get Started with the MCSPTE1AK144-4.3a Get Started with the MCSPTE1AK144-4.3b

4.4 デバッグ・ツールの設定

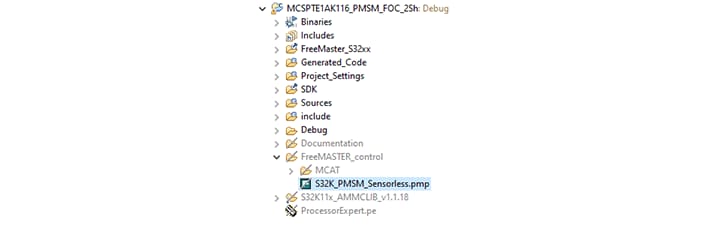

FreeMASTERアプリケーションを起動します。

［File（ファイル）］>［Open Project（プロジェクトを開く）］の順にクリックして、*.pmp FreeMASTERプロジェクト\FreeMASTER_controlを開きます。

注：S32DSプロジェクト・フォルダ内で直接ダブルクリックして起動することもできます。

MCSPTE1AK116_GS_4.4a

通信を有効にするには、FreeMASTERツールバーで［Go］をクリックします（またはCtrl+Gを押します）。

通信が成功すると、下部のステータス・バーに次のように表示されます。

RS232 UART Communication;COMn;speed = 38400

Get Started with the MCSPTE1AK144-4.4b

前へ接続
次へProject and Tutorials: アプリケーション制御

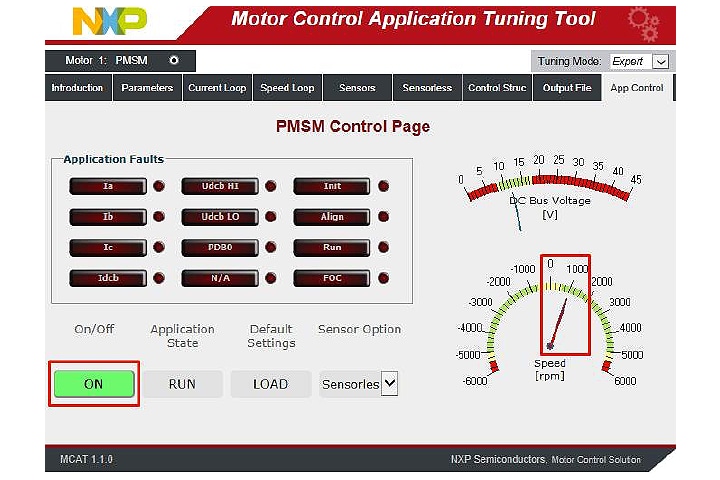

アプリケーション制御

モータ・ドライブの設定

モータ制御アプリケーション・チューニング (MCAT) ツールのメニューで［App Control（アプリケーション制御）］タブをクリックして、アプリケーション制御ページを表示します。

モータのrpmを設定し、モータ・ドライブをオンにします。

MCSPTE1AK116_GS-PT1

DEVKIT-MOTOGDボードに電源を接続すると、アプリケーションがREADY状態になります。

保留中の障害の確認

保留中の障害がある場合は、FreeMASTER MCATの制御ページで［Clear FAULT（障害をクリア）］をクリックするか、またはボードのSW2とSW3を同時に押し続けます。

アプリケーションの起動

制御ページで［ON/OFF］をクリックするか、ボードのSW2/SW3を押して、ロータの時計回り/反時計回りの回転を開始します。

速度の設定

速度を設定するために必要な変数を変更します。

速度ゲージをクリックするか、スイッチSW2/SW3を押して、変数監視ウィンドウに移動します。

アプリケーションの停止

FreeMASTER MCATの制御ページで［ON/OFF］ボタンをクリックするか、S32K116EVBボードのSW2とSW3を同時に押し続けて、アプリケーションを停止します。
