TEA2376DK1011 開発プログラミング・ボードおよびサンプル

TEA2376DK1011

画像にカーソルを合わせると拡大表示されます。

TEA2376は、高効率電源用のデジタル・コンフィギュラブル2相インターリーブPFCコントローラであり、SO14およびSO10パッケージを採用しています。効率を最適化するために、PFCは不連続導通モードまたはバレー・スイッチングによる擬似共振モードで動作します。

TEA2376は、テレビ、コンピューティング、サーバ、産業用電源に適しています。効率のよい低負荷動作のために、位相シェディングとバースト・モード動作を備えています。TEA2376は、高力率と低THDをサポートし、GUIによって独立して設定できる多くの保護機能を備えています。

TEA2376は、標準で最大1000 Wの電力レベルに向けて、外付け部品数が少なく設計が簡単で、高効率かつ信頼性の高いインターリーブPFCを実現します。

TEA2376DK1011開発キットには、RDK01DB1563 I2Cインターフェースと組み合わせてTEA2376 ICサンプルをプログラミングするためのTEA2376DB1604 SO10およびSO14ソケット・ボードと、電源開発時の使用に最適な20個のTEA2376DT ICサンプルが含まれています。

対応製品

パワーマネージメント

PFC内蔵AC-DCコントローラ

  • TEA2376: TEA2376xT、デジタル・コンフィギュラブル・インターリーブPFCコントローラ

特長

TEA2376の特長

  • インターリーブPFCコントローラ
  • プログラム可能な位相シェディングおよびバースト・モード動作
  • 高PFおよび低THD
  • 低い可聴ノイズ
  • バレー/ゼロ電圧スイッチングによるスイッチング損失の最小化
  • デュアルOVP、UVP、OTP、OCPなど、プログラム可能な多くの保護機能

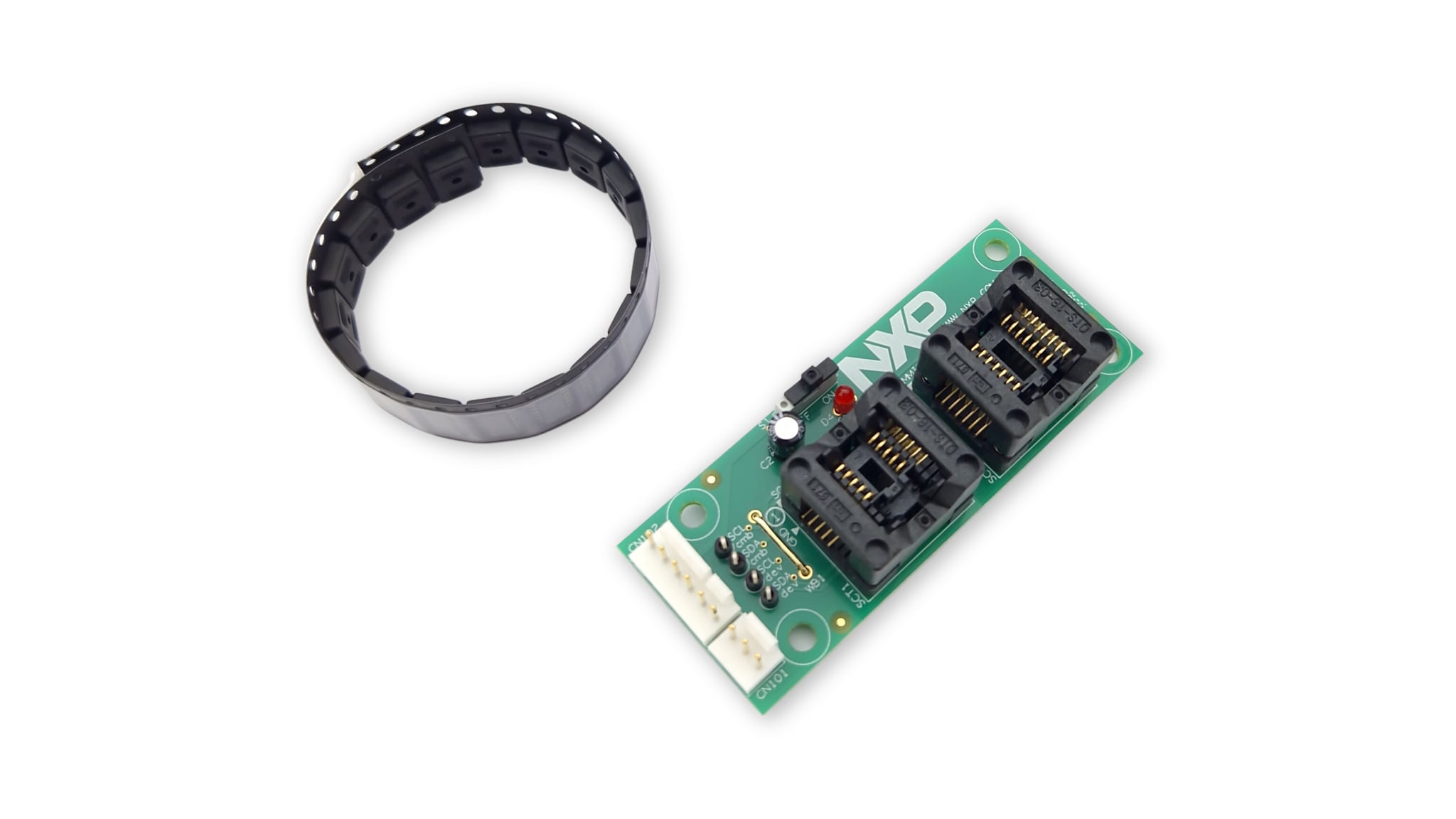

TEA2376DK1011の内容

  • TEA2376DB1604プログラミング・ボード（SO10およびSO14 ICソケット付き）
  • TEA2376DT ICサンプル x 20

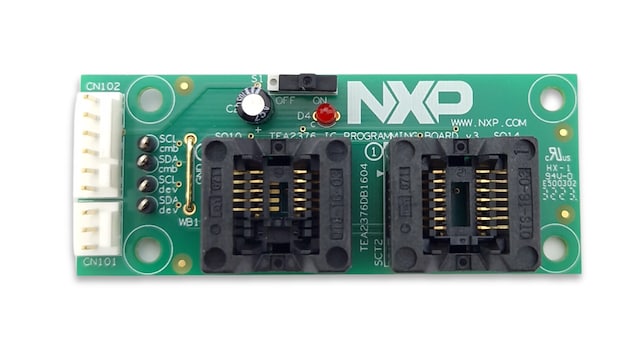

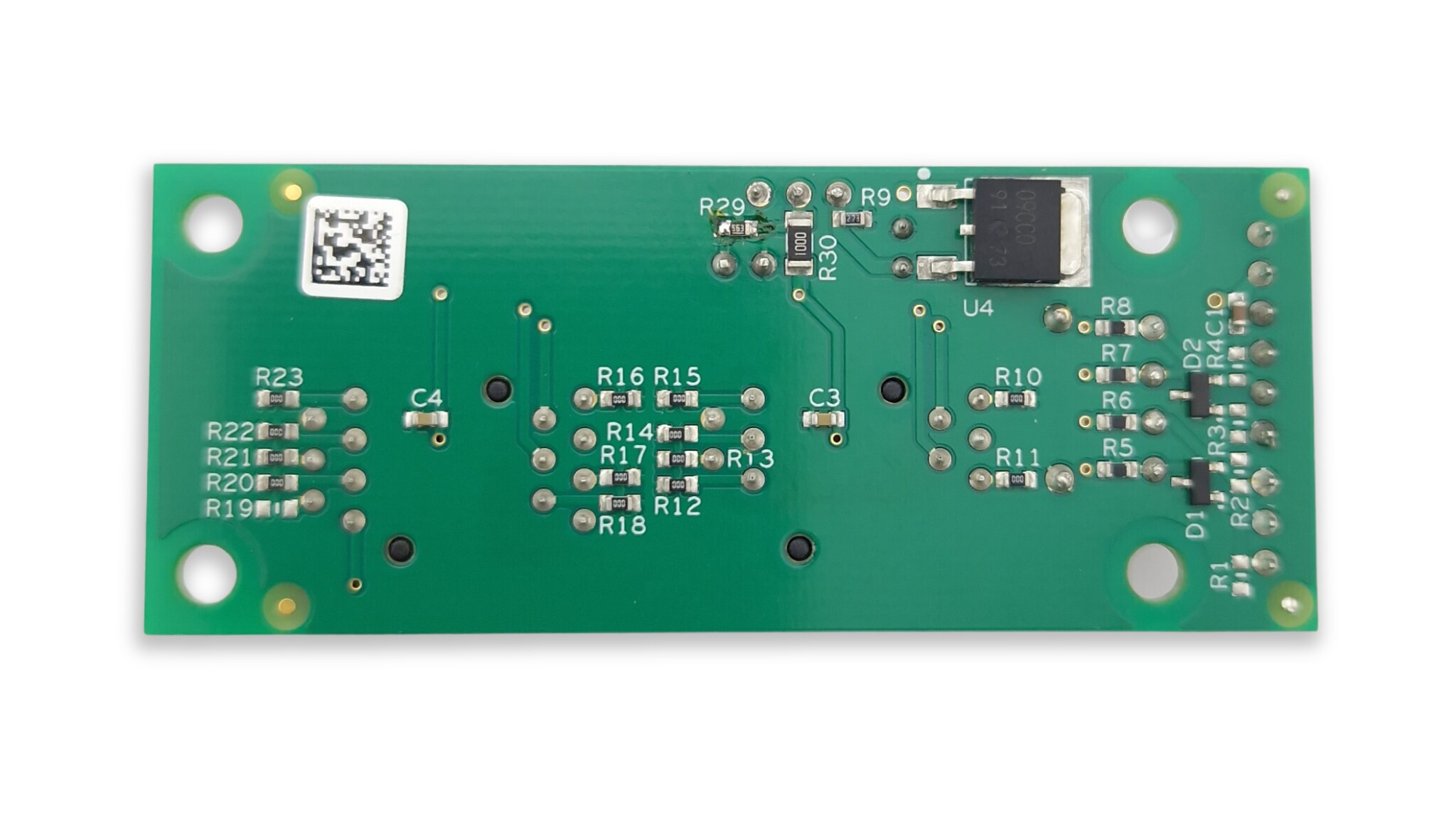

TEA2376DB1604のプログラミング

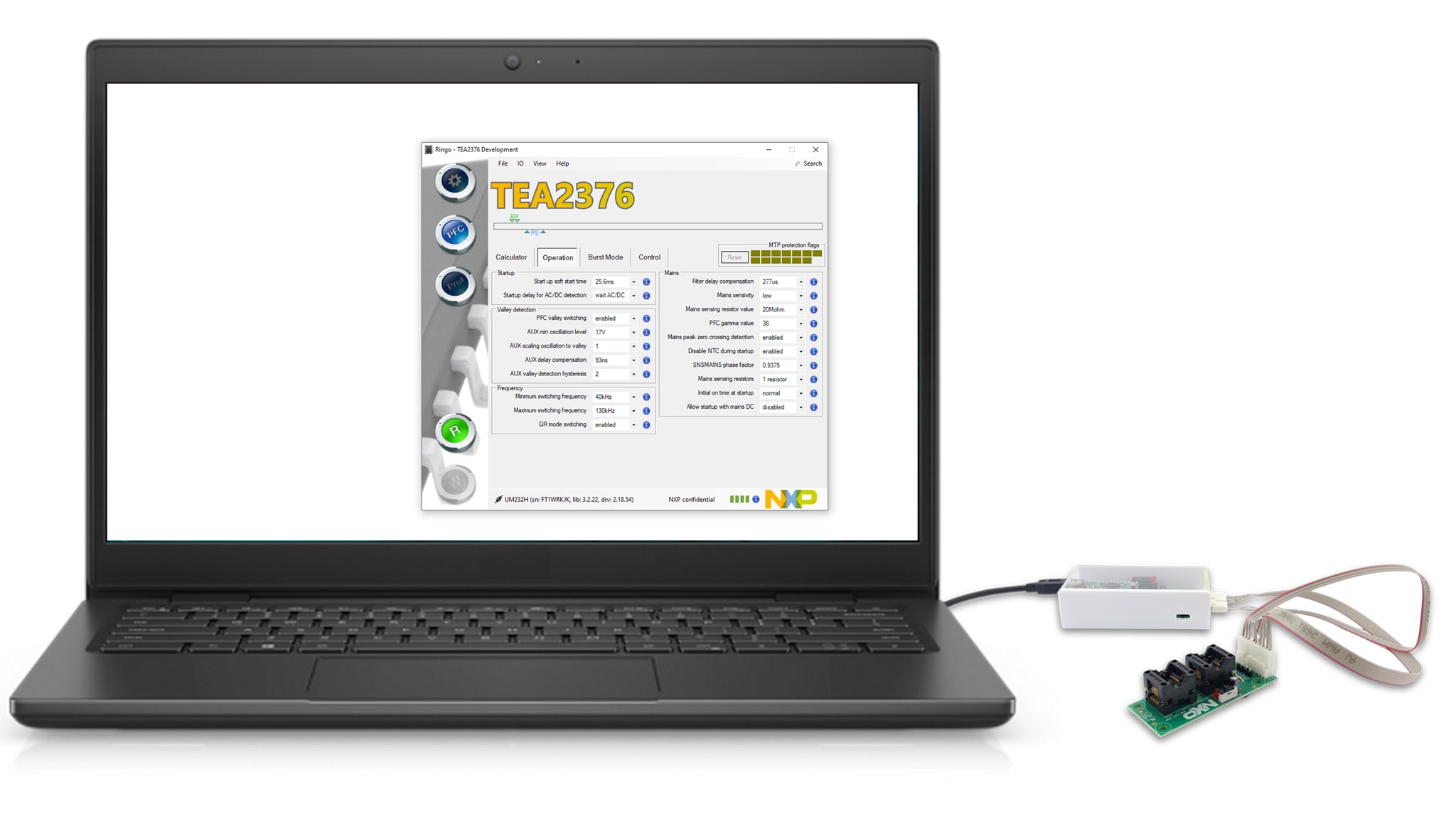

  • このボードは、TEA2016DB1514 USB I2Cインターフェースと組み合わせてICサンプルをプログラミングするために使用できます

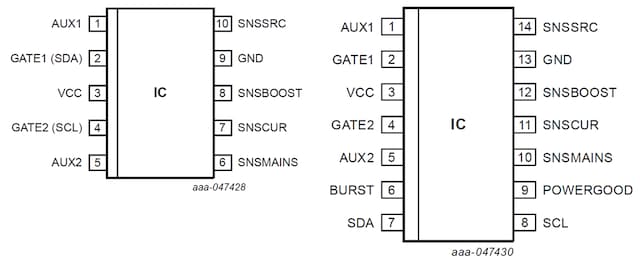

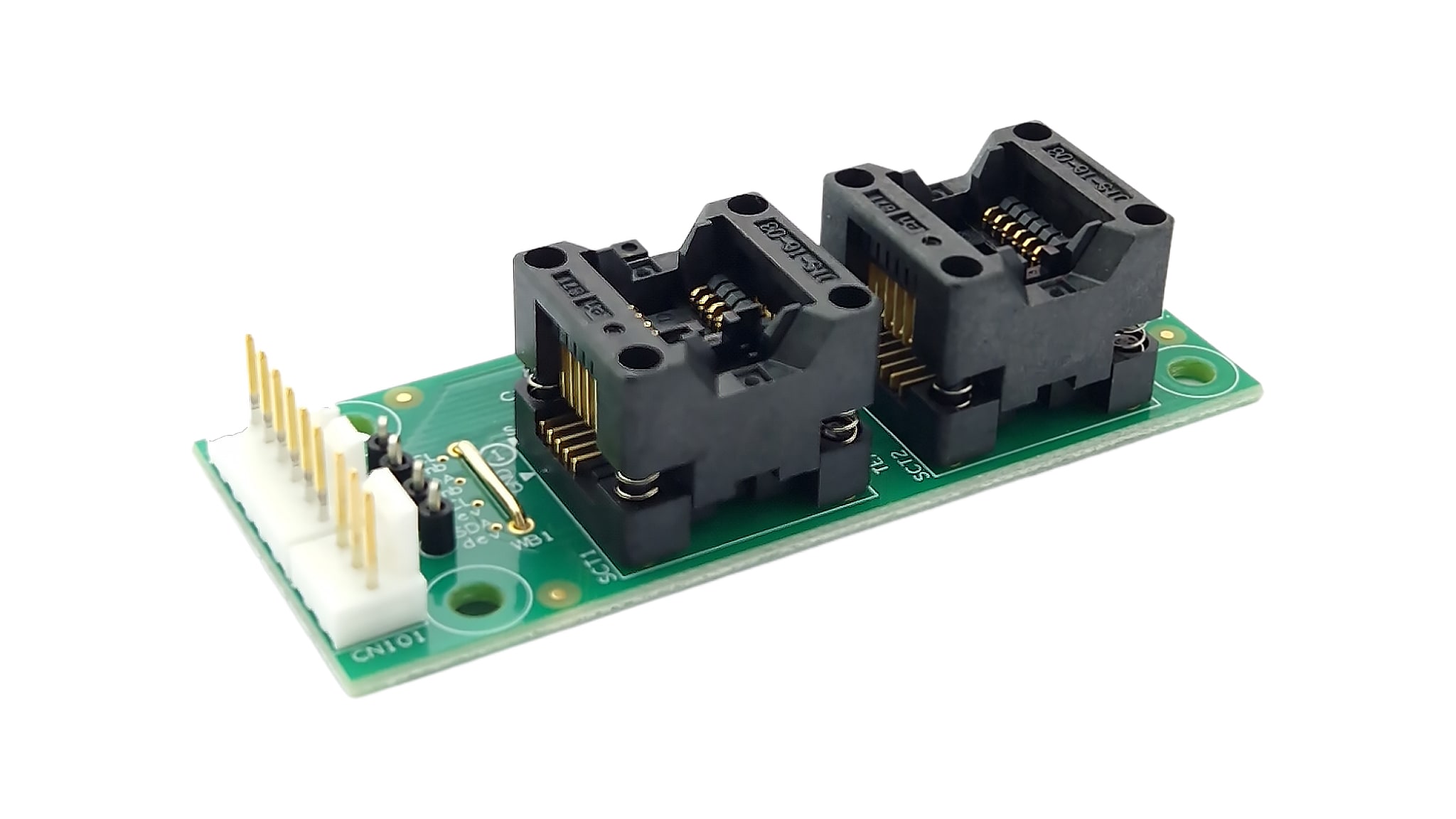

  • SO10およびSO14 ICソケットは、TEA2376の両方のパッケージ・バージョンをサポートしています
  • LEDインジケータ付きのスイッチを使用して、ICサンプルの交換時にVCC供給電圧を切断できます

購入オプション

TEA2376DK1011-Image

クリックして展開

  • TEA2376DK1011

  • TEA2376DK1011 Development Programming Board and Samples.

  • キットの内容：

    • 1 TEA2376DB1604 programming board with SO10 and SO14 IC sockets
    • 10 TEA2376DT IC samples
  • JP¥6,399
  • の数量に対して 1
    • 在庫状況: 在庫あり
    • 在庫: 20
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文

ドキュメント

クイック・リファレンス ドキュメンテーションの種類.

フィルタ

2 ドキュメント

デザイン・ファイル

クイック・リファレンス 設計・ファイルの種類.
フィルタ

3 設計・ファイル

ソフトウェア

クイック・リファレンス ソフトウェア・タイプ.

フィルタ

2 ソフトウェア・ファイル

  • ソフトウェア開発リソース

    Ringo TEA2376 GUI 64-bit

    ZIP改訂 1.0Mar 21, 2024 15:54:0086.5 MBRINGO-TEA2376-X64
    サインインが必要です
    ダウンロード
  • ソフトウェア開発リソース

    Ringo TEA2376 GUI 32-bit

    ZIP改訂 1.0Mar 21, 2024 16:26:0085.9 MBRINGO-TEA2376-X86
    サインインが必要です
    ダウンロード
