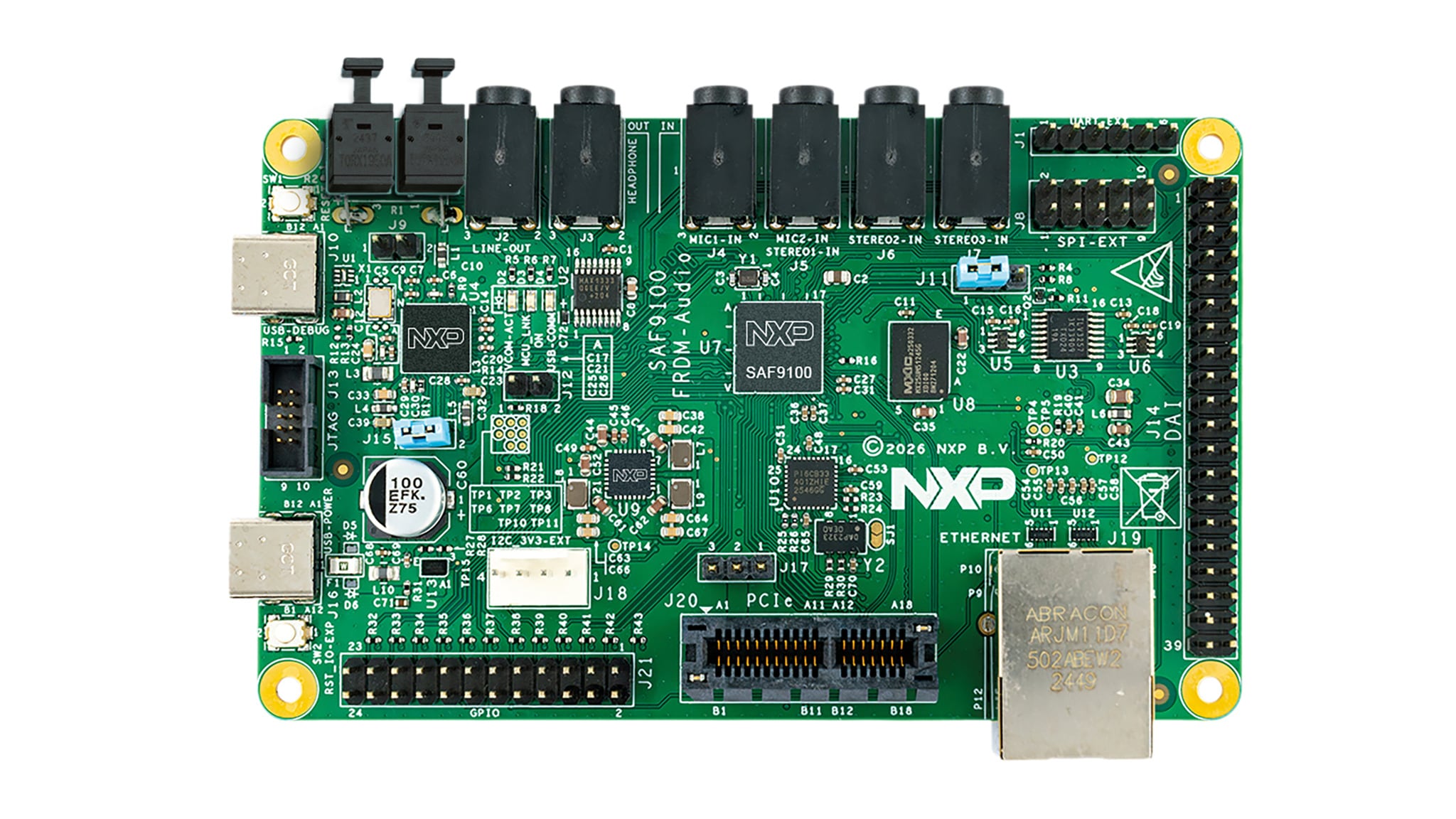

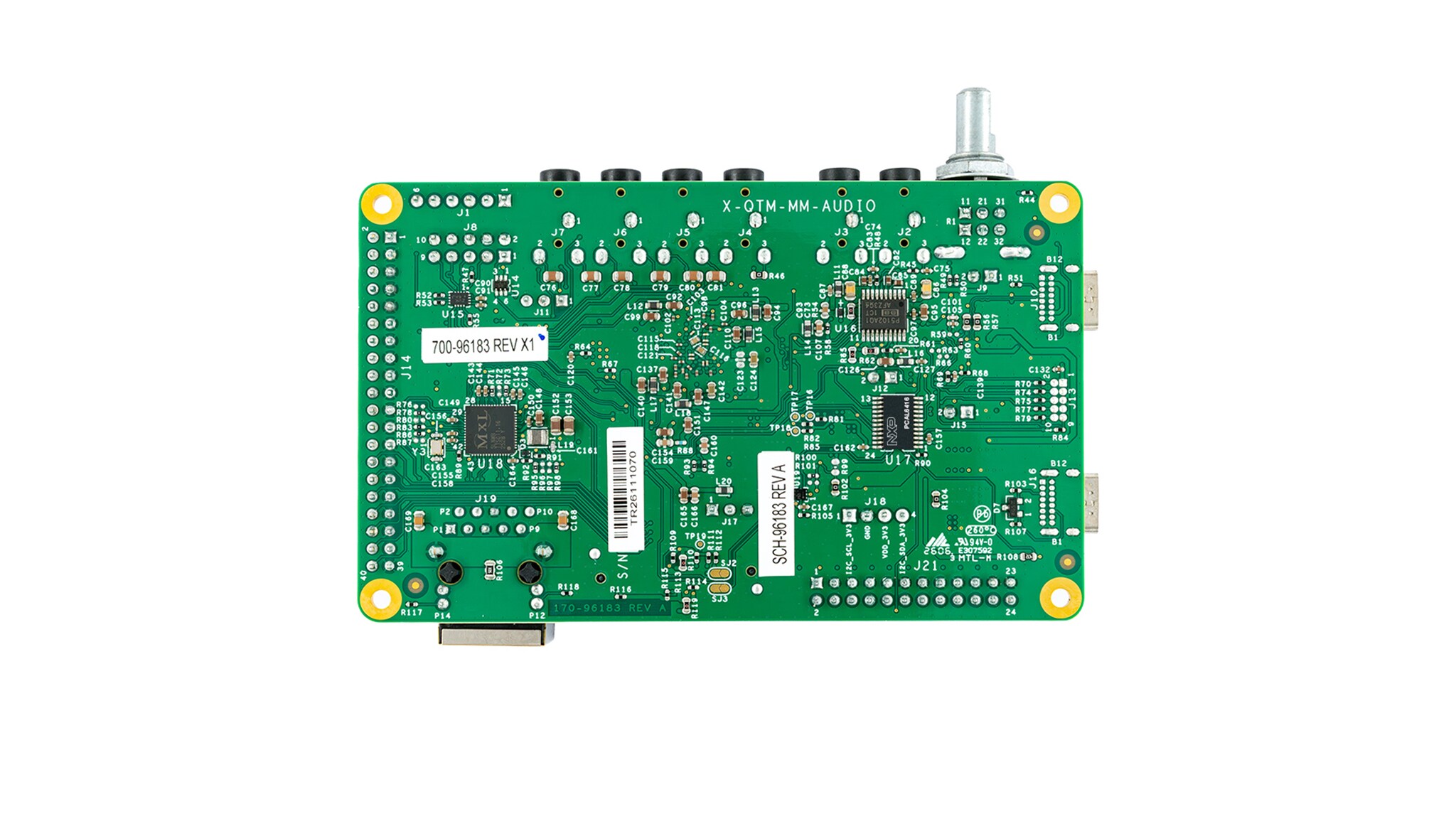

FRDM-SAF9100オーディオ・アプリケーション向け開発ボード

FRDM-SAF9100 新規
製造開始前

画像をクリックすると拡大します。

FRDM-SAF9100は、ラピッド・オーディオ・プロトタイピング向けの低コストのコンパクトなプラットフォームで、AIおよびMLベースの処理を含む実際のオーディオ・ワークフローの評価を可能にします。MEMSマイクと音源用ADコンバータ (ADC) 入力、およびヘッドフォン/スピーカー用デュアルDAコンバータ (DAC) 出力を内蔵しているため、シミュレーションではなく実際の信号を使用してオーディオの品質、レイテンシ、および性能を評価できます。

このボードは、時分割多重化 (TDM) やIC間サウンド (I²S) など、標準のデジタル/オーディオ・インターフェースをサポートし、プロトタイプからシステム設計に移行する際の統合リスクを軽減します。Audio Weaverボード・サポート・パッケージ (BSP)、Hi-Fi 5デジタル・シグナル・プロセッサ (DSP) ソフトウェア開発キット(SDK)、付属のXtensa Xplorerライセンスによって開発が加速され、USB-C電源とRJ45接続によってラボのセットアップとPCのコネクティビティが簡素化されます。

ブロック図

FRDM SAF9100開発ボードの特長

FRDM SAF9100 Development Board Features
図を取得する PDF

対応製品

パワーマネージメント

5 V PMICソリューション

  • PF51x3: 車載用途向けマルチチャネル (5) PMIC：LVBUCK x 3およびLDO x 2、ASIL Bセーフティ・レベルに適合

インターフェース

汎用I/O (GPIO)

  • PCAL6416A: 低電圧変換16ビットI²Cバス/SMBus I/Oエキスパンダ

車載用イーサネットPHY

  • TJA1120: TJA1120、ASIL B準拠、車載用イーサネット1000BASE-T1 PHYトランシーバ

プロセッサ＆マイクロコントローラ

LPC5500シリーズ Arm Cortex-M33

  • LPC55S6x: High Efficiency Arm® Cortex®-M33-Based Microcontroller Family

特長

プロセッシング

  • Arm® Cortex®-M7マイクロコントローラ (MCU) @500 MHz x 1、Hi-Fi 5デジタル・シグナル・プロセッサ (DSP) 600 MHz x 2

メモリ

  • L2：5 MB SRAM
  • 外部：64 MBフラッシュ・メモリ

インターフェース

  • ステレオDAC出力 x 2
  • ADC入力 x 6（プリアンプ内蔵マイク・コネクタ x 2 およびシングルエンド・ステレオ・ライン入力 x 3）
  • MEMS (Micro Electro Mechanical Systems) I²Sマイク x 4
  • RJ45ギガビット・イーサネット
  • USB-C x 2（電源およびデバッグ用）
  • PCIe (Peripheral Component Interconnect Express) 5 Gbpsインターフェース
  • 40ピン・デジタルI/Oヘッダ
  • 24ピンGPIOヘッダ"

寸法

  • 115 mm × 75 mm / 4層プリント基板 (PCB)
