Programmable Solenoid Controller Gate Driver
PT2000 アラートの受信

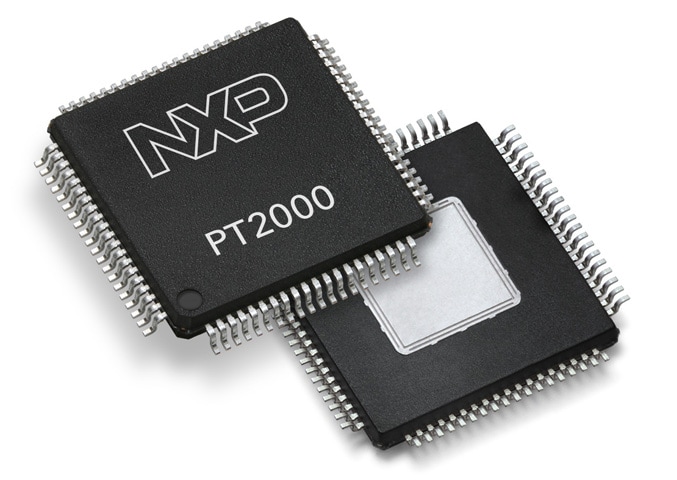

The PT2000 programmable gate driver for solenoid control integrates six microcores, seven external MOSFET high-side pre-drivers, and eight external MOSFET low-side pre-drivers. Two low-side drivers can be used as DC/DC converters. Microcores allows six parallel tasks to run independently from the main system microcontroller (MCU). The PT2000 also included diagnostics, automatic DC/DC control, current measurement and end of injection detection.
製品詳細

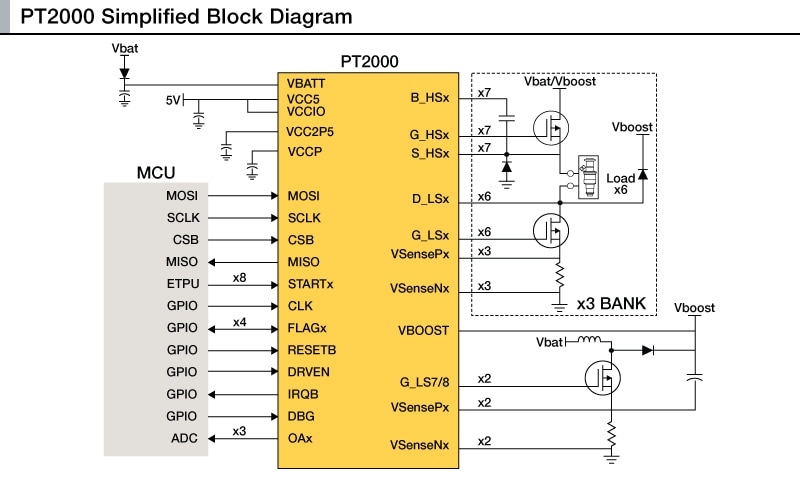

ブロック図
Features
Key Features
- Battery voltage range, 5.0 V < VBATT < 72 V
- Pre-driver operating voltage up to 72 V and selectable slew rates
- 7 high-side pre-drive PWM capability up to 100 kHz (30 nC)
- 6 low-side pre-drive PWM capability up to 100 kHz (30 nC)
- 2 low-side pre-drive PWM capability up to 400 kHz (30 nC) can be used for DC/DC
- 12 selectable, pre-defined VDS monitoring thresholds
- Encryption for microcode protection
- Integrated End of Injection detection
Product Longevity Program
- This product is included in the NXP Product Longevity Program ensuring a stable supply of products for your embedded designs. The MC33PT2000 is included in the 15-year program
ドキュメンテーション
クイック・リファレンス ドキュメンテーションの種類.
1-5 の 11 ドキュメント
-
アプリケーション・ノート
AN5186, PT2000 Diagnostics - Application Note
-
アプリケーション・ノート
AN5203, MC33816 vs. PT2000 - Application Note
設計・リソース
ハードウェア
4 ハードウェア提供
-
評価/開発ボードおよびシステムS32K144 and PT2000 3/4/6 cylinders engine Evaluation Board注目
-
評価/開発ボードおよびシステムTracer Tool for PT2000 and MC33816
-
-

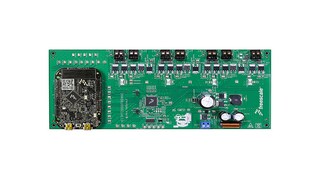

評価/開発ボードおよびシステムPT2000 Evaluation Kit with KL25Z for 4/6 Cylinder
