LCD Drivers

  • このページには、製造中止(生産終了)となった製品の情報が記載されています。本ページに記載されている仕様および情報は、過去の参考情報です。

製品詳細

ブロック図

図を選択する。:

PCF21XXC_FAM Block Diagram

PCF21XXC_FAM Block Diagram

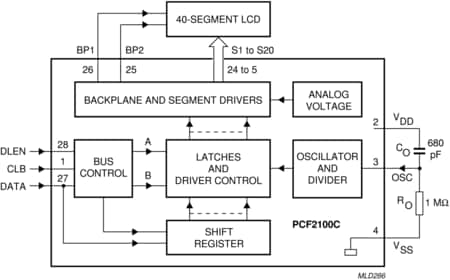

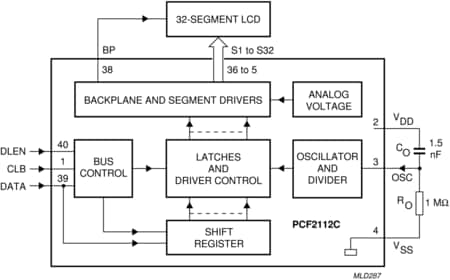

Block diagram: PCF2100CT, PCF2111CT, PCF2112CP, PCF2112CT

Block diagram: PCF2100CT, PCF2111CT, PCF2112CP, PCF2112CT

Block diagram: PCF2100CT, PCF2111CT, PCF2112CP, PCF2112CT

Features

System Features

  • Supply voltage 2.25 to 6.0 V
  • Low current consumption
  • Serial data input
  • CBUS control
  • One-point built-in oscillator
  • Stand-alone or expanded system
  • Power-on reset clear
  • LCD segments: 40 (PCF2100C), 64 (PCF2111C) and 32 (PCF2112C)
  • Multiplex rate: 1:2 (PCF2100C and PCF2111C) and 1:1 (PCF2112C)
  • Word length: 22 bits (PCF2100C) and 34 bits (PCF2111C and PCF2112C)

部品番号: PCF2100CT, PCF2111CT, PCF2112CT.
