KEA128-3-Phase Sensorless BLDC Reference Design
- このページには、製造中止（生産終了）となった製品の情報が記載されています。本ページに記載されている仕様および情報は、過去の参考情報です。

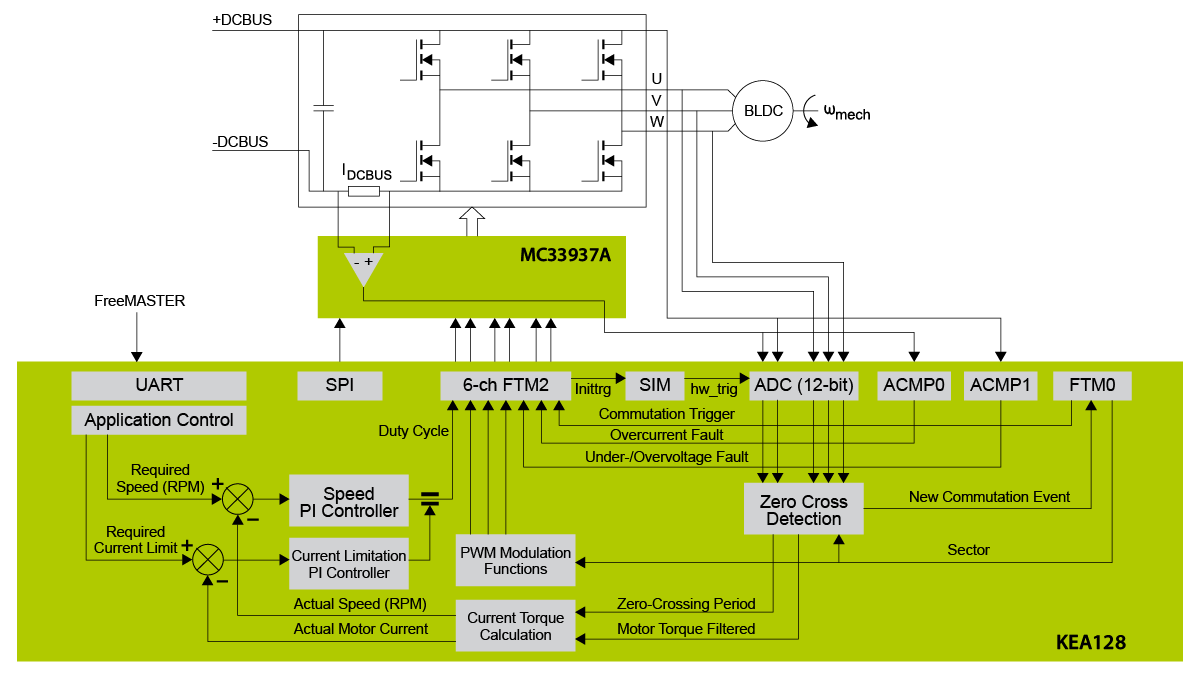

This motor control reference design is based on a KEA128 32-bit Arm® Cortex®-M0+ automotive MCU. It is an example of a 3-phase sensorless brushless DC (BLDC) motor control solution using a six-step commutation process, including closed-loop speed control and dynamic motor current limitation.
製品詳細
Features
KEA128
- MCU with low-power Arm Cortex-M0+ core
- 8–128 KB of embedded flash
- Excellent EMC/ESD
- High temperature and low radiated emissions
MC33937
- Field effect transistor (FET) pre-driver designed for three phase motor control
- Contains three high side FET pre-drivers and three low side FET pre-drivers
- Both 5.0 and 3.0 logic level inputs accepted
MC33903
- Advanced power management unit for the MCU
- Additional integrated circuits such as sensors and CAN transceivers
Functionality
- Sensorless control using the back-EMF zero-crossing detection
- Closed-loop speed control
- Dynamic motor current limitation
- DC-bus overvoltage, undervoltage, and overcurrent fault detection
Interfaces
- LIN and CAN connectivity support
Debugging
- OpenSDA debug interface (including USB to UART bridge)
Application
- Application built upon the functions provided by Automotive Math and Motor Control Library Set
- Integrated FreeMASTER run-time debugging tool for instrumentation/visualization
設計・リソース
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
1-5 の 7 ソフトウェア・ファイル
-
アプリケーション例 ソフトウェア
KEA128BLDCRD Application Software Package
-
BSPとデバイスドライバ
LIN2.x and SAE J2602 Stack
-
BSPとデバイスドライバ
MSCAN driver for Kinetis EA devices
-
デバッグと可視化ツール
FreeMASTERランタイム・デバッグ・ツール
注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
