±2g/±4g/±8g Low-g 14ビット・デジタル加速度センサ

FXLS8471Q 生産終了 (EOL)
  • このページでは、新規設計を推奨しない製品に関する情報を掲載しています。

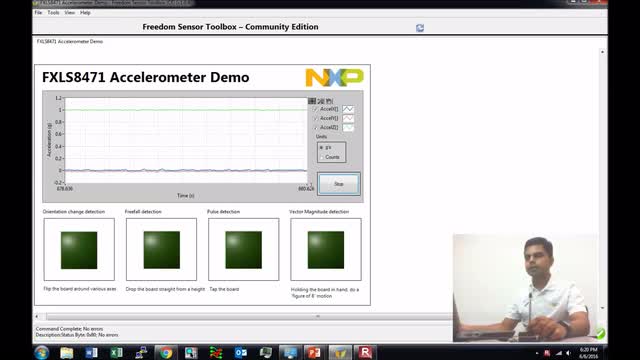

動画の上をクリックすると再生されます。

FXLS8471Q加速度センサは、ノイズ密度、ボード実装後のオフセット、温度性能、優れた感度などが求められる産業用、民生用、車載用の高性能低加速度 (Low-g) アプリケーション向けの多用途センサです。

特長：

  • FXLS8471Qは、AEC-Q100グレード2の認定を受けており、–40°C～+105°Cの拡張温度範囲での動作が保証されています
  • 統合モーション検知は、傾きやシェーク、タップなどの検知に対応し、新しいベクタ・マグニチュード出力によって、実装が簡素化され、電力消費が削減されます
  • I2C加速度センサのポートフォリオとピン互換性があるシリアル・ペリフェラル・インターフェース

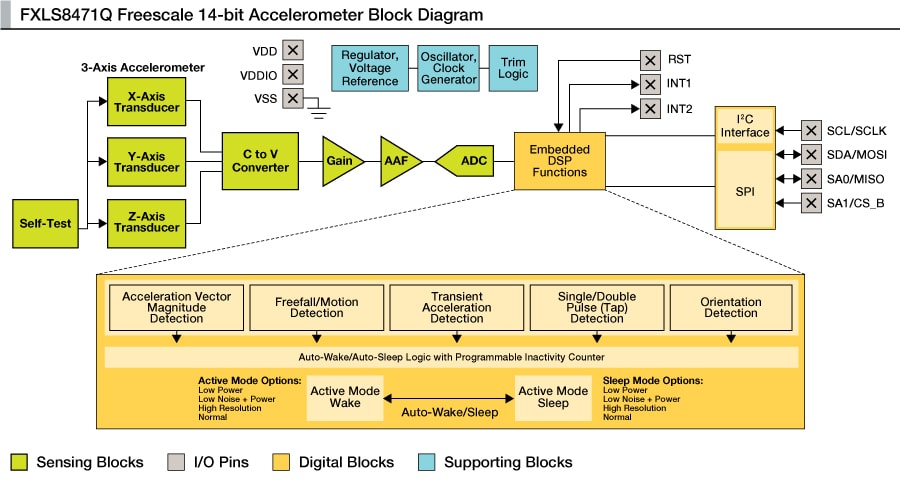

ブロック図

FXLS8471Q Xtrinsic 14ビット加速度センサのブロック図

FXLS8471Q Xtrinsic 14-bit Accelerometer Block Diagram
図を取得する PDF

特長

  • 1.95～3.6 Vの供給電圧
  • 1.6～3.6 Vのインターフェース電圧
  • 加速度フルスケール・レンジを動的に選択可能（±2g/±4g/±8g）
  • 1.56～800 Hzの出力データ・レート (ODR)
  • 150 μg/√Hz未満の低ノイズ
  • 14ビットの加速度分解能
  • プログラム可能な組込み加速度イベント機能：
    • 自由落下検知、モーション検知
    • トランジェント検知
    • ベクタ・マグニチュード変化（各軸の変化の総和）検知
    • パルス/タップ検知（シングル/ダブル）
    • 方向検知（垂直/水平）

購入/パラメータ

‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
‌
‌

‌
‌
‌
‌
‌
‌
