マルチチャネルPCIe Gen 4リニア・イコライザ
PTN3944 アラートの受信
PTN3944は、PCIe 4.0、UPI、および類似の高速インターフェース向けに最適化された高性能マルチチャネル (x4) リニア・イコライザです。PTN3944は、PCIeおよびUPIインターフェースの実装に要求される高速信号の品質向上に対応しています。
このデバイスは、ピン・ストラッピングまたはI2C制御によって出力信号スイングのリニアリティを制御するプログラマブル・リニア・イコライゼーションを備えており、シンボル間干渉 (ISI) を抑制することで、シグナル・インテグリティの向上およびチャネルの拡張を可能にします。このイコライザは、幅広いチャネル条件での使用をサポートしています。PTN3944は、I2Cレジスタへの書込みを使用してディープ・スタンバイ状態への切り替えをサポートします。
PTN3944は1.8 V電源で動作します。パッケージには小型で高性能なHWFLGA36を採用しています。

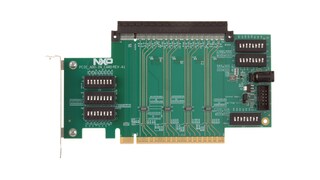

PTN3944 Chip Shot

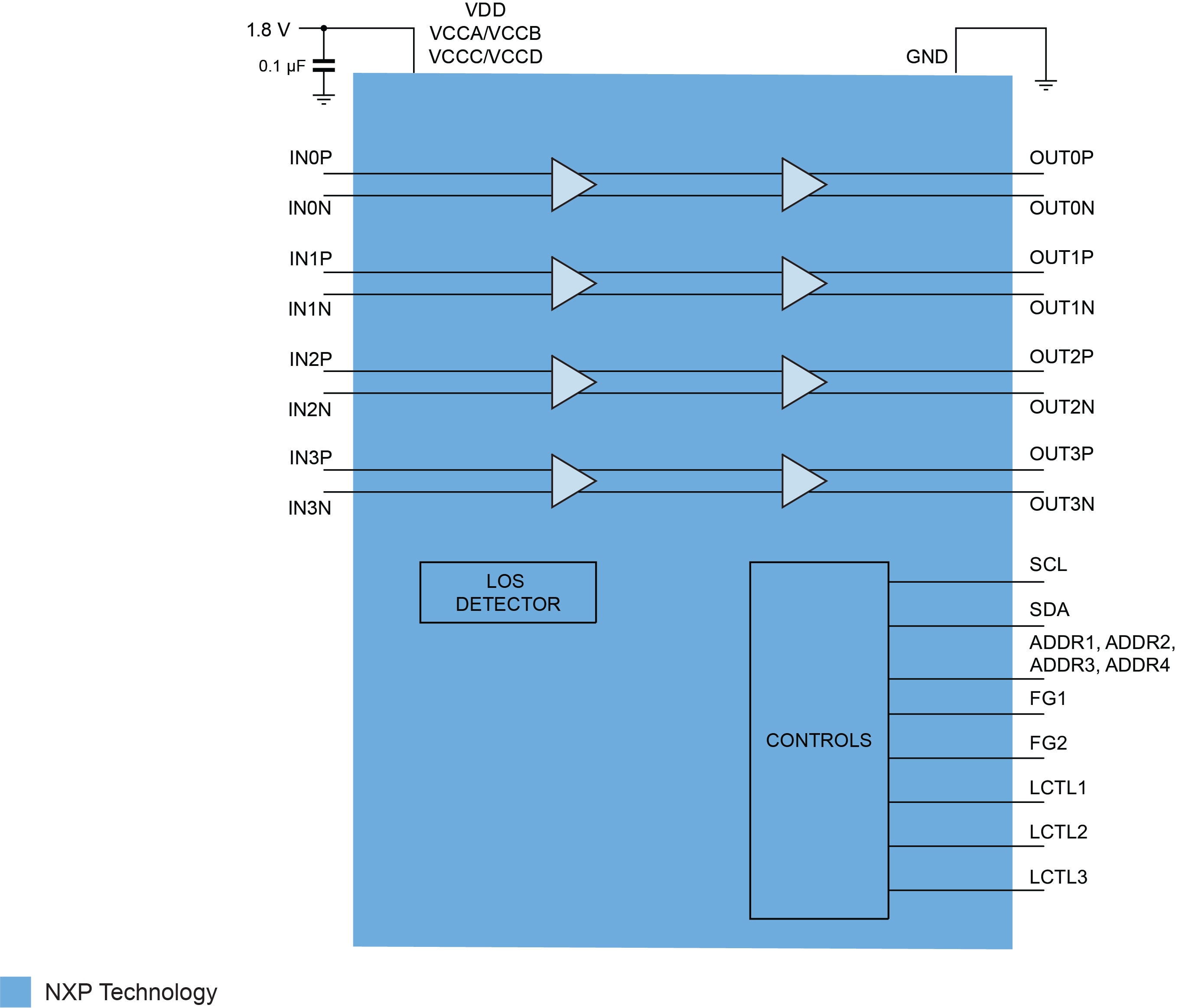

製品詳細
特長
システムの特長
- PCIe Gen1 (2.5 Gbps) x4、Gen2 (5 Gbps) x4、Gen3 (8 Gbps) x4、およびGen4 (16 Gbps) x4をサポート
- 8 GHzで最大18.3 dBのピーク利得
- 出力スイング・リニアリティ制御： 500 mVppd～950 mVppd
- +0.7 dBまたは–0.7 dBの平坦利得
- I2Cインターフェースを介して構成可能（16のターゲット・アドレスをサポート）
- 最新のシステム・プラットフォームの機能に適合する最大電圧制限 (Vvoltage_jump) をサポート
- 終端抵抗が内蔵され、送信側と受信側の両方でのインピーダンス・マッチングが可能
- すべての高速チャネルにRXイコライザを搭載し、信号減衰を補正
- 周波数帯域（DC～ナイキスト周波数）および電圧のダイナミック・レンジ全体にわたる優れたリニアリティ
- 最大8 GHzで-15 dB未満の差動入出力リターン・ロス性能
- フロースルーのピン配置により、PCBのレイアウトを容易にし、クロストークの影響を最小限に抑制
- 非常に低いクロストーク： DDNEXTの場合、最大8 GHzで-60 dB未満
- 非常に低いクロストーク： DDFEXTの場合、最大8 GHzで-50 dB未満
- 950 mVppdの出力スイング・リニアリティ制御における低アクティブ電流消費
- シングル・チャネル： 62 mA (typ)
- 2チャネル：125 mA (typ)
- 4チャネル：250 mA (typ)
- 電源1.7 V～1.9 V
- 小型で高性能なHWFLGA36パッケージ
- ESD HBM 1.5 kV、CDM 1 kV
- 動作温度範囲–20 °C～+85 °C
部品番号： PTN3944EW.
