1. パッケージの内容

KIT6X02AP2T1は、NXPのPCソフトウェア（デバイス評価GUI）をTPL接続されたNXPデバイス（BMA7118、BMA7418、BMA8420など）に接続することを目的としています。ボードのソフトウェアのセクションを参照してください。

このドキュメントでは、KIT6X02AP2T1の使い方について説明します。

1.1 キットの内容/同梱物一覧

KIT6X02AP2T1キットには以下のものが含まれます。

  • KIT6X02AP2T1 - パーソナル・コンピュータ (PC) からエレクトリカル・トランスポート・プロトコル・リンク (ETPL) へのゲートウェイ・ボード
  • TTL-232R-5V - USB-RS232ケーブル (1.8 m)
  • ETPLケーブル - 2線式ツイスト・ペアTPLケーブル (50 cm)

次へハードウェアについて

2. ハードウェアについて

2.1 ボードの概要

NXPのアナログ製品開発ボードは、NXP製品の評価を目的とした使いやすいプラットフォームです。さまざまなアナログ・ソリューション、ミックスド・シグナル・ソリューション、パワー・ソリューションに対応しています。実績のある大容量テクノロジを使用したモノリシック集積回路およびシステム・イン・パッケージ (SiP) デバイスを搭載しています。

KIT6X02AP2T1は、PCで動作するソフトウェアを用いてETPLデバイスの評価をサポートするハードウェア・ツールとして機能します。このボードは、PCのUSBポートに直接接続し、仮想COMポート (VCP) を介してインターフェースを確立することができます。

図1は、KIT6X02AP2T1の概要を示しています。

Figure 1. KIT6X02AP2T1 Overview

Figure 1. KIT6X02AP2T1 Overview

2.2 ボードの特長

KIT6X02AP2T1は以下の主な特長を備えています。

  • USB接続 (VCP) 経由でのPCからの直接制御
  • 2 Mbit/sのVCP通信速度
  • USBからKIT6X02AP2T1への電源供給
  • 2つのガルバニック絶縁ETPLポート
  • TPL3プロトコル・バージョンをサポート
  • 4つのステータスLED

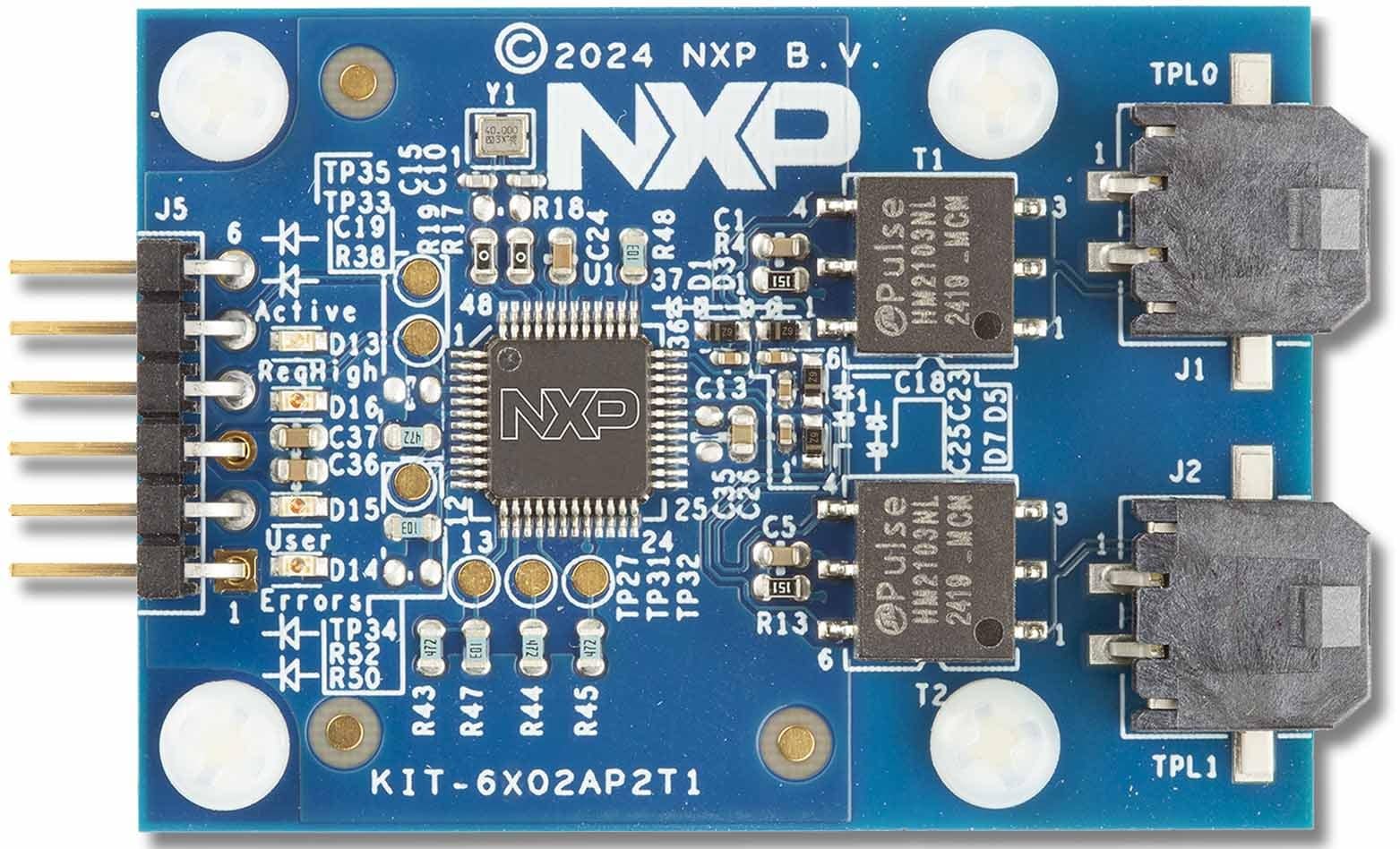

Figure 2. KIT6X02AP2T1 Board

Figure 2. KIT6X02AP2T1 Board

2.3 ボードのコンポーネント

KIT6X02AP2T1により、ユーザーはETPLチェーン/デバイスをPCで動作するソフトウェアと接続することができます。

キットには、UART-USB変換ケーブル (TTL-232R-5V) とETPLケーブルが含まれています。UART-USB変換ケーブルは、UARTベースのBMA6402ゲートウェイとのインターフェースであり、5 V電源の供給にも使用されます。2つのETPLポートにより、NXPの評価ボードまたはNXPのETPLインターフェースを備えたお客様のボードに接続することができます。

KIT6X02AP2T1には、ユーザーに情報を示す以下のLEDが搭載されています。D13は、BMA6402の動作モード（アクティブ）を示します。D14、D15、D16のLEDは、BMA6402のGPIOに接続されており、BMA6402デバイスの構成によって異なります。デフォルトでの使用を表1に示します。

表1. ステータスLED

LED 説明 BMA6402の信号
D13 - 緑色 アクティブ：BMA6402の動作状態を示します STB_OUT_N
D16 - オレンジ色 ReqHigh（デフォルトでの使用）：リクエスト・キュー・ハイの状態を示します。 GPIO0
D15 - オレンジ色 ユーザー（デフォルトでの使用）：ユーザーの目的のためのオプション GPIO1
D14 - 赤色 エラー（デフォルトでの使用）：エラーの状態を示すオプション GPIO3

2.4 コネクタ

KIT6X02AP2T1には、PCと2つのTPLポートとのインターフェースとなる1つのコネクタが備わっています。

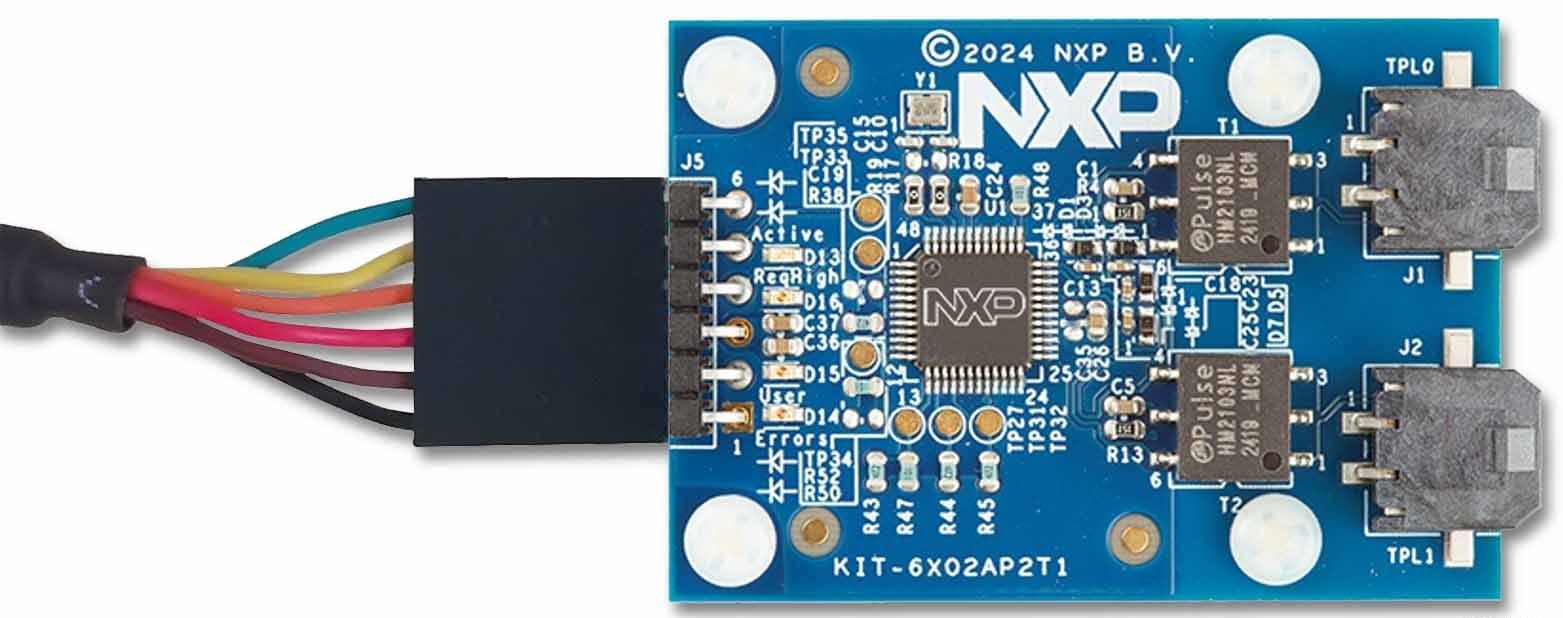

Figure 3. KIT6X02AP2T1 Connectors

Figure 3. KIT6X02AP2T1 Connectors

コネクタJ5は、KIT6X02AP2T1をUART-USB変換ケーブルに接続します。図3に示すように、TTL-232R-5Vのピン1（黒のワイヤ）をJ5のピン1に接続する必要があります。

表2. インターフェース - J5

ピン番号 接続 説明
1 GND グランド
2 ReqHigh リクエスト・キュー・ハイ出力（PCのUART CTS入力に接続）
3 VDD5V 5 V電源入力
4 ReqData リクエスト・データ入力（PCのUART TXD出力に接続）
5 RspData 応答データ出力（PCのUART RXD入力に接続）
6 Hold ホールド入力（オプションでPCのUART RTS出力に接続）

コネクタJ1およびJ2をKIT6X02AP2T1のTPLポート0および1に接続します。

表3. TPLポート0 - J1。

ピン番号 接続 説明
1 TPL1_P TPLポート1（プラス）
2 TPL1_N TPLポート1（マイナス）

表4. TPLポート1 - J2。

ピン番号 接続 説明
1 TPL0_P TPLポート0（プラス）
2 TPL0_N TPLポート0（マイナス）

前へパッケージの内容
次へハードウェアの構成

3. ハードウェアの構成

図4は、ボードの構成を示しています。

Figure 4. Board Configuration

Figure 4. Board Configuration
