KIT-PCA9460-EVB評価ボードのスタート・ガイド

最終更新日時： Mar 9, 2023サポート PCA9460 Evaluation Board

このドキュメントの内容

  • 1

    パッケージの内容

  • 2

    ハードウェアの入手

  • 3

    ソフトウェアの入手

  • 4

    ハードウェアの構成

お客様の PCA9460 Evaluation Board

このドキュメントの内容

1. パッケージの内容

NXPのアナログ製品開発ボードは、NXP製品の評価を目的とした使いやすいプラットフォームです。さまざまなアナログ・ソリューション、ミックスド・シグナル・ソリューション、パワー・ソリューションに対応しています。実績のある大容量テクノロジを使用したモノリシック集積回路およびシステム・イン・パッケージ (SiP) デバイスを搭載しています。NXP製品は、最先端システムへの電源供給において、より長いバッテリ寿命、より小さいフォーム・ファクタ、より少ない部品数、より低いコスト、改善されたパフォーマンスを実現します。

このページでは、KIT-PCA9460-EVBボードをセットアップして使用する手順について説明します。

1.1 キットの内容と同梱物一覧

KIT-PCA9460-EVBには以下のものが含まれています。

  • 組立て済み/テスト済みの評価ボード（静電気防止バッグ入り）
  • 1x Interface cable, serves as a USB to I2C-bus interface between the computer and the PCA9460 evaluation board
  • クイック・スタート・ガイド

1.2 追加ハードウェア

このキットの作業をする際は、キットの内容物のほかに以下のハードウェアが必要になるか、または使用すると役立ちます。

  • 電圧範囲3.0～5.0 V、電流制限初期値1.0 A（最大消費電流7.0 A）の電源
  • オシロスコープ/マルチメータ
  • 電子負荷（オプション）- 各電源レール出力をテスト用の電子負荷に接続可能

1.3 Windows PCワークステーション

このリファレンス・デザインには、Windows PCワークステーションが必要です。この評価ボードで作業する際は、これらの最低限の仕様を満たすことで良好な結果が得られます。

  • Windows 7、Windows 8、またはWindows 10を搭載したUSB対応のコンピュータ

1.4 ソフトウェア

この評価ボードで作業するには、ソフトウェアのインストールが必要です。記載されているすべてのソフトウェアは、KIT-PCA9460-EVBの評価ボードの情報ページから入手できます。または、KIT-PCA9460-EVB向けGUIソフトウェアを直接ダウンロードすることもできます。

  • PCA9460 GUIインストール・パッケージ

次へハードウェアの入手

2. ハードウェアの入手

2.1 ボードの特長

  • 降圧レギュレータ x 4
    • 1.0 A降圧レギュレータ x 2
    • DVSを備えた2.0 A降圧レギュレータ x 2
  • リニア・レギュレータ x 4
    • 250 mA NMOS LDO x 1
    • 250 mA PMOS LDO x 3
  • 10 mA SNVS LDO
  • アクティブ放電抵抗付きロード・スイッチ x 4
    • 異なるモードでのオン/オフ制御
    • 2つの点滅パターンでLEDドライバを設定可能
  • システムの特長
    • 2.85 V～5.5 Vの動作入力電圧範囲
    • 電源オン/オフ制御
    • スタンバイ/実行モード制御
    • スマートDVS制御
    • 柔軟な電源オン/オフ・シーケンス
    • 割込み設定
    • Fm+ 1 MHzのI2Cインターフェース（FTDI USB-I2Cケーブル経由）

2.2 ボードの説明

この評価ボードにはPCA9460パワー・マネジメントICが搭載されています。キットは、PMICを完全に評価するために必要なすべてのハードウェアを統合しています。PCA9460 GUIソフトウェアとのインターフェースとなるFTDIベースの通信ブリッジを搭載し、これによりPMICを完全に設定および制御できます。

2.3 キットの主なコンポーネント

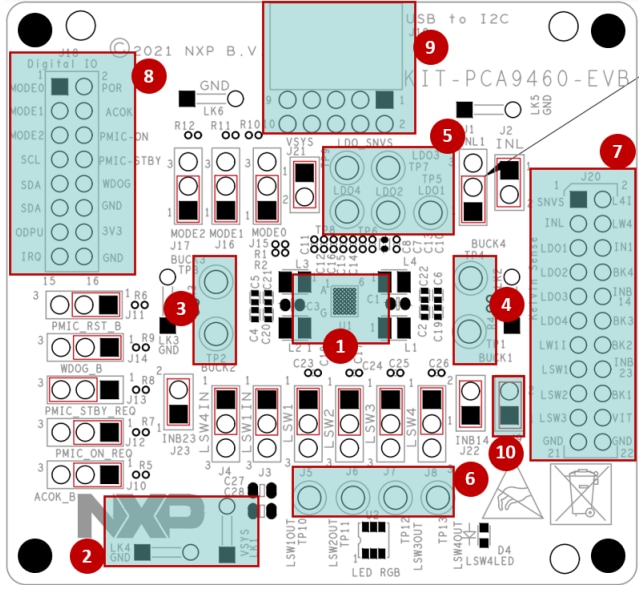

KIT-PCA9460-EVB評価ボードの概要

GS-KIT-PCA946-EVB featured components
  1. PCA9460 PIMC
  2. VSYSおよびグランド・メイン入力電源コネクタ
  3. Buck 2とBuck 3の出力テスト・ポイント
  4. Buck 1とBuck 4の出力テスト・ポイント
  5. LDO出力テスト・ポイント
  6. ロード・スイッチの出力テスト・ポイント
  7. ケルビン・センス・コネクタ
  8. USB-I2Cコネクタ
  9. I2Cプルアップ電圧ジャンパ (OD_PU)

前へパッケージの内容
次へソフトウェアの入手

3.ソフトウェアの入手

3.1 ソフトウェアのインストール

この評価ボードで作業するには、ソフトウェアのインストールが必要です

  1. KIT-PCA9460- EVBに移動
  2. zipファイルPCA9460_EVB_GUI_1.20.08.18.zip評価キット・GUIファイルを解凍して、選択したフォルダに入れます。インストールは必要ありません（解凍時にパスワードが要求された場合は、「NXP」と入力します）。
  3. ウェブサイトhttps://www.ftdichip.com/DriversからFTDIケーブル・ドライバをインストールします

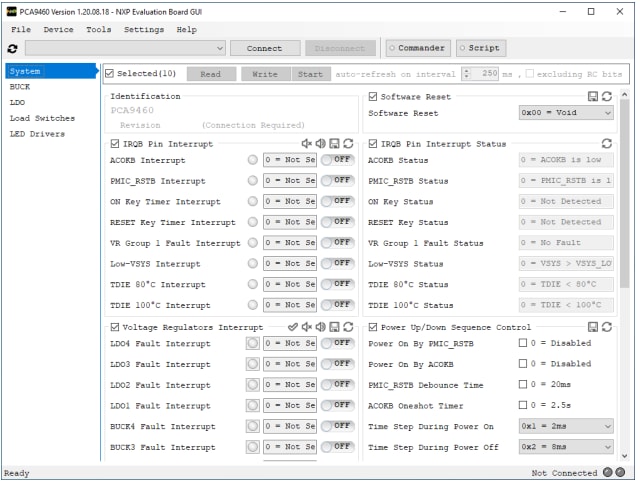

  4. PCA9460.exeファイルを実行します。インターフェースのウィンドウを図2に示します。
GS-KIT-PCA9460-EVBPCA9460.exe interface window

前へハードウェアの入手
次へハードウェアの構成

4. ハードウェアの構成

4.1 ハードウェアの起動設定

FTDIケーブルのワイヤを以下のピンに接続します。配線の段階では、必ず電源がオフであり、USBコネクタが接続されていないことを確認してください。

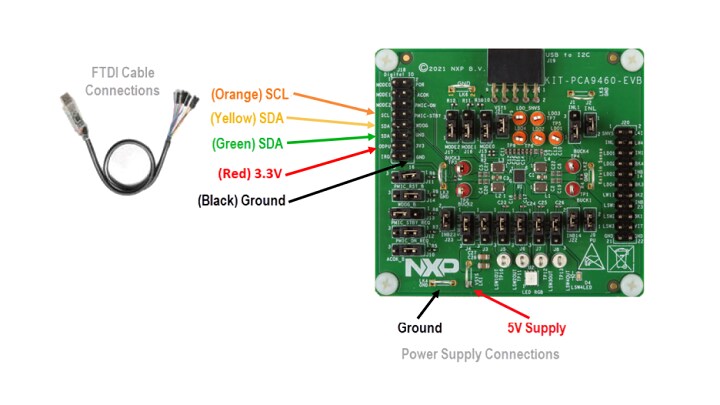

GS-KIT-PCA9460-EVB Connections
  1. FTDIケーブルのSDA（両方）、SCL、グランド、および3.3 Vのワイヤを接続します。
    • a. SCLシリアル・クロック信号（オレンジ色のケーブル）を「Digital IO」コネクタ (J18) のピン7に接続します。
    • b. 双方向にデータをやり取りできるように、両方のSDAシリアル・データ・ワイヤ（黄色と緑色のケーブル）を接続します。黄色のケーブルを「Digital IO」コネクタ (J18) のピン9に、緑色のケーブルをピン11に接続します。
    • c. グランド信号（黒色のケーブル）を「Digital IO」コネクタ (J18) のピン12またはピン16に接続します。
    • d. 3.3V供給ワイヤ（赤色のケーブル）を「Digital IO」コネクタ (J18) のピン14に接続します。
  2. 電源がオフの状態で、5.0 Vの電源をLK1コネクタに、対応するグランドをLK4に接続します。
  3. 電源を入れます。
  4. FDTIケーブルのUSBコネクタをPCに接続します。

前へソフトウェアの入手
次へ設計・リソース

設計・リソース

ボード情報

その他の参考情報

PCA9460：超低消費電力アプリケーション向け13チャネル・パワー・マネジメントIC (PMIC) のページに加えて、以下のサイトもご覧ください。
