FRDM-IMX91開発ボードのスタート・ガイド

最終更新日時： 2025-02-13 14:52:00サポート FRDM i.MX 91

このドキュメントの内容

1
パッケージの内容
2
ソフトウェアの入手
3
ビルドと実行
4
開発者エクスペリエンス

プロジェクトとチュートリアル
設計・リソース

お客様の FRDM i.MX 91

このドキュメントの内容

1. パッケージの内容

次のセクションでは、FRDM-IMX91をブートする手順について説明します。

開発キットの内容：

NXPのWi-Fi 6トライラジオIW610に基づくオンボードu-blox MAYA-W476モジュールを搭載したFRDM-IMX91ボード
ケーブル：アセンブリ、USB 2.0、Type-Cオス - Type-Aオス
ソフトウェア：eMMCにプログラムされたLinux BSPイメージ
クイック・スタート・ガイド

パッケージ内容の説明ビデオを見て、FRDM-IMX91でのアプリケーションの開発を始めましょう。詳細については、i.MX 91アプリケーション・プロセッサのドキュメントをご覧ください。

1.1 ボードの概要

FRDM-IMX91 Top

図1. FRDM-IMX91上面

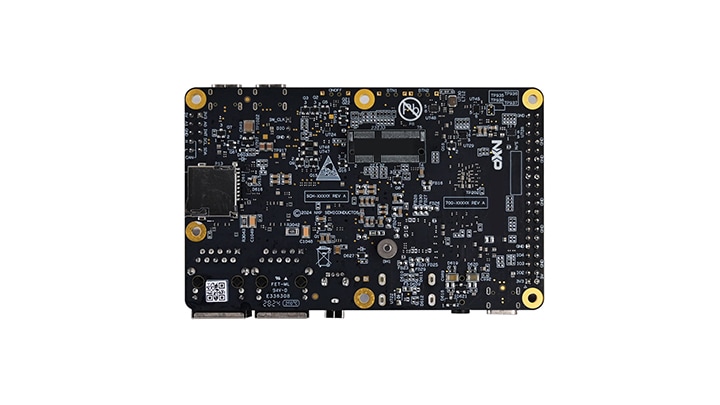

図2. FRDM-IMX91底面

完了としてマーク：1.1 ボードの概要

1.2 eMMCからのブート

FRDM-IMX91では、ビルド済みのNXP Linuxバイナリ・デモ・イメージがeMMCに書き込まれています。内部のバイナリを変更することなく、eMMCからのブートにより、Linux上で他のアプリケーションをビルドするための特定の機能を備えたデフォルトのシステムが提供されます。

NXPの組込みLinux®の詳細については、次のセクションを参照してください。

完了としてマーク：1.2 eMMCからのブート

1.3 USBデバッグ・ケーブルの接続

付属のUSB Type-Cケーブルをデバッグ用UARTポートP16に接続し、ケーブルのもう一方の端をホスト・コンピュータに接続します。

2つのUART接続がホスト・コンピュータに表示されます。最初のポートがA55コアのシステム・デバッグ用です。

ターミナル・アプリケーションに慣れていない場合は、ステップ1.4に進む前に、Minicomチュートリアル、Tera Termチュートリアル、PuTTYチュートリアルのいずれかのチュートリアルを参照してください。

Linuxでデバッグする場合は、CH342F Linuxドライバがインストールされていることを確認してください。

完了としてマーク：1.3 USBデバッグ・ケーブルの接続

1.4 ブート・スイッチの設定

SW1 [4-1]はブート設定用スイッチです。デフォルトでは、ブート・デバイスはeMMC/uSDHC1です。

ブート・モード	SW1-2	SW1-1
シリアル・ダウンローダ	0	1
USDHC1 8ビットeMMC 5.1	1	0
USDHC2 4ビットSD3.0	1	1

完了としてマーク：1.4 ブート・スイッチの設定

1.5 LCDパネルの接続（オプション）

パラレルLCDパネル (TM050RDH03-41) をP11 2 x 20ピンEXPIに接続します。電源ケーブルを電源コネクタ (P1) に接続します。u-bootフェーズでDTBを「imx91-11x11-frdm-tianma-wvga-panel.dtb」に切り替えます。

完了としてマーク：1.5 LCDパネルの接続（オプション）

1.6 ボードの起動

電源ケーブルを電源コネクタ (P1) に接続します。

ボードは、デフォルトではeMMCからブートするように設定されています。プロセッサはeMMCからのブータブル・イメージの実行を開始します。Arm® Cortex®-A55のシリアル・コンソールに情報が表示されます。ボードが起動すると、LCDパネルの左上隅に1羽のペンギンが表示され、左上にLinuxターミナルのアイコン、右上にタイマが表示されます。これで準備が完了しました。

完了としてマーク：1.6 ボードの起動

1.7 Wi-Fi、Bluetooth、および802.15.4ドライバ・モジュールのロード

FRDM-IMX91で動作するLinuxにログインするには、i.MX Linux OSのデフォルトのログイン・ユーザー名として「root」を使用します。パスワードはありません。以下のコマンドを使用して、カーネルにWi-FiとBluetoothモジュールをロードします。

root@imx91frdm:~# modprobe moal mod_para=nxp/wifi_mod_para.conf
root@imx91frdm:~# ifconfig mlan0 up
root@imx91frdm:~# modprobe btnxpuart
root@imx91frdm:~# hciconfig hci0 reset

詳細については、FRDM-IMX91コネクティビティ・トレーニング - NXPコミュニティをご覧ください。

完了としてマーク：1.7 Wi-Fi、Bluetooth、および802.15.4ドライバ・モジュールのロード

次へソフトウェアの入手

2. ソフトウェアの入手

i.MX Linuxボード・サポート・パッケージ (BSP) は、特定のi.MX開発プラットフォームで組込みLinuxイメージをブートするために使用されるバイナリ・ファイル、ソース・コード、およびサポート・ファイルの集まりです。

Linuxバイナリ・デモ・ファイルの現在のリリースは、Linuxダウンロード・ページにあります。その他のドキュメントは、i.MXソフトウェアおよび開発ツールのLinuxセクションにあるi.MX Linuxドキュメント・バンドルで入手できます。

2.1 概要

FRDM-IMX91は、eMMCおよびSDカードからのブートをサポートしています。

このスタート・ガイドでは、Linux BSPイメージをSDカードに書き込むいくつかの方法の概要を説明します。経験豊富なLinux開発者は、必要に応じて他のオプションを検討することができます。

完了としてマーク：2.1 概要

2.2 NXP Linux BSPのビルド済みイメージのダウンロード

FRDM i.MX 91開発ボードには、FRDM-IMX91用の最新のビルド済みイメージが用意されています。

ビルド済みのNXP Linuxバイナリ・デモ・イメージは、プロセッサの使用および評価のための標準的なシステムと基本的な機能のセットを提供します。システムを変更する必要なしに、ユーザーはハードウェアのインターフェースを評価し、SoC機能をテストし、ユーザー空間のアプリケーションを実行できます。

完了としてマーク：2.2 NXP Linux BSPのビルド済みイメージのダウンロード

2.3 Universal Update Utility (UUU) を使用したNXP Linux BSPイメージの書き込み

「パッケージの内容」セクションでの接続に加えて、適切なUSBケーブルを使用してUSB1をホスト・マシンに接続します。

ボードの電源を切ります。「1.5 ブート・スイッチの設定」セクションを参照し、シリアル・ダウンロード・プロトコル (SDP) モードでブートするようにボードを設定します。

ホスト・マシンで使用されているOSに応じて、Linux BSPイメージをSDカードに転送する方法は異なります。詳細な手順については、以下のオプションを選択してください。

Linux^®

LinuxディストリビューションにUUUをインストールする

UUU GitHubのページから最新の安定ファイルをダウンロードします。UUUについてさらにサポートが必要な場合は、この広範なチュートリアルを参照してください。

uuu
libusb1（apt-getまたは他のパッケージ・マネージャ経由）

NXP Linux BSPイメージをボードに書き込む

デフォルトでは、イメージがSDカードに書き込まれます。他のデバイスにイメージを書き込む方法については、UUU GitHubのページを参照してください。

ターミナル・アプリケーションを開き、uuuとFRDM-IMX91用の最新のLinuxディストリビューションが格納されている場所にディレクトリを変更します。uuuファイルに実行権限を追加し、ファイルを実行します。uuuはUSBデバイスが接続されるまで待機します

$ chmod a+x uuu $ sudo ./uuu -b sd_all imx-image-full-imx91frdm.rootfs.wic.zst

FRDM-IMX91のブート・モードがシリアル・ダウンロード・モードに切り替わっていることを確認します。ボードの電源を入れると、uuuはSDカードへのイメージの書き込みを開始します。

完了したら、ボードの電源を切り、ターミナルを閉じます。SDカードからブートするためのボードの設定についてさらにサポートが必要な場合は、1.5 ブート・スイッチの設定を参照してください。

Windows^®

WindowsディストリビューションにUUUをインストールする

uuu.exe
シリアルUSBドライバ（お使いのボードとWindowsのインストール環境によって異なります – Windowsのデバイス・マネージャを確認してください）

NXP Linux BSPイメージをボードに書き込む

コマンド・プロンプト・アプリケーションを開き、uuu.exeファイルとFRDM-IMX91用のLinuxリリースが格納されているディレクトリに移動します。

uuu.exe -b sd_all imx-image-full-imx91frdm.rootfs.wic.zst

FRDM-IMX91のブート・モードがシリアル・ダウンロード・モードに切り替わっていることを確認します。ボードの電源を入れると、uuuはボードへのイメージのコピーを開始します。

完了したら、ボードの電源を切り、コマンド・プロンプト・アプリケーションを終了します。SDカードからブートするためのボードの設定についてさらにサポートが必要な場合は、1.5 ブート・スイッチの設定を参照してください。

完了としてマーク：2.3 Universal Update Utility (UUU) を使用したNXP Linux BSPイメージの書き込み

前へパッケージの内容

次へビルドと実行

3. ビルドと実行

このセクションでは、FRDM-IMX91用Yocto BSPイメージをビルドする方法に加えて、Matterのサポートを追加する方法、およびDebianのリリース・イメージをビルドする方法の概要を説明します

3.1 FRDM-IMX91用Yocto BSP

FRDM-IMX91 BSPリリースは、Yocto Project 5.0 (Scarthgap) を使用したi.MX SW 2024 Q3リリースがベースとなっています。ソース・コードからFRDM-IMX91イメージをビルドするには、まずi.MX Yoctoプロジェクトのユーザー・ガイドをお読みになり、YoctoプロジェクトとYoctoのビルドについて理解してください。その後、以下の手順に従ってFRDM-IMX91用のイメージをビルドしてください。

i.MX SW 2024 Q3 BSPリリースのダウンロード：

$ repo init -u https://github.com/nxp-imx/imx-manifest -b imx-linux-scarthgap -m imx-6.6.36-2.1.0.xml
$ repo sync

Yoctoコード・ベースへのmeta-imx-frdmレイヤの統合：

$ cd ${MY_YOCTO}/sources
$ git clone https://github.com/nxp-imx-support/meta-imx-frdm.git

Yocto Projectの設定：

$ cd ${MY_YOCTO}
$ MACHINE=imx91frdm DISTRO=fsl-imx-xwayland source sources/meta-imx-frdm/tools/imx-frdm-setup.sh -b frdm-imx91

イメージのビルド：
```
$ bitbake imx-image-full
```

SDカードのイメージの書き込み：

$ zstdcat imx-image-full-imx91frdm.rootfs.wic.zst | sudo dd of=/dev/sdx bs=1M && sync

または、uuuを使用してSDカードにイメージを書き込む場合：

$ uuu -b sd_all imx-image-full-imx91frdm.rootfs.wic.zst

ブート・スイッチSW1[1:4]を「1100」に切り替えてSDカードからのブートを選択したら、SDカードを挿入してFRDM-IMX91ボードの電源を入れます。

完了としてマーク：3.1 FRDM-IMX91用Yocto BSP

3.2 FRDM-IMX91でのMatterのサポート

FRDM-IMX91はMatterをサポートしています。Matterのサポートを追加するには、以下の手順に従ってYoctoのビルドにMatterのレイヤを含めてください。

i.MX SW 2024 Q3 BSPリリースのダウンロード：

$ repo init -u https://github.com/nxp-imx/imx-manifest -b imx-linux-scarthgap -m imx-6.6.36-2.1.0.xml
$ repo sync

i.MX Matter Yoctoレイヤのダウンロード：

$ cd ${MY_YOCTO}/sources/meta-nxp-connectivity
$ git remote update
$ git checkout imx_matter_2024_q3

Yoctoコード・ベースへのmeta-imx-frdmレイヤの統合：

$ cd ${MY_YOCTO}/sources
$ git clone https://github.com/nxp-imx-support/meta-imx-frdm.git

Yocto Projectの設定：

$ cd ${MY_YOCTO}
$ MACHINE=imx91frdm-iwxxx-matter DISTRO=fsl-imx-xwayland source sources/meta-imx-frdm/tools/imx-frdm-matter-setup.sh bld-xwayland-imx91

イメージのビルド：

$ bitbake imx-image-multimedia

完了としてマーク：3.2 FRDM-IMX91でのMatterのサポート

3.3 FRDM-IMX91でのDebian

FRDM-IMX91はDebian 12 OSをサポートしています。i.MX Debian Linux SDKディストリビューションでは、NXPが提供するカーネルおよびブート・ローダとDebianディストリビューションのユーザー空間イメージが組み合わされており、これには以下のものが含まれています。

Debianに基づくrootfs
1. Debianベース（基本パッケージ）
2. Debianサーバ（GUIデスクトップを含まない、より多くのパッケージ）
3. Debianデスクトップ（GNOME GUIデスクトップを含む）
Linuxカーネル
BSPコンポーネント
各種アプリケーション（グラフィックス、マルチメディア、ネットワーク、コネクティビティ、セキュリティ、AI/ML）

NXPのDebian Linux SDKディストリビューションの詳細については、NXPのi.MXおよびLayerscape用Debian Linux SDKディストリビューションを参照してください

Debianでのクイック・スタート

DebianでFRDM-IMX91用にSDカードを作成するには、以下の手順に従ってください。

Linuxホストにflexインストーラをダウンロードします

$ wget http://www.nxp.com/lgfiles/sdk/lsdk2412/flex-installer
$ chmod +x flex-installer
$ sudo mv flex-installer /usr/bin

LinuxホストにSDカードを差し込み、以下のとおりにイメージをインストールします

# format SD card
$ flex-installer -i pf -d /dev/sdb
# automatically download and install images into SD card
$ flex-installer -i auto -d /dev/mmcblk1 -m imx91frdm

FRDM-IMX91ボードにSDカードを差し込み、以下のとおりに追加パッケージをインストールします
1. イーサネット・ネットワーク・インターフェースをDHCPで設定するか、手動で設定します
2. 例えば以下のように、正確なシステム時刻を設定します
3. GNOME GUIデスクトップ・バージョン用の追加パッケージをインストールします
4. または、GUIデスクトップを含まないサーバ・バージョン用の追加パッケージをインストールします
5. インストールが完了したら、rebootコマンドを実行してDebianデスクトップまたはサーバ・システムを起動します

Flexbuildを使用したDebianイメージのビルド

Flexbuildを使用してFRDM-IMX91用のDebianイメージをビルドするには、以下の手順に従ってください。

ビルド環境の設定

$ git clone https://github.com/nxp/flexbuild
$ cd flexbuild && source setup.env
#Continue to run commands below in case you need to build in Docker due to lack of Ubuntu 22.04 or Debian 12 host
$ bld docker
$ source setup.env

Flexbuildを使用したイメージのビルド
```
$ bld -m imx91frdm
```

Flexbuildの使用：

イメージの個々の部分をビルドするには、Flexbuildを使用するための以下のコマンド・リストを確認してください

$ bld uboot -m imx91frdm (compile u-boot image for imx91frdm)
$ bld linux (compile linux kernel for all arm64 i.MX machines)
$ bld bsp -m imx91frdm (generate BSP firmware)
$ bld boot (generate boot partition tarball including kernel, dtb, modules, distro bootscript for iMX machines)
$ bld multimedia (build multimedia components for i.MX platforms)
$ bld rfs -r debian:server (generate Debian server rootfs)
$ bld apps -r debian:server (compile apps against runtime dependencies of Debian server RootFS)
$ bld merge-apps -r debian:server (merge iMX-specific apps into target Debian server RootFS)
$ bld packrfs -r debian:server (pack and compress target debian server rootfs)

完了としてマーク：3.3 FRDM-IMX91でのDebian

前へソフトウェアの入手

次へ開発者エクスペリエンス

4. 開発者エクスペリエンス

NXPでは、あらゆるスキル・レベルのユーザーが開発を迅速化できるように、プラットフォームのさまざまな特長や機能に基づく広範なサンプル・アプリケーションを提供しています。

4.1 アプリケーション・コード・ハブ

アプリケーション・コード・ハブ (ACH) リポジトリでは、NXPの社内エキスパートが開発したマイクロコントローラおよびプロセッサのソフトウェア・サンプル、コード・スニペット、アプリケーション・ソフトウェア・パック、デモなどを簡単に見つけることができます。このスペースでは、マイクロコントローラおよびプロセッサのアプリケーションをすばやく簡単に一貫した方法で検索できます。

ACHには、特定のアプリケーションをすばやく見つけるためのフィルタと検索のオプションがあります。Git機能のサポートにより、ユーザーの開発環境でアプリケーションを簡単にインポートして使用できます。

アプリケーション・コード・ハブ (ACH) の詳細については、こちらのリンクをご覧ください。

完了としてマーク：4.1 アプリケーション・コード・ハブ

4.2 I.MXアプリケーション・プロセッサ用GoPoint

i.MXアプリケーション・プロセッサ用GoPointは、Linux BSPに含まれているビルド済みアプリケーションを起動するためのユーザー・フレンドリーなアプリケーションで、i.MX SoCのさまざまな機能をすばやく実際に体験してみることができます。GoPointは、高度な機能に加え、GitHubで提供されているアプリケーション用のソース・コードとビルド・レシピを使用して、実装のための実用的なソリューションを提供します。

GoPointの詳細については、こちらのリンクをご覧ください。

完了としてマーク：4.2 I.MXアプリケーション・プロセッサ用GoPoint

前へビルドと実行

次へProject and Tutorials: Linuxのデバッグ・ターミナル

Linuxのデバッグ・ターミナル

シリアル通信コンソールの設定

Serial-to-USBドライバは、CH342F Linuxドライバから入手できます。

Linuxホスト・マシンのコマンド・プロンプトで、次のコマンドを実行してポート番号を確認します。

ls /dev/ttyCH343USB*

最初の番号はArm® Cortex®-A55用です。

Minicom

次のコマンドを使用して、Minicomプログラムをインストールし、実行します。

Ubuntuパッケージ・マネージャを使用してMinicomをインストールします

sudo apt-get install minicom

事前に確認したポート番号を使用して、コンソール・ウィンドウでMinicomを起動します

sudo minicom /dev/ttyCH343USB * -s

図に示すようにMinicomを設定し、設定を終了します。

前へ開発者エクスペリエンス

次へProject and Tutorials: Windowsのデバッグ・ターミナル

Windowsのデバッグ・ターミナル

シリアル通信コンソールの設定

FRDM-IMX91のWCH USBシリアル・チップは、2つのシリアル・ポートを列挙します。ポートがCOM11、COM12であるとします。最初のポート (COM11) はArm® Cortex®-A55からのシリアル・コンソール通信用です。Serial-to-USBドライバは、CH342F Windowsドライバから入手できます。

注：i.MXボードの仮想COMポートのポート番号を確認するには、Windowsのデバイス・マネージャを開き、［ポート (COMとLPT)］でUSBシリアル・ポートを探します。

Tera Term

Tera Termは、オープン・ソースのターミナル・エミュレーション・アプリケーションです。このプログラムは、NXP開発プラットフォームの仮想シリアル・ポートから送信された情報を表示します。

Tera Termをダウンロードします。ダウンロードしたら、インストーラを実行し、このウェブページに戻って手順を続行します
TeraTermを起動します。初めて起動する際には、次のダイアログが表示されます。［Serial（シリアル）］オプションを選択します。ボードが接続されている場合は、COMポートが自動的にリスト内に表示されます
事前に確認したCOMポート番号を使用して、シリアル・ポートをボーレート115,200、8データ・ビット、パリティなし、1ストップ・ビットに設定します。この設定は［Setup（セットアップ）］→［Serial Port（シリアル・ポート）］から行うことができます
接続が確立されているか検証します

PuTTY

PuTTYは、広く利用されているターミナル・エミュレーション・アプリケーションです。このプログラムは、NXP開発プラットフォームの仮想シリアル・ポートから送信された情報を表示します。

PuTTYをダウンロードします。ダウンロードしたら、インストーラを実行し、このウェブページに戻って手順を続行します
選択したダウンロードのタイプに応じて、ダウンロードした実行ファイルをダブルクリックするか、［Start（スタート）］メニューから選択して、PuTTYを起動します
起動後に表示されるウィンドウで設定を行います。［Serial（シリアル）］ラジオ・ボタンを選択し、事前に確認したCOMポート番号を入力します。ボーレートもあわせて指定します。今回は115,200を入力します
［Open（開く）］をクリックして、シリアル接続を確立します。ボードが接続されていて、正しいCOMポートが入力されていれば、ターミナル・ウィンドウが開きます。設定が正しくない場合は、アラートが表示されます
