MC9S12G240 Ultra Reliable 16-bit Tower System Module

TWR-S12G240

画像にカーソルを合わせると拡大表示されます。

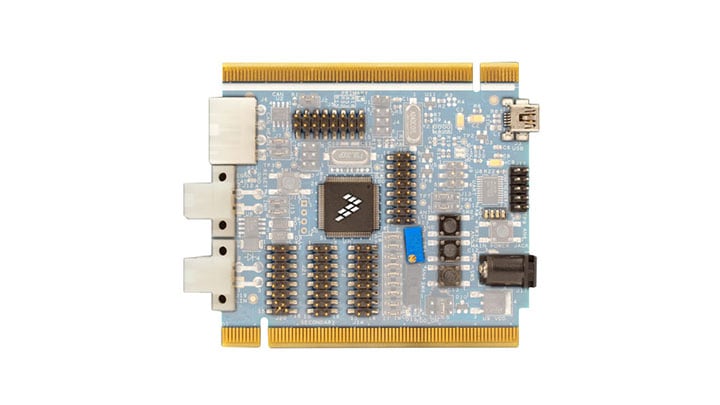

The TWR-S12G240 is a demonstration board for the NXP® MC9S12G240 automotive 16-bit MCUs.

  • An integrated open-source BDM, software tools, and examples provided with the development board make application development and debug quick and easy
  • All MCU signals are available on one or both edge connectors
  • The TWR-S12G240 operates as a standalone debug tool and can also be combined and used as part of the modular Tower® System development platform

製品詳細

セクションを選択:

対応製品

プロセッサ＆マイクロコントローラ

16ビットS12/S12Xマイクロコントローラ

  • S12G: Ultra-Reliable S12G General Purpose Automotive and Industrial Microcontrollers

Features

Microcontroller

  • MC9S12G240, 100 LQFP

Memory

  • 240 KB flash
  • 4096B EEPROM
  • 11298B RAM

Connectivity

  • SCI
  • SPI
  • MSCAN
  • 1 ea. high-speed CAN Physical Layer Transceiver
  • 1 ea, Enhanced LIN Physical Layer Transceiver
  • RS-232 Serial Data Physical Layer Transceiver
  • 5 2x8, 0.1" CTR, to access MCU pin signals

Power Management

  • Power input from OSBDM, Tower System, or External 12 V Barrel Connector
  • 25 MHz Bus Frequency
  • Internal oscillator
  • Integrated open source BDM (OSBDM)

User Components

  • 4 user Push-Button Switches
  • 4 user LED Indicators

購入オプション

  • TWR-S12G240-KIT

  • TOWER KIT FOR S12G240.

    • Part Number TWR-S12G240 contains:
      • TWR-S12G240 board with a MC9S12G240 16-bit MCU
      • DVD with IDE software, training materials and collateral
      • USB cable
      • DB9 to IDC 2X5 Socket Header
      • NXP Warranty Card
    • Part Number TWR-S12G240-KIT also contains:
      • TWR-ELEV: Tower System Elevator Module
      • TWR-PROTO: Prototyping Module with perfboard area
