TEA2376DB1602 300W PFC Demo Board.
キットの内容：
- TEA2376DB1602デモ・ボード x 1
デザイン・ファイル
2 設計・ファイル
-
プリント基板と回路図
TEA2376DB1602 Schematics
-
Design Tool
TEA2376DB1602 Design Files
- アナログ・ツールボックス
- TEA2376DB1602
TEA2376DB1602 300 W PFCデモ・ボード
TEA2376DB1602 アラートの受信
TEA2376は、高効率電源用のデジタル・コンフィギュラブル2相インターリーブPFCコントローラであり、SO14およびSO10パッケージを採用しています。効率を最適化するために、PFCは不連続導通モードまたはバレー・スイッチングによる擬似共振モードで動作します。
TEA2376は、テレビ、コンピューティング、サーバ、産業用電源に適しています。効率のよい低負荷動作のために、位相シェディングとバースト・モード動作を備えています。TEA2376は、高力率と低THDをサポートし、GUIによって独立して設定できる多くの保護機能を備えています。
TEA2376は、標準で最大1000 Wの電力レベルに向けて、外付け部品数が少なく設計が簡単で、高効率かつ信頼性の高いインターリーブPFCを実現します。

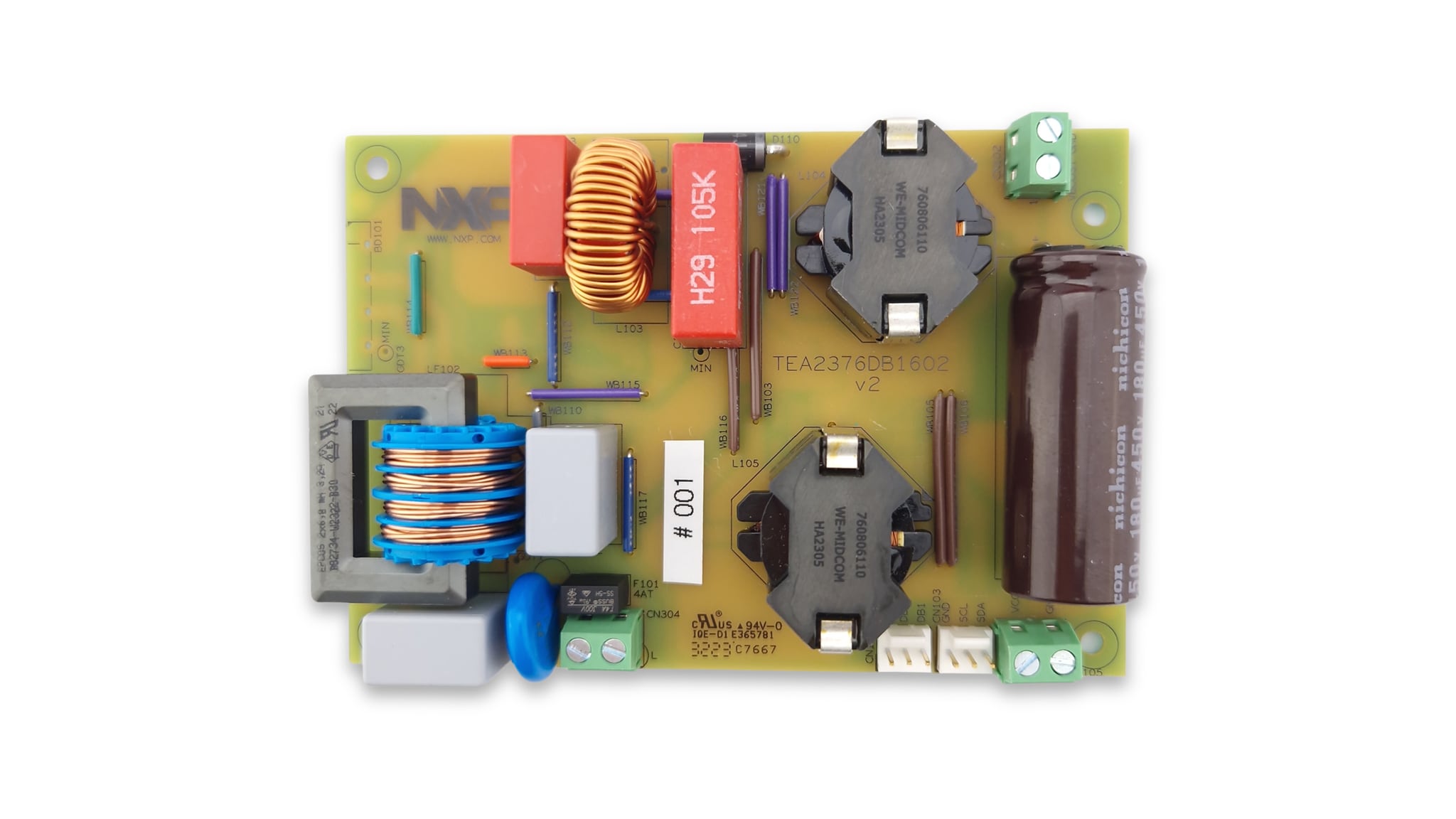

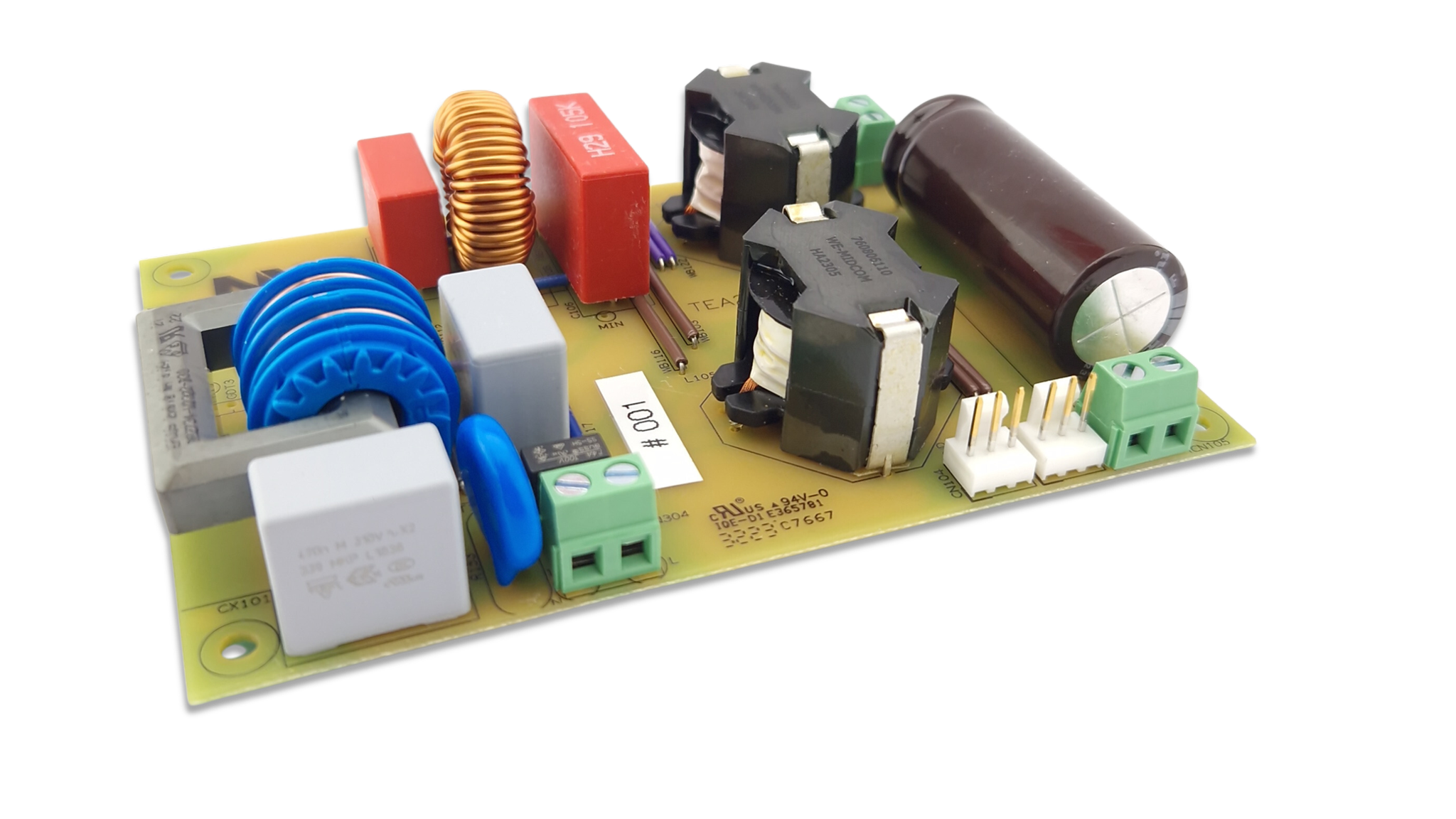

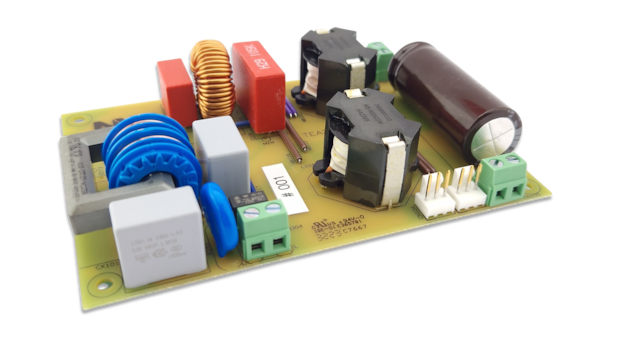

TEA2376DB1602は、300 W/395 VインターリーブPFC電源用デモ・ボードです。TEA2376DTインターリーブPFCコントローラICとTEA2209アクティブ・ブリッジ・コントローラICを使用しています。Windows OS PCとRDK01DB1563 USB I²Cインターフェースを組み合わせることで、TEA2376コントローラの動作設定を変更したり、電源のステータス情報を収集したりできます。
製品詳細
対応製品
パワーマネージメント
PFC内蔵AC-DCコントローラ
- TEA2376: TEA2376xT、デジタル・コンフィギュラブル・インターリーブPFCコントローラ
特長
TEA2376の特長
- インターリーブPFCコントローラ
- プログラム可能な位相シェディングおよびバースト・モード動作
- 高PFおよび低THD
- 低い可聴ノイズ
- バレー/ゼロ電圧スイッチングによるスイッチング損失の最小化
- デュアルOVP、UVP、OTP、OCPなど、プログラム可能な多くの保護機能
TEA2209の特長
- 従来のダイオード・ブリッジに代わるアクティブ・ブリッジ整流器コントローラ
- 非常に低いIC消費電力 (2 mW)
- 高電圧レベル・シフタを内蔵
- 4つの整流用MOSFETをすべて直接駆動
- 非常に少ない外部部品数
- Xコンデンサ放電を内蔵 (2 mA)
- 自己給電
- すべての外付けパワーMOSFETのディセーブル機能
TEA2376DB1602の特長
- インターリーブPFCのユニバーサル主電源：300 W、395 V @0.76 A
- アクティブ・ブリッジ整流器＋インターリーブPFCコンバータ
- あらゆる負荷条件で高効率。効率1と効率2を参照
- 優れたPFおよびTHD特性
