FRDMFS6522LAEVM
-
Freedom Expansion kit, FS6522 system Basis Chip with KL25Z.
- FRDMFS6522LAEVM
- FRDM-KL25Z
- Cable, Mini USB A to B
- 1 x 2 pins connector
- 1 x 8 pins connector
- アナログ・ツールボックス

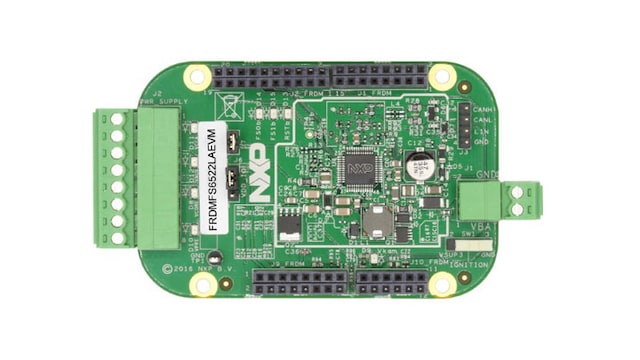

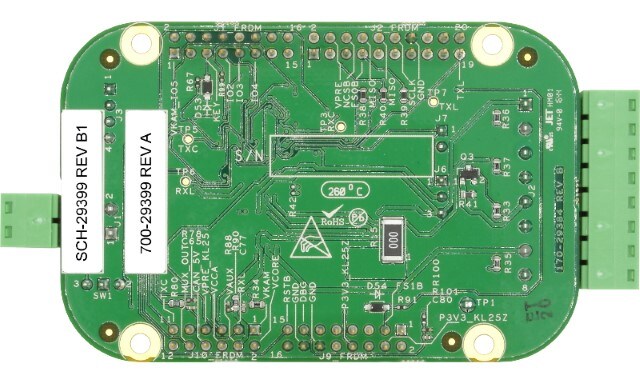

- FRDMFS6522LAEVM Evaluation Board
FS6522, System Basis Chip, DCDC 2.2 A Vcore FS1B LDT CAN
FRDMFS6522LAEVM evaluation module demonstrates the functionality of MC33FS6523 supports CAN FD and LIN with Vcore SMPS regulator up to 1.5 A. These Safety SBCs target ISO 26262 automotive functional safety standard.
NXP's analog product development boards provide an easy-to-use platform for evaluating NXP® products. The boards support a range of analog, mixed-signal and power solutions. They incorporate monolithic ICs and system-in-package devices that use proven high-volume SMARTMOS® technology. NXP products offer longer battery life, a smaller form factor, reduced component counts, lower cost and improved performance in powering state of the art systems.

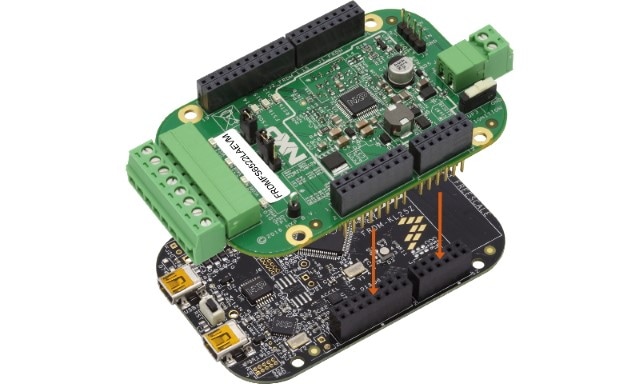

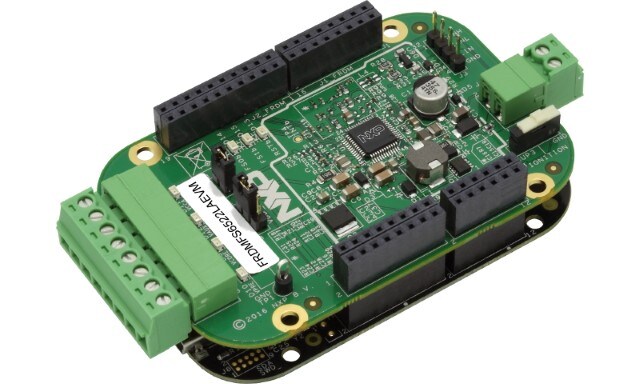

The tool can be used in a standalone mode. Control is done via a delivered KL25Z Freedom board plugged on it and accessible thanks to USB.
製品詳細
Features
General Specifications
- FS0b output pins
- KL25Z Freedom delivered with the EVM
Connectivity
- CAN FD and LIN connectors
- For easy connection with USB control
Power Management
- VCORE bridge resistor configured for 1.3 V
- VCCA configured to 3.3 V (5 V possible) with external PNP
- VAUX configured to 5 V (3.3 V possible)
- Vpre Regulator in Buck or Boost mode
Support
- SPI command is easily controlled by the FlexGUI downloadable here
購入オプション
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
設計・リソース
デザイン・ファイル
クイック・リファレンス
設計・ファイルの種類.
2 設計・ファイル
-
プリント基板と回路図
FRDMFS6522LAEVM - Printed Circuit Board bill of materials and design files
-
プリント基板と回路図
FRDMFS6522LAEVB Schematics
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
1 ソフトウェア・ファイル
-
アプリケーション例 ソフトウェア
FlexGUI
注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
