FRDM kits for MC12XSF and MC12XS6 families | NXP Semiconductors

画像にカーソルを合わせると拡大表示されます。

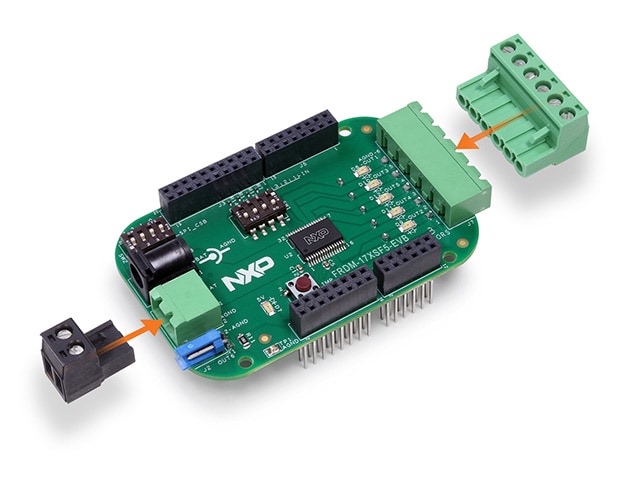

NXP's FRDM boards for MC12XSF and MC12XS6 are hardware tool for evaluation and development for the different industrial eXtreme switches such as automotive. These are 4 different boards pin-to-pin and software compatible that covers 4 different devices in SOIC32 package from these MC12XSF and MC12XS6 families.

These devices are 12 V quad or penta high side devices that features integrated control with high flexibility and a high number of protection and diagnostic functions.

These boards are easy to use thanks to the following interfaces:

FRDM-KL25Z and its SPIGEN Graphical User Interface
FRDM KL25z, KV10Z, K64F with Processor Expert components

デザイン・ファイル

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

KLシリーズ Arm Cortex-M0+

KL2x: Kinetis^® KL2x-72/96 MHz, USB Ultra-Low-Power Microcontrollers (MCUs) based on Arm^® Cortex^®-M0+ Core

KVシリーズArm Cortex-M4/M0+/M7

KV1x: Kinetis^® KV1x-75 MHz, Entry-Level 3ph FOC / Sensorless Motor Control MCUs based on Arm^® Cortex^®-M0+

パワー・ドライバ

ハイサイド・スイッチ

MC12XS6: External Automotive Lighting Multi-Channel eXtreme Switch

Features

Evaluation module

4 different boards to cover 4 different devices in SOIC32 package

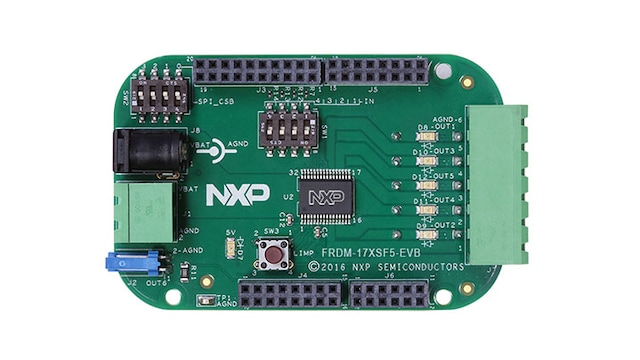

FRDM-17XSF5-EVB: covers MC17XSF500 and MC17XS6500 (5 outputs 17 mOhm)
FRDM-17XSF4-EVB: covers MC17XSF400 and MC17XS6400 (4 outputs 17 mOhm)
FRDM-08XSF4-EVB: covers MC08XSF421 and MC08XS6421 (2x08 mOhm and 2x21 mOhms)
FRDM-40XSF5-EVB: covers MC40XSF500 and MC40XS6500 (5 outputs 40 mOhm)

Can be driven by the 16-bit SPI using

KL25Z with SPIGen software
KL25Z, KV10Z and K64F using Processor Expert component Gen4eXtremeSwitch using CodeWarrior 10.6 or Kinetis Design Studio v3.0 or higher
With direct input signals in Failsafe mode operation (switch on board).

General Specifications

This board can control various types of loads such as solenoids, PLC, DC motors, bulbs, or LED.
These devices are 16-bit 5.0 MHz SPI, control of overcurrent profiles, channel control including PWM duty-cycles, output-ON and -OFF OpenLoad detections, thermal shut-down and prewarning, and fault reporting.

Power Management

Output current monitoring with programmable synchronization signal and battery voltage feedback.

Components

External smart power switch control.

購入オプション

クリックして展開

FRDM-40XSF5-EVB
アクティブ

Freedom Expansion Board, MC40XSF500 - High-Side Switch, 12V, Penta 40mOhms.

キットの内容

FRDM board
Connectors for power input/outputs
Quick Start Guide

$41.54 USD

保留中の在庫

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

FRDM-17XSF5-EVB-Image

クリックして展開

FRDM-17XSF5-EVB
アクティブ

Freedom Expansion Board, MC17XSF500 - High-Side Switch, 12V, Penta 17mOhm.

$41.54 USD

保留中の在庫

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

クリックして展開

FRDM-17XSF4-EVB
アクティブ

Freedom Expansion Board, MC17XSF400 - High-Side Switch, 18V, Quad 17mOhms.

$41.54 USD

保留中の在庫

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

クリックして展開

FRDM-08XSF4-EVB
アクティブ

Freedom Expansion Board, MC08XSF421 - High-Side Switch, 12V, Dual 8mOhms + Dual 21mOhms.

$41.54 USD

保留中の在庫

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

ドキュメント

クイック・リファレンスドキュメンテーションの種類

8 ドキュメント

コンパクトリスト

MC12XSFD3, Penta 40 mOhm High-side Switch - Data Sheet[MC12XSFD3]

PDFMar 11, 2015改訂 1.0
MC12XSFD4, Dual 8.0 mOhm and Dual 21 mOhm High-side Switch - Data Sheet[MC12XSFD4]

PDFFeb 18, 2015改訂 1.0
MC12XSFD1, 17 mOhm and 7.0 mOhm High-side Switches - Data Sheet[MC12XSFD1]

PDFJan 21, 2015改訂 1.0
MC07XSF517, Triple 7.0 mOhm and Dual 17 mOhm High Side Switch - Data sheet[MC07XSF517]

PDFSep 30, 2013改訂 2.0
MC17XSF500, Penta 17 mOhm High Side Switch - Data Sheet[MC17XSF500]

PDFSep 30, 2013改訂 2.0

Smart High-Side Switches Fact Sheet[ESWITCHFS]

PDFJul 29, 2022改訂 2

PEXMC12XSF-MC12XS6UG, Gen4eXtremeSwitch Processor Expert component - User’s guide[PEXMC12XSF-MC12XS6UG]はじめに

PDFMay 9, 2016改訂 1.0
KTFRDM-MC12XSFUG, FRDM-17XSF5-EVB, FRDM-17XSF4-EVB, FRDM-08XSF4-EVB and FRDM-40XSF5-EVB evaluation boards - User's guide[KTFRDM-MC12XSFUG]はじめに

PDFJul 18, 2018改訂 2.0

設計・リソース

デザイン・ファイル

クイック・リファレンス設計・ファイルの種類.

4 設計・ファイル

プリント基板と回路図
FRDM-08XSF4-EVB - Printed Circuit Board bill of materials and design files

ZIP改訂 1May 5, 2016 00:00:00132.26 KBFRDM-08XSF4-EVB_BOM_SCH
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
プリント基板と回路図
FRDM-40XSF5-EVB - Printed Circuit Board bill of materials and design files

ZIP改訂 1May 5, 2016 00:00:00131.57 KBFRDM-40XSF5-EVB_BOM_SCH
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
プリント基板と回路図
FRDM-17XSF4-EVB - Printed Circuit Board bill of materials and design files

ZIP改訂 1May 5, 2016 00:00:00132.09 KBFRDM-17XSF4-EVB_BOM_SCH
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
プリント基板と回路図
FRDM-17XSF5-EVB - Printed Circuit Board bill of materials and design files

ZIP改訂 1May 5, 2016 00:00:003.72 MBFRDM-17XSF5-EVB_BOM_SCH
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示

ソフトウェア

クイック・リファレンスソフトウェア・タイプ.

1 ソフトウェア・ファイル

アプリケーション例ソフトウェア
12XSF_SPIGEN_eval.spi

SPI改訂 1.0May 17, 2016 00:00:004.37 KB12XSF-SPIGEN
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示

注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
