Name: Evaluation Kit MC33816 SD6 Programmable Solenoid Controller with FRDM KL25Z
Price: 349.60 USD
Availability: InStock

画像にカーソルを合わせると拡大表示されます。

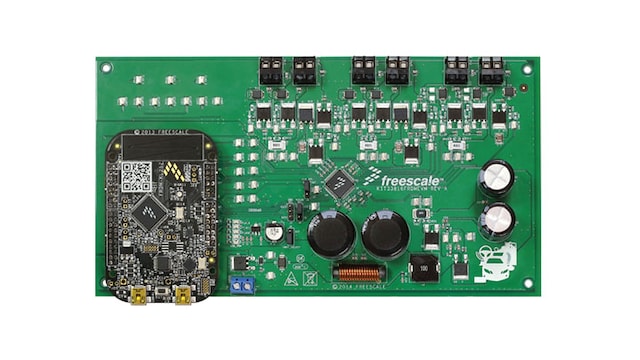

The KIT33816FRDMEVM Evaluation Board (EVB) is an easy-to-use circuit board that allows you to exercise all the functions of the NXP^® MC33816 direct injection pre-driver circuit. A PC communicates via USB to the EVB through a FRDM board FRDM-KL25Z used as a SPIdongle. The NXP SPIGen (version 7.1 and above) program provides the user interface to the MC33816 SPI port and allows you to program the Code RAM and Data Registers, send commands to the IC and receive status from the IC.

デザイン・ファイル

ソフトウェア

製品詳細

対応製品

パワー・ドライバ

パワートレイン＆エンジン制御

MC33816: SD6 Programmable Driver for Solenoid Control

プロセッサ＆マイクロコントローラ

KLシリーズ Arm Cortex-M0+

KL2x: Kinetis^® KL2x-72/96 MHz, USB Ultra-Low-Power Microcontrollers (MCUs) based on Arm^® Cortex^®-M0+ Core

Features

KIT33816FRDMEVM Features

MC33816 Direct Injection Predriver Integrated Circuit
FRDM-KL25Z for SPI communication and IO control
Power-conditioning circuitry
External MOSFETs used to control 4 injectors and 2 fuel pump
DC-DC control
+ 12 V VBAT supply provides the power to the two internal voltage regulators, VCCP and VCCP2.5.

MC33816 Features

Battery voltage range, 5.5 < VBATT < 32 V
Predrive operating voltage up to 72 V
High side/low side predrive PWM capability up to 100 kHz (30 nCoulomb)
All predrivers have four selectable slew rates
Eight selectable, predefined VDS monitoring thresholds
Encryption for microcode protection

購入オプション

クリックして展開

KIT33816FRDMEVM
アクティブ

Evaluation Kit - MC33816, SD6 Programmable Solenoid Controller with Freedom KL25Z.

キットの内容

KIT33816FRDMEVM Hardware
FRDM-KL25Z Hardware (pre-programmed)
Cable, USB A-M to B-M mini
Quick Reference Guide

$349.60 USD

在庫あり :1

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.
