MR-HGK-RT 無人航空機 (UAV) ロボティクス・リファレンス・デザイン

MR-HGK-RT 新規
アクティブ

画像にカーソルを合わせると拡大表示されます。

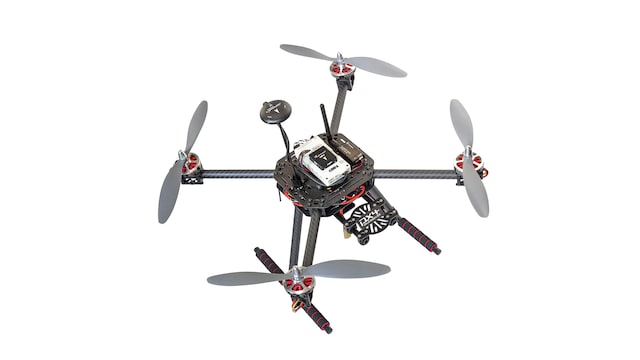

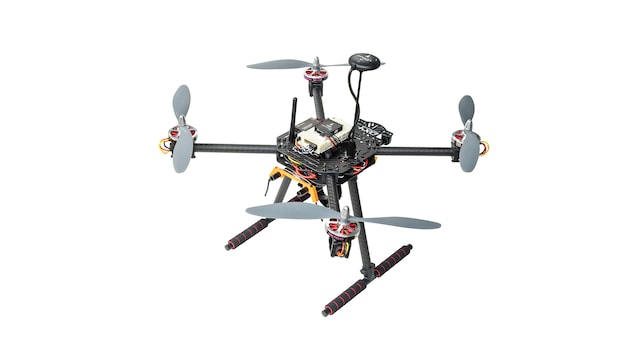

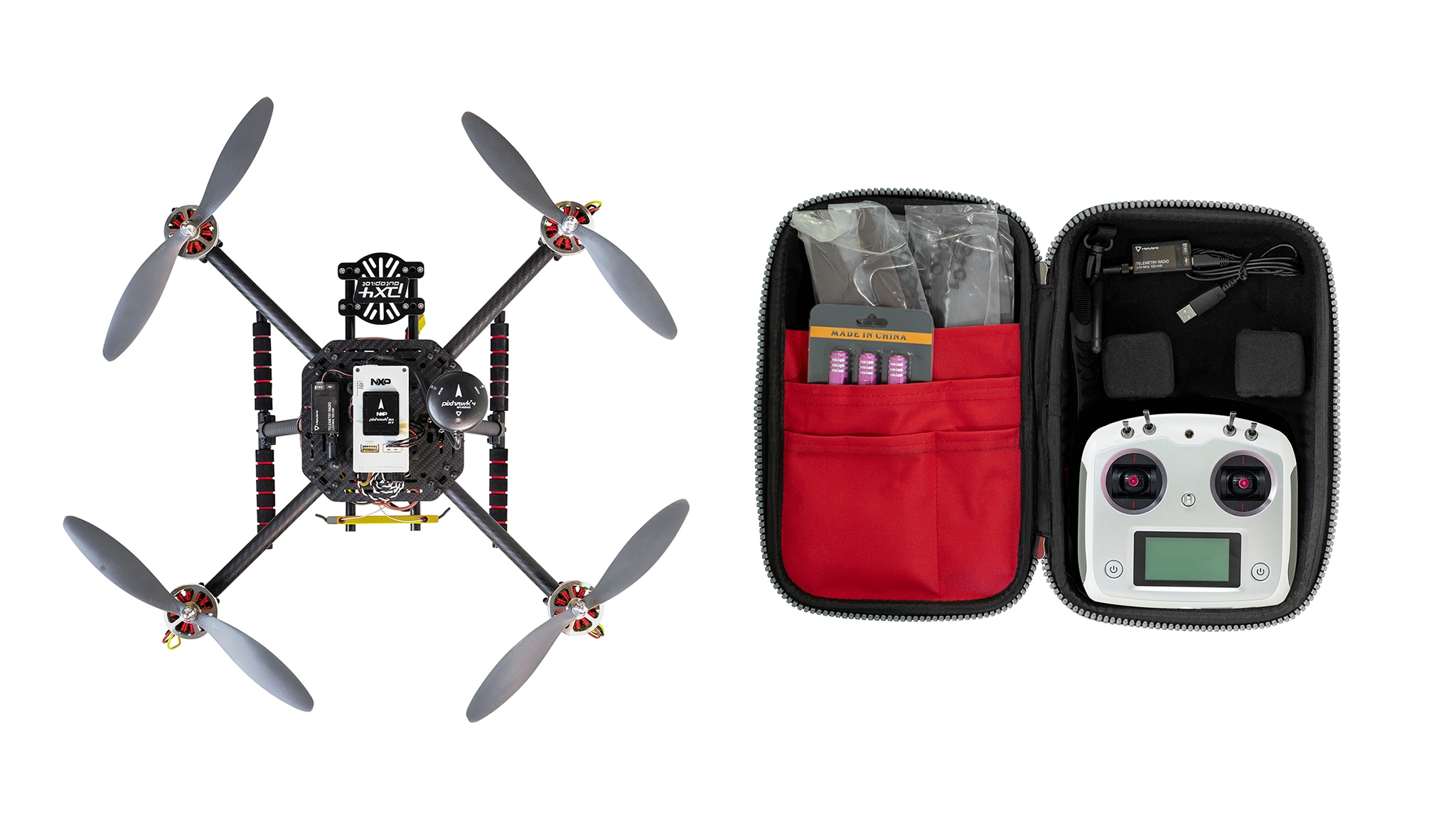

MR-HGK-RT NXPHoverGamesキットはUAVロボティクス向けのリファレンス・デザインであり、MR-VMU-RT1176リアルタイム機体管理ユニットとモジュール型のハードウェアを組み合わせて、ドローンを自身で組み立てることができます。PX4フライト・スタック、Zephyr RTOS、Cognipilotをサポートし、制御、通信、自律システムの柔軟な開発を可能にします。このプラットフォームは、BLDCモータ制御、配電、ネットワークの各機能を統合し、NavQPlus、RTK-GPS、テレメトリ無線などのコンポーネントに対する拡張サポートを備えています。この設計により、UAVやロボティクス・システムのプロトタイプ作成を迅速化できます。

ブロック図

図を選択する。:

ドローン・システム

Real-Time Vehicle Management Unit Block Diagram

リアルタイム機体管理ユニット

Drone System Block Diagram
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

i.MX RTクロスオーバーMCU

  • i.MX-RT1170: i.MX RT1170：Arm® Cortex®コア搭載1 GHzクロスオーバーMCU

特長

コア・コンポーネント

  • デュアルコアArm® Cortex-M7/M4 i.MX RT1176クロスオーバーMCU

機体およびロボティクスのコネクティビティ

  • 100Base-T1イーサネット、トリプルCAN FD (SIC)、UART、SPI、I²C、USB-C

フライトおよびアクチュエータ制御

  • 12のPWM出力、RC S-BUS、双方向D-Shotサポート1 Gbit/s

センシングとナビゲーション

  • トリプルIMU、デュアル気圧計、デュアルGPSインターフェース

モジュール型で拡張可能

  • NavQPlusコンパニオン・コンピュータおよびFRDMボードをサポート

ソフトウェア・エコシステム

  • PX4、Zephyr® RTOS、Cognipilot、MCUXpresso SDK

購入オプション

MR-HGK-RT-Image

クリックして展開

MR-HGK-RT
アクティブ

MR-HGK-RT Unmanned Aerial Vehicle Robotics Reference Design.

    $895.00 USD
    在庫あり :5

    通常 1～2営業日以内に配送

    カートに入れる
    代理店からの注文
    MR-VMU-RT1176-Image

    クリックして展開

    MR-VMU-RT1176
    アクティブ

    Real-Time Vehicle Management Unit (VMU).

      $300.00 USD
      入荷待ち
      カートに入れる
      代理店からの注文
