Differential and Gauge, Integrated Pressure Sensor (0 to 3.92 kPa)
The MPxx5004 family (MPXV5004G and MPVZ5004G series) is state-of-the-art monolithic silicon pressure sensors. They combine advanced micromachining techniques, thin-film metallization and bipolar processing to provide an accurate; high-level analog output signal that is proportional to the applied pressure.
製品詳細
Features
- Temperature compensated over 10° to 60°C

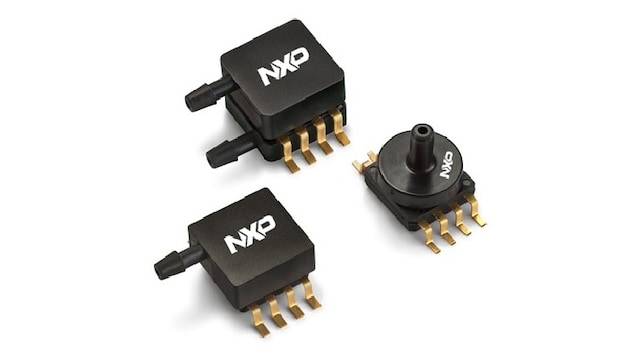

- Available in gauge surface mount (SMT) or through-hole (DIP) configurations
- Durable thermoplastic (PPS) package
- MPVZ5004G specific features:
- Designed for the appliance, consumer, health care and industrial markets
- The axial port has been modified to accommodate industrial grade tubing
- 1.5 percent maximum error for 0 to 100 mm H2O over +10° to +60°C with auto zero
- 2.5 percent maximum error for 100 to 400 mm H2O over +10° to +60°C with auto zero
- 6.25 percent maximum error for 0 to 400 mm H2O over +10° to +60°C without auto zero

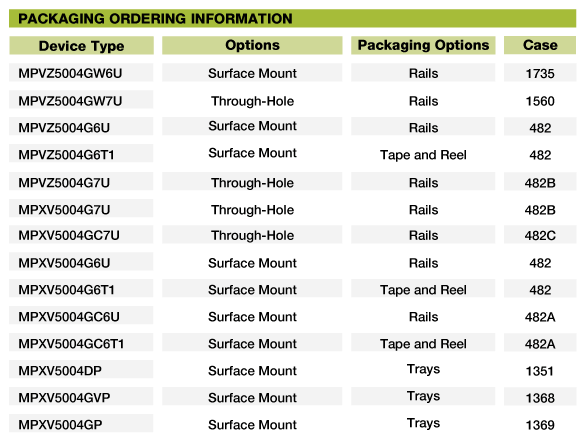

部品番号： MP3V5004DP, MP3V5004GC6, MP3V5004GC6U, MP3V5004GP, MP3V5004GVP, MPVZ5004G6, MPVZ5004G6U, MPVZ5004G7U, MPVZ5004GC6U, MPVZ5004GW6U, MPVZ5004GW7U, MPXV5004DP, MPXV5004GC6, MPXV5004GC6U, MPXV5004GC7U, MPXV5004GP, MPXV5004GVP.
Related Tools

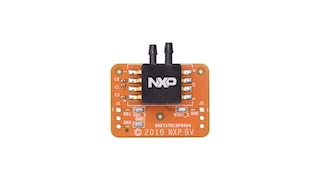

- FRDMKEO6DP5004/BRKTSTBCDP5004 - Demonstration and evaluation boards supporting the MPXV5004DP Differential Pressure sensor
購入/パラメータ
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
1-5 の 14 ドキュメント
-
アプリケーション・ノート
AN3956, DEMOAPEXSENSOR Usage - Application Notes
-
アプリケーション・ノート
AN1984 Handling Freescale Pressure Sensors
設計・リソース
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
3 ソフトウェア・ファイル
-
BSPとデバイスドライバ
Intelligent Sensing Framework for analog sensors
-
BSPとデバイスドライバ
Freedom Sensor ToolBox - Community Edition demo GUI for FRDMKE06DP5004
-
デバッグと可視化ツール
Freedom Sensor ToolBox - Community Edition (STB-CE)
