32-bit MCU for Automotive, Consumer and Industrial Applications

MPC5200B
  • 新規採用非推奨
  • このページでは、新規設計を推奨しない製品に関する情報を掲載しています。

The highly integrated, cost-effective NXP® MPC5200B MCU serves the processing-intensive network media gateway, network access storage, set-top box, audio jukebox automotive, Internet access, industrial automation, image detection/analysis, and electronic/medical instrumentation markets.

  • Enables high-speed data transfers and fast processing
  • Operates at only one watt
  • Incorporates a hardware-based memory management unit (MMU) for advanced memory protection schemes, fast task switching, and broad RTOS support
  • Supports automotive, networking, media, consumer, and industrial control applications
  • Provides users with a complete and flexible set of solutions

製品詳細

セクションを選択:

ブロック図

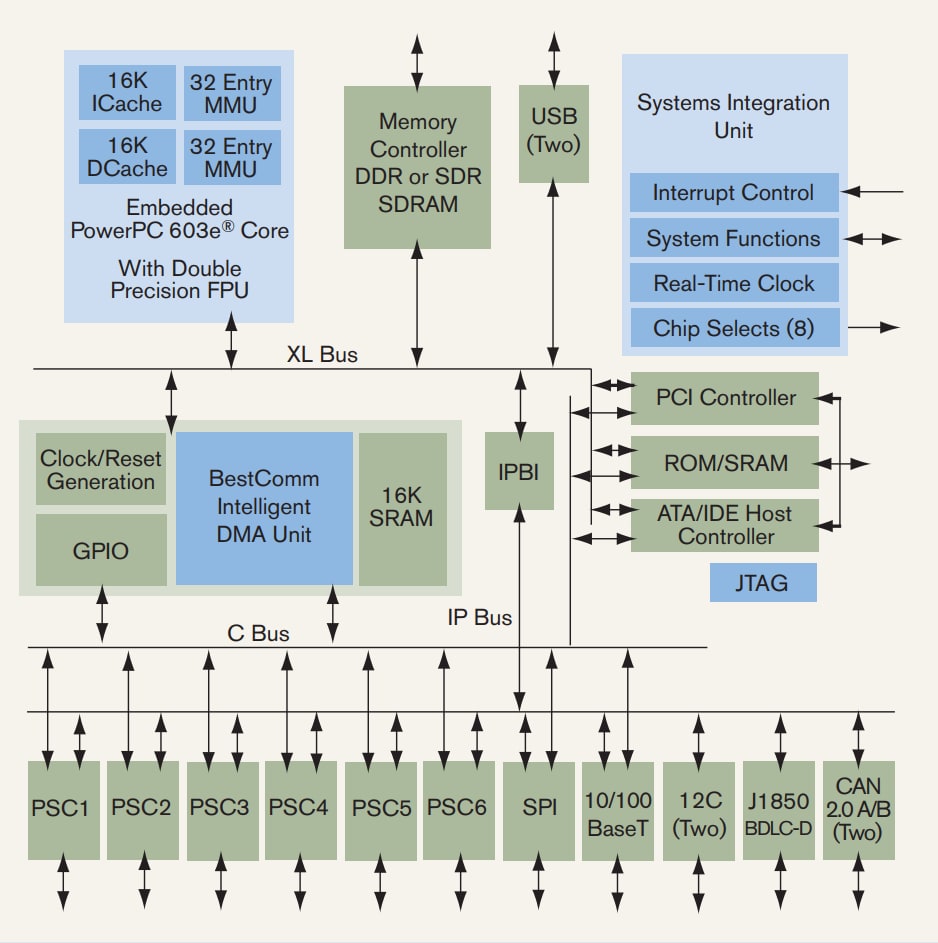

MPC5200B Block Diagram

MPC5200B Block Diagram
図を取得する PDF

Features

  • MPC603e series processor core built on Power Architecture
  • 0-400 MHz operation at -40oC to +85oC temperature range
  • Double Precision Floating Point Unit (FPU)
  • Instruction and Data Memory Management Unit (MMU)
  • 16K Instruction and 16K Data Caches
  • BestComm Intelligent DMA I/O Controller
  • SDR and 133 MHz Double Data Rate (DDR) memory interface (266 MHz effective)
  • Local Plus interface for flash memory, etc.
  • 10/100 Ethernet MAC
  • Peripheral Control Interface (PCI) Version 2.2
  • ATA/IDE Interface
  • USB 1.1 Host (two each. USB 2.0 compatible)
  • Programmable Serial Controllers (six)
  • Serial Peripheral Interface (SPI)
  • I2C (two)
  • I2S (up to three)
  • CAN 2.0 A/B (two)
  • J1850 BDLC-D
  • GPIO (up to 56)
  • 8 Timers
  • 1.5V core, 3.3V external (and 2.5V for DDR memory)
  • 272 Pin Plastic Pin Ball Grid Array (PBGA) Package
  • AEC-Q100, QS9000/TS-16949 automotive grade available
  • Lead (Pb) and lead-free packages
  • This product is included in NXP’s product longevity program, with assured supply for a minimum of 15 years after launch
