MAC57D5xx Evaluation Board Platform

MAC57D5xxEVB

画像にカーソルを合わせると拡大表示されます。

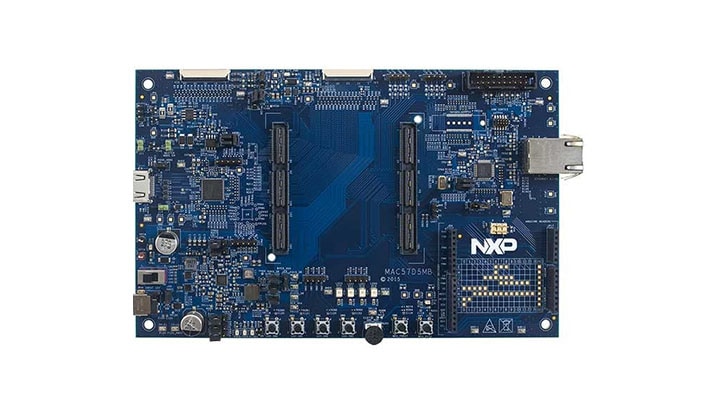

The NXP® MAC57D5-EVB is an evaluation system supporting both NXP MAC57D5xx microprocessors. The complete system consists of an NXP MAC57D5-EVB motherboard that connects to either one of the following adapter cards: MAC57D5-208 (208LQFP), or MAC57D5-516 (516BGA) daughter cards.

製品詳細

セクションを選択:

対応製品

プロセッサ＆マイクロコントローラ

MAC57D5xx MCU

  • MAC57D5xx: Ultra-Reliable Multi-Core Arm®-Based MCU for Clusters and Display Management

Features

Connectivity

  • High Speed CAN transceiver
  • LIN interface
  • Ethernet PHY and RJ45 socket configurable as RMII or MII
  • Arm® Cortex® Connector
  • ART ETM Connector
  • 2 Stepper Motors Connectors

Debug

  • 20-pin JTAG

User Components

  • Leader Power switch and regulators status LED’s
  • User RESET switch with reset status LED
  • User LED’s
  • User pushbutton switches
  • Potentiometer connected to analog input channel

Display

  • VIU Interface
  • TFT Display interface with Backlight power supply for EastRising - ER-TFT050-3

購入オプション

  • JP¥33,915
  • の数量に対して 1
    • 在庫状況: 在庫あり
    • 在庫: 4
    • 配送: 通常 1～2営業日以内に配送
NXPから購入する代理店から購入する
  • JP¥47,225
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する
  • JP¥67,190
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する

ドキュメンテーション

クイック・リファレンス ドキュメンテーションの種類.

フィルタ

5 ドキュメント

設計・リソース

セクションを選択:

設計・ファイル

フィルタ

3 設計・ファイル

  • プリント基板と回路図

    MAC57D5-516DC Evaluation Board - Schematic

    PDF改訂 0Apr 15, 2016 00:00:00388.0 KBMAC57D5-516DC-SCH
    サインインが必要です
    ダウンロード
  • プリント基板と回路図

    MAC57D5-208DC Evaluation Board - Schematic

    PDF改訂 0Apr 15, 2016 00:00:00220.4 KBMAC57D5-208DC-SCH
    サインインが必要です
    ダウンロード
  • プリント基板と回路図

    MAC57D5MB Evaluation Board - Schematic

    PDF改訂 0Apr 15, 2016 00:00:00508.3 KBMAC57D5MB-SCH
    サインインが必要です
    ダウンロード
