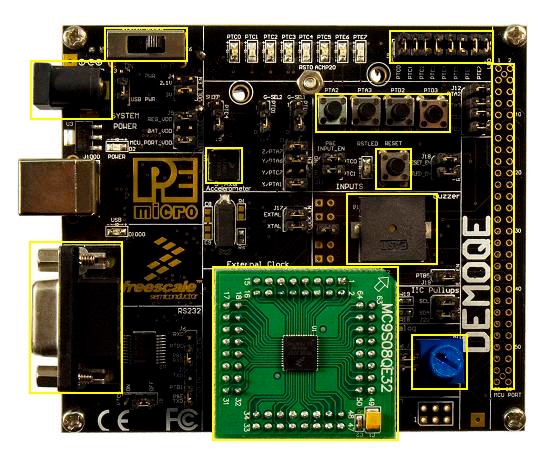

The DEMO9S08QE32 is a low-cost development system designed for demonstrating, evaluating, and debugging the NXP^® MC9S08QE32 MCU.

P&E’s Embedded Multilink circuitry on the DEMO9S08QE32 board allows the processor to be debugged and programmed via USB from the PC. In addition, the demo board can be powered using the USB bus.

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

8ビットS08 MCU

S08QE: 8-bit Flexis QE MCUs

MC9S08QE Family Demonstration Boards

Features	DEMOQE8	DEMOQE32	DEMOQE128
Daughter Card	DC9S08QE8	DC9S08QE32	DC9S08QE128 DC51QE128
Supported Devices	MC9S08QE8CLC	MC9S08QE32CFT	MC9S08QE128CLH MCF51QE128CLH
3-axis Accelerometer	YES	YES	YES
LEDS w/ enable	8	8	8
User Push Buttons	4	4	4
Connector	RS-232 Serial Port	RS-232 Serial Port	RS-232 Serial Port
P&E micro Embedded Multilink USB Connector	YES	YES	YES
ON/OFF Power Switch	YES	YES	YES

ドキュメント

クイック・リファレンスドキュメンテーションの種類

6 ドキュメント

コンパクトリスト

DEMO9S08QE32 - Quick Reference Guide[DEMO9S08QE32QSG]注目

PDFJul 23, 2008改訂 0
DEMO9S08QE32 LAB Tutorials[DEMO9S08QE32LABS]注目

PDFJul 23, 2008改訂 0

DEMOQE Base Board Schematic[DEMOQE32_SCH]

PDFAug 11, 2008改訂 B
DEMOQE Base Board Schematic 1[DC9S08QE32_SCH2]注目

PDFMar 18, 2010改訂 2
DEMOQE Base Board Schematic[DC9S08QE32_SCH3]注目

PDFMay 26, 2010改訂 3

QE32 Demonstration Board User's Manual[DEMO9S08QE32UM]注目はじめに

PDFOct 27, 2009改訂 1.01

QE32 Demonstration Board
