LPC82x Touch Solution

画像にカーソルを合わせると拡大表示されます。

This board is no longer manufactured and will only be available while supplies last.

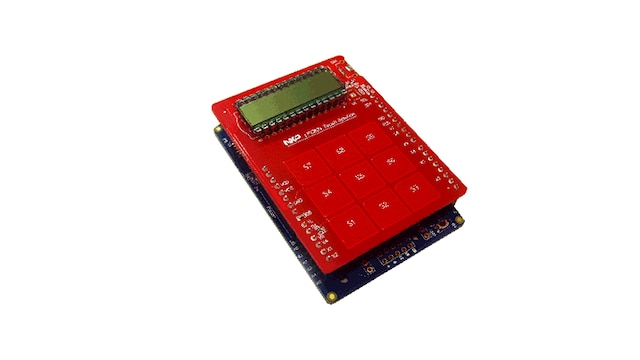

NXP’s Capacitive Touch Solution is based on the Switched Capacitor Integration technology. This variant of the solution is centered around LPC82x MCU family, and it consists of hardware plus software platform for enabling the touch user interface designs.

The order code for this board is OM13081.

デザイン・ファイル

ソフトウェア

製品詳細

Features

Microcontroller

LPC824 MCU

Display

integrated LCD display
GUI to visualize/analyze the touch data

Connectivity

Integrated UART to USB bridge
Arduino^® UNO compatible Touch Shield

Debug

Integrated debug probe

Modes supported

Touchpad (8-bit resolution)
9 Keys

USB Drag and Drop Programming
LPC824 centric capacitive touch sensor shield board

購入オプション

クリックして展開

OM13081
LPC82x Touch Solution.
