FRDM analog board Multi-Platform based on MC06XSD200 eXtreme Switch

FRDM-MC36XSD-EVB
アーカイブス
  • このページには、製造中止（生産終了）となった製品の情報が記載されています。本ページに記載されている仕様および情報は、過去の参考情報です。

画像にカーソルを合わせると拡大表示されます。

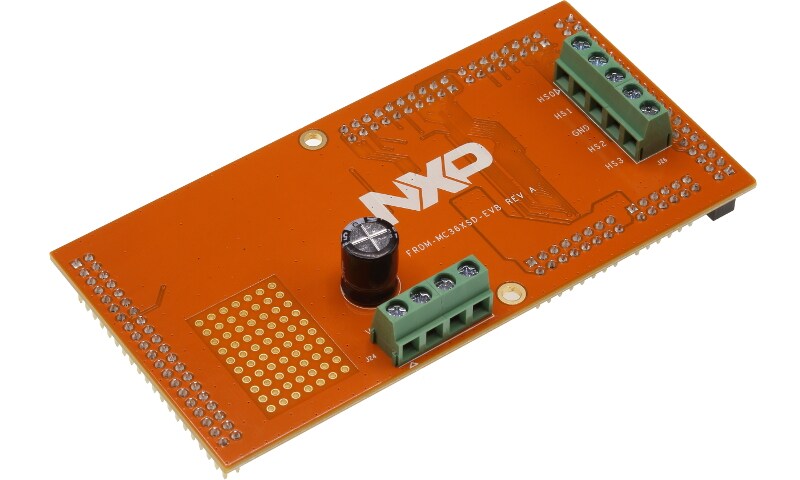

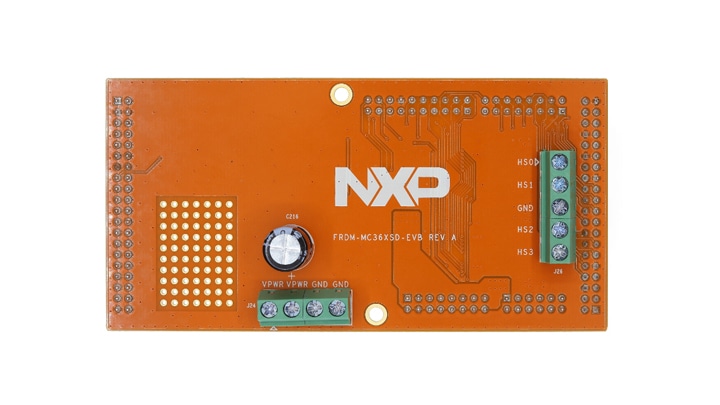

NXP's development board FRDM-MC36XSD-EVB is an hardware for evaluation and development for many industrial application. It features 4 power outputs 6mOhm that can drive up to 12A under 36V max operating voltage.
Power outputs are configurable, protected and give some key diagnostics to the user.

This board is compatible with multiple hardware type such as Arduino®, NXP's FRDM MCUs, RIotBoard or Raspberry Pi. Basic Software bricks are provided to ease your development for these different environments.

製品詳細

Features

Connectivity

  • Arduino®, Raspberry Pi, and RIotBoard connectors

Power Management

  • 4 power channels with up to 12 A steady-state current per channel
  • Separate bulb and DC motor latched over-current handling
  • Sleep mode with minimal supply current (< 20 µA @ 24 V)
  • Normal operating range: 8.0 - 36 V, extended range: 6.0 - 58 V

  • Individually programmable internal/external PWM clock signals
  • Overcurrent, short-circuit, and overtemperature protection with programmable auto-retry functions
  • Accurate temperature and current sensing
  • Open-load detection (channel in OFF and ON state), also for LED applications
  • 3.3 V 16-bit SPI port for device control, configuration, and diagnostics
