2496-2690 MHz, 22 W Avg., 28 V Airfast® RF Power LDMOS Transistors
AFT26P100-4WS アラートの受信
- アーカイブス
- このページには、製造中止（生産終了）となった製品の情報が記載されています。本ページに記載されている仕様および情報は、過去の参考情報です。

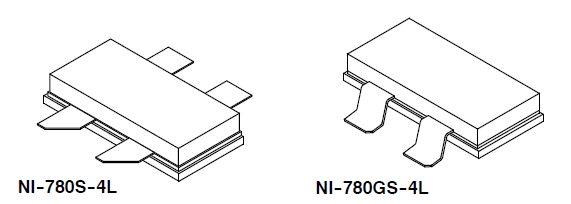

The AFT26P100-4WSR3 and AFT26P100-4WGSR3 22 watt symmetrical Doherty RF power LDMOS transistors are designed for cellular base station applications requiring very wide instantaneous bandwidth capability covering the frequency range of 2496 to 2690 MHz.
製品詳細
RF Performance Table
2600 MHz
Typical Doherty Single-Carrier W-CDMA Characterization Performance: VDD = 28 Volts, VGSA = 0.4 Vdc, IDQB = 344 mA, Pout = 22 Watts Avg., Input Signal PAR = 9.9 dB @ 0.01% Probability on CCDF.| Frequency | Gps (dB) |
ηD (%) |
Output PAR (dB) |
ACPR (dBc) |
IRL (dB) |
| 2496 MHz | 15.5 | 44.4 | 8.0 | –32.3 | –15 |
| 2590 MHz | 16.1 | 43.5 | 7.8 | –34.9 | –14 |
| 2690 MHz | 15.3 | 43.9 | 7.4 | –35.0 | –13 |
