Mini or Micro-USB Interface IC

MC34827

The NXP® MC34827 is a dedicated integrated circuit (IC) for managing charging and signal multiplexing between a cell phone and its accessory via a 5-pin Mini or Micro-USB connector.

  • An external power source, such as a dedicated ac/dc adapter or a standard USB port, is able to charge the battery in the cell phone via the connector
  • The MC34827 is capable of identifying the type of the external power source and selecting one of two battery charge current levels according to the type

製品画像を見る

製品詳細

セクションを選択:

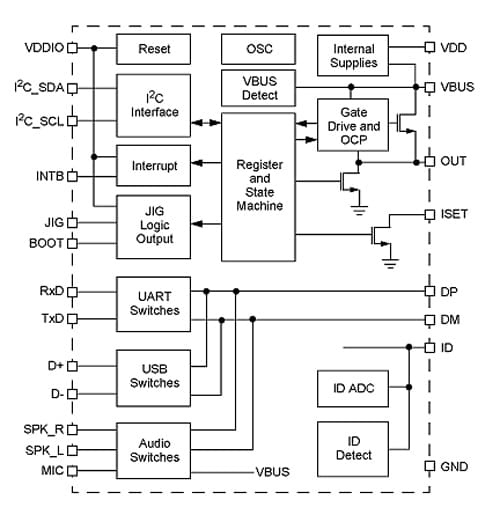

ブロック図

MC34827 Block Diagram

graphics
図を取得する PDF

Features

Key Features

  • Automatically Identifies the Power Supply Type and Sets One of Two Battery-Charge-Current Levels
  • Internal Power Switch Protects the Phone System against 28V Power Supply Input
  • Supports Stereo/mono Headset with or without Micro Phone and Remote Control
  • Supports USB or UART Test and R/D cables
  • High-Speed USB2.0 Compliant
  • Supports 32 ID resistance values with a High-Accuracy 5-bit ADC
  • I2C Interface with Interrupt to the Host
  • 10μA Quiescent Current in Standby Mode
