20 Gbps、4レーンDisplayPortリニア・リドライバ
PTN3816 アラートの受信

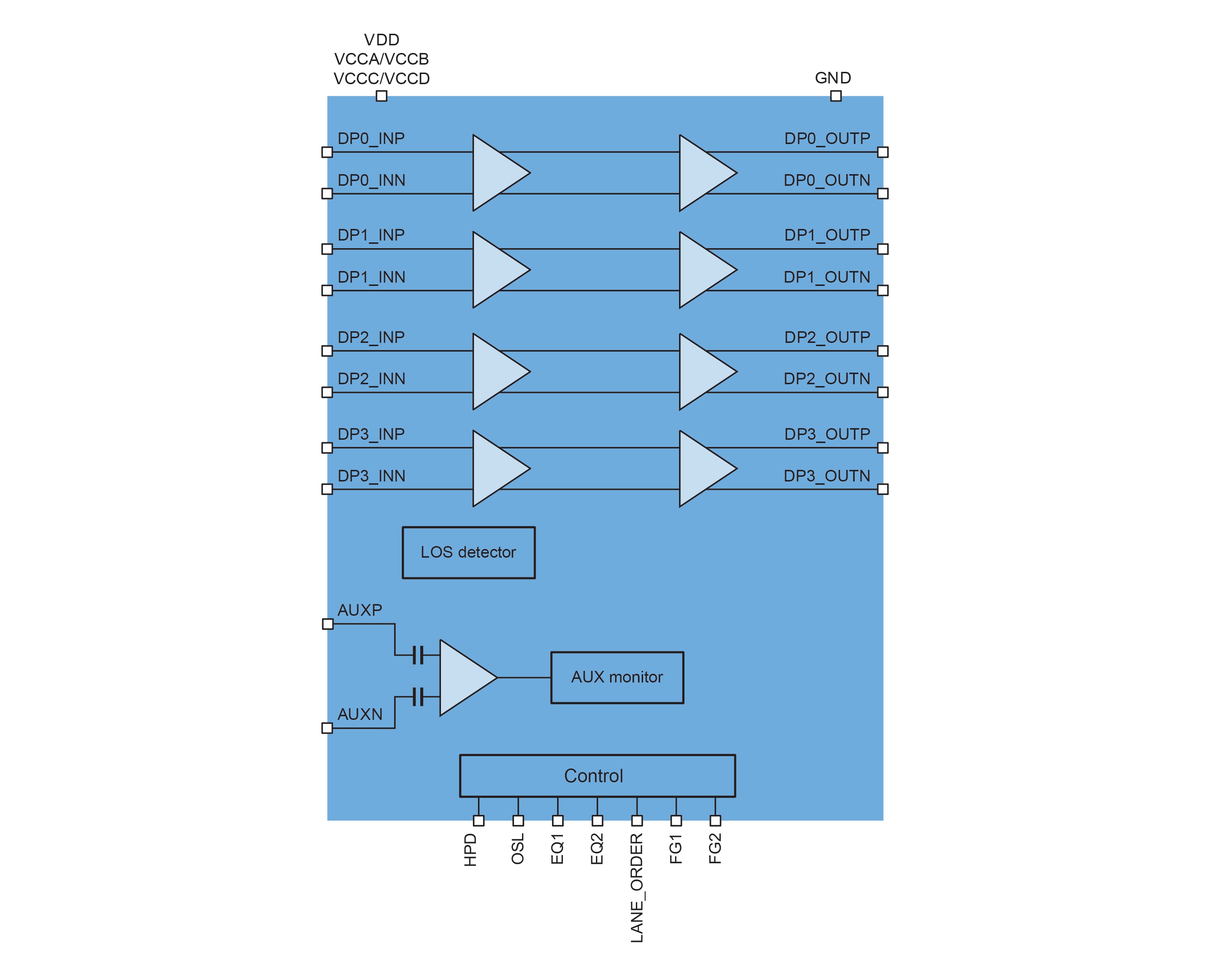

PTN3816は、高性能20 Gbps 4レーンDisplayPortリニア・リドライバで、DisplayPortアップストリーム（DPソース側）およびダウンストリーム（DPシンク側）アプリケーション向けです。さまざまなプラットフォームやアプリケーションにおけるDisplayPortインターフェースの高速信号の品質向上のために使用されます。
このデバイスは、ピンでプログラム可能な受信信号のイコライゼーションを備えており、シンボル間干渉 (ISI) を抑制することで、シグナル・インテグリティの向上およびチャネルの拡張を可能にします。また、このICにはAUX信号を監視するAUXスヌープ機能が実装されており、リンクを最適に構成し、省電力とSI性能を実現することができます。

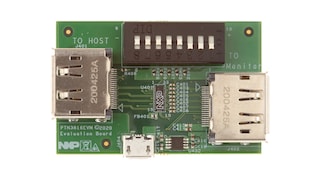

PTN3816は、アプリケーション固有の構成用に制御ピンを備えています。これらのピンは、PCB上で適切に配線するか、あるいはマイクロコントローラのGPIOピンに接続することができます。
PTN3816は1.8V電源で動作します。パッケージには、小型（2.1 mm x 6.0 mm x 0.6 mm、0.4 mmピッチ）で高性能なHWFLGA36を採用しています。

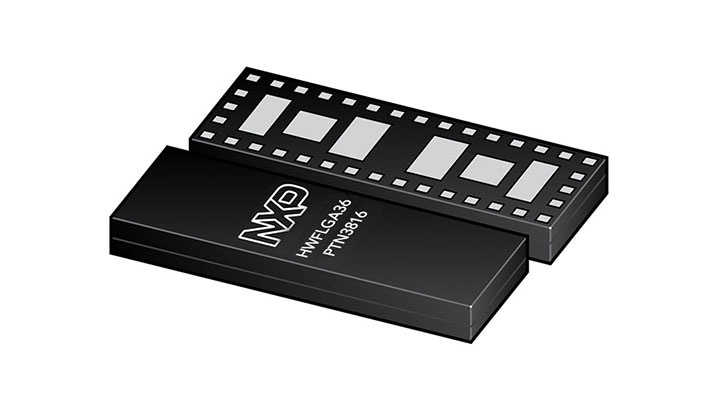

PTN3816 Chip Shot
製品詳細
特長
主な特長
- さまざまなリンク・レートに対して動作可能なDisplayPortリニア・リドライバを実装 -
- 1.62 Gbps (RBR)、2.7 Gbps (HBR)、5.4 Gbps (HBR2)、8.1 Gbps (HBR3)、10、13.5、および20 Gbps
- サポートされている構成可能なレーン数： 1、2、および4
- リンク構成およびパワー・マネジメントのためのDP AUXモニタリング
- 大幅な省電力化を実現するホット・プラグ検出 (HPD) を実装
- 汎用I/Oで構成可能な出力スイングのリニアリティ制御とRxイコライザでの利得設定により、I2Cレジスタの構成が不要
- 高速リドライバのパスは、DPからHDMIへのインターフェースに対応するDP++モードをサポート
- 最新のシステム・プラットフォームの機能に適合する最大電圧制限 (Vvoltage_jump) をサポート
- 終端抵抗が内蔵され、送信側と受信側でのインピーダンス・マッチングが可能
- 周波数帯域および電圧のダイナミック・レンジ全体にわたる優れたリニアリティ
- 優れた差動リターン・ロス性能
- ピン配置によりPCBのクロストークの影響を最小限に抑制
- 950 mVppdの出力リニアリティ制御設定における低アクティブ電流消費
- 1レーンDP：62 mA (typ)
- 2レーンDP：125 mA (typ)
- 4レーンDP：250 mA (typ)
- 省電力状態：
- DisplayPortスリープD3モード： 3.2 mA (typ)
- ディープ省電力状態（HPDがLOWの場合）で10 μΑ (typ)
- 電源1.7 V～1.9 V
- 小型で高性能なHWFLGA36パッケージ
- 2.1 mm x 6.0 mm x 0.6 mm、0.4 mmピッチ
- ESD HBM 1.5 kV CDM 1 kV
- 動作温度範囲–20 °C～+85 °C
部品番号： PTN3816EW.
