Freedom Expansion Board - MPC17531A, Dual H-Bridge, Stepper Motor Driver, 2.0 V-8.6 V, 0.7 A

FRDM-17531EV-EVB

画像にカーソルを合わせると拡大表示されます。

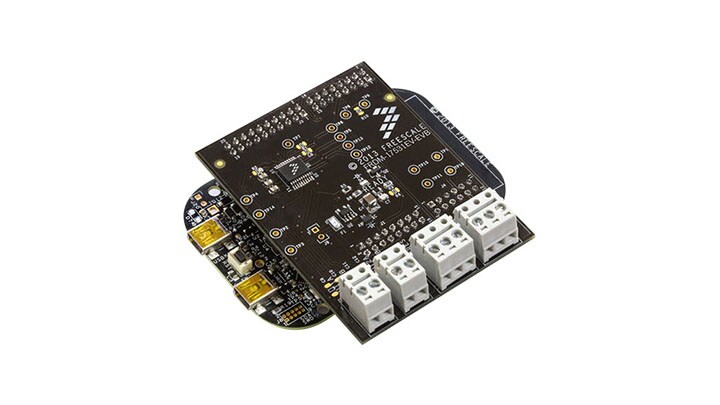

This Freedom evaluation board supports the MPC17531A two-channel, H-Bridge driver for single-stepper motor or two brushed DC motors. It provides a small, low-power, cost-effective evaluation and development system for quick application prototyping and demonstration of Kinetis® MCU families.

  • Offers an easy-to-use mass-storage device mode flash programmer, virtual serial port and classic programming and run-control capabilities.
  • Includes built-in shoot-through current protection and an undervoltage shutdown function
  • Lowers energy consumption and helps extend battery life
  • Efficiently drives many types of micromotors with low power dissipation
  • Reduces design time
  • Processor Expert® component for low voltage H-Bridge products enables rapid embedded application development.

製品詳細

セクションを選択:

対応製品

プロセッサ＆マイクロコントローラ

KLシリーズ Arm Cortex-M0+

  • KL1x: Kinetis® KL1x-48 MHz, Mainstream Small Ultra-Low Power Microcontrollers (MCUs) based on Arm® Cortex®-M0+ Core
  • KL2x: Kinetis® KL2x-72/96 MHz, USB Ultra-Low-Power Microcontrollers (MCUs) based on Arm® Cortex®-M0+ Core

Features

General Specifications

  • Designed for use with FRDM-KL25Z (can be used with FRDM and Arduino®)

Connectivity

  • Screw terminals for motor leads and power connections

Power Management

  • Fuse protected
  • Built in regulator for logic power supply
  • Board power is separate from host CPU power

Components

  • General-purpose LED driven from FRDM-KL25Z

購入オプション

FRDM-17531EV-EVB-Image

クリックして展開

  • FRDM-17531EV-EVB

  • Freedom Evaluation board -MPC17531, H-B, Dual, Low Voltage, Stepper&DC Brushed Motor Driver.

    • FRDM-17531EV-EVB hardware
    • Connectors for FRDM attach boards
    • Quick Reference Guide
  • JP¥14,588
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する
