BC3770, Battery Charger Board with KL25Z

FRDM-BC3770-EVM

画像にカーソルを合わせると拡大表示されます。

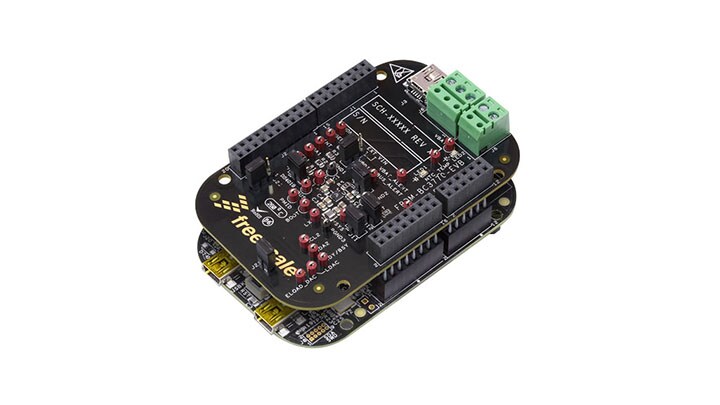

The FRDM-BC3770-EVM Freedom expansion board offers a fully programmable switching charger with dual-path output for single-cell Li-Ion and Li-Polymer batteries. It works with the FRDM-KL25Z development platform (included pre-programmed with mini-USB cables).

  • Supports different modes of operation (charging and power management)
  • Dynamically shares current between the application and battery on demand
  • Reduces heat dissipation and allows for higher current capability for a given package size
  • Includes protection features to avoid damaging the downstream components
  • Lowers BOM cost to reduce PCB space, board complexity, and system cost
  • Processor Expert® software for BC3770 Battery Charger including example projects

製品詳細

セクションを選択:

Features

General Specifications

  • A BC3770 highly integrated synchronous switch-mode chargers, featuring integrated OVP and Power FETs
  • A FRDM-KL25Z for SPI communication and IO control
  • Operate as a boost regulator for USB-OTG function via either I2C command or an external pin from the host/processor
  • The BC3770 is a fully programmable switching charger with dual-path output for single-cell Li-Ion and Li-Polymer battery. This dual-path output allows mobile applications with fully discharged battery or dead battery to boot up the system

購入オプション

FRDM-BC3770-EVM-Image

クリックして展開

  • FRDM-BC3770-EVM

  • Freedom Expansion Kit, BC3770, Programmable switching charger with dual-path output for single-cell.

    • FRDM-BC3770-EVM Hardware
    • FRDM-KL25Z Hardware (Pre-Programmed)
    • Cable, USB A-M to B-M mini (2)
    • Quick Reference Guide
  • JP¥8,654
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する

ドキュメンテーション

クイック・リファレンス ドキュメンテーションの種類.

フィルタ

2 ドキュメント

設計・リソース

セクションを選択:

設計・ファイル

フィルタ

1 設計・ファイル

  • プリント基板と回路図

    Gerber files for the FRDM-BC3770-EVB/EVM Evaluation Kit.

    ZIP改訂 2.0Mar 9, 2015 00:00:001.8 MBFRDM-BC3770-EVB-M-GRBR
    ダウンロード

ソフトウェア

フィルタ

2 ソフトウェア・ファイル

  • BSPとデバイスドライバ

    SMCharger GUI KL25Z Device Driver

    BIN改訂 1.0Feb 25, 2015 00:00:0032.3 KBSMCHARGER-GUI-KL25Z-DEVD
    ダウンロード
  • BSPとデバイスドライバ

    MC32BC3770 GUI Device Drivers

    ZIP改訂 1.0.0.12Mar 19, 2015 00:00:00485.4 KBMC32BC3770-GUI-DEVD
    ダウンロード
