MPC55xx Debug and Target Adapters

MPC55xxADAPTERS

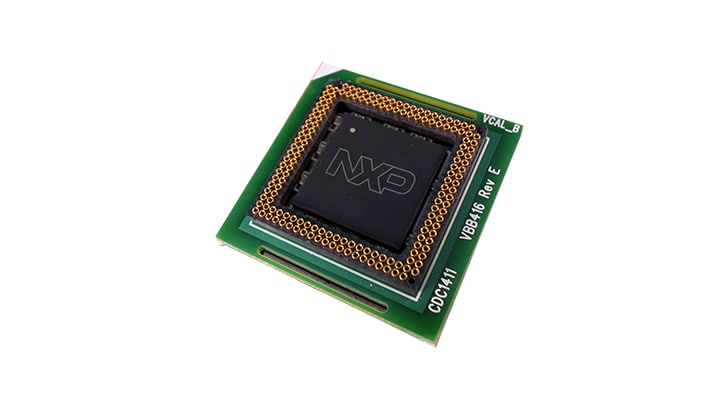

The MPC5xxx family of adapters provides the flexibility of easily changing out PGA adapters or processors to a different pin count without added heat cycles on a target PCB.

A variety of available PGA adapters for MPC56xx and MPC55xx devices provide a quick solution for swapping different pin size processors between test PC boards. Mating BGA sockets are soldered down to the target PCB in place and adapted for quick insertion and extraction. for the different packages of MPC5674F, MPC563x and MPC563xM, MPC5567, MPC5566, MPC5565, MPC5554, MPC5553 or MPC5534 MCUs.

製品詳細

セクションを選択:

対応製品

プロセッサ＆マイクロコントローラ

MPC55xxマイクロコントローラ

  • MPC5565: 32-bit MCU for Automotive Powertrain and Industrial Applications
  • MPC5534: 32-bit MCU for Low-End Automotive Powertrain Applications
  • MPC5510: 32-bit MCU for Body Electronics Applications
  • MPC5554: 32-bit MCU for Powertrain Applications
  • MPC5567: 32-bit MCU for Auto Powertrain Applications
  • MPC5566: 32-bit MCU for Automotive Powertrain Applications
  • MPC5561: 32-bit MCU for Automotive ADAS Applications
  • MPC5553: 32-bit MCU for Automotive Powertrain Applications

5xxコントローラ

  • MPC563: 32-bit Microcontrollers

超高信頼性MPC56xx MCU

  • MPC5674F: Ultra-Reliable MPC5674F MCU for Automotive and Industrial Engine Management
  • MPC563xM: Ultra-Reliable MPC563xM for Automotive and Industrial Engine Management

Features

Components

  • Adapters built for simple removal of MCU from your target board

Debug

  • Debugging via A-B comparisons can be accomplished in less time

Size

  • Up to 1.00 (mm) pitch
  • From 144 up to 516 pins

購入オプション

  • LFBGAINTM55WU1A

  • 416 PIN 1.0MM PGA TO 324 PIN 1.0MM PGA ADAPTER FOR MPC5500 Family.

    • Extraction Tool
    • Bill of Materials
    • Packing List
  • JP¥38,074
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する

  • LFBGAINTM55U1WA

  • 324 PIN 1.0MM PGA TO 416 PIN 1.0MM PGA ADAPTER FOR MPC5500 Family.

  • JP¥38,074
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する

  • LFBGAINTM55U1QA

  • 324 PIN 1.0MM PGA TO 208 PIN 1.0MM PGA ADAPTER FOR MPC5500 Family.

  • JP¥38,074
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する

  • LFBGAINTM55QU1A

  • 208 PIN 1.0MM PGA TO 324 PIN 1.0MM PGA ADAPTER FOR MPC5500 Family.

  • JP¥38,074
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する

  • LFBGAINTJ33QLT

  • 208 Pin 1.0MM PGA TO 144 Pin 0.5MM TQFP ADAPTER FOR MPC563x FAMILY.

  • JP¥53,752
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する

  • LFJ33INTPQA

  • Qorivva MPC5633M ON A 208 PIN 1.0MM BGA to PGA adapter.

  • JP¥34,555
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する

  • LFJ33INTPYA

  • Qorivva CSP5534M ON A 496 PIN 0.5MM BGA to PGA adapter.

  • JP¥34,555
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する

  • LFJ34INTPQA

  • Qorivva MPC5634M ON A 208 BGA TO PGA adapter.

  • JP¥34,555
  • の数量に対して 1
代理店から購入する

  • LFJ74DBGZWA

  • Qorivva MPC5674 416 Pin 1.0mm Calibration Adapter. Uses ETAS ETK11 tool and Nexus connector.

  • JP¥53,752
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する

  • LFJ74INTPWA

  • Qorivva MPC5674F ON A 416 Pin 1.0MM BGA TO PGA adapter.

  • JP¥34,555
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する

  • LFJ74INTPZA

  • Qorivva MPC5674F ON A 516 Pin 1.0MM BGA to PGA adapter.

  • JP¥34,555
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する

  • LFM67INTPU1A

  • Qorivva MPC5567 on a 324 PIN 1.0mm BGA to PGA adapter.

  • JP¥34,555
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する

  • LFM67INTPWA

  • Qorivva MPC5567 on a 416 pin 1.0mm PGA to BGA adapter.

  • JP¥34,555
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する

  • LFM66INTPWA

  • Qorivva MPC5566 on a 416 pin 1.0mm BGA to PGA adapter.

  • JP¥34,555
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する

  • LFM65INTPU1A

  • Qorivva MPC5565 on a 324 pin 1.0mm BGA to PGA adapter.

  • JP¥34,555
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する

  • LFM54INTPWA

  • Qorivva MPC5554 on a 416 pin 1.0mm BGA to PGA adapter.

  • JP¥34,555
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する

  • LFM53INTPU1A

  • Qorivva MPC5553 on a 324 PIN 1.0mm BGA to PGA adapter.

  • JP¥34,555
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する

  • LFM53INTPWA

  • Qorivva MPC5553 on a 416 PIN 1.0mm BGA to PGA adapter.

  • JP¥34,555
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する

  • LFM34INTPQA

  • Qorivva MPC5534 on a 208 pin 1.0mm BGA to PGA adapter.

  • JP¥34,555
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する

  • LFM34INTPYA

  • Qorivva CSP5534 on a 496 pin 0.5mm BGA to PGA adapter.

  • JP¥34,555
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する
