88MW32X 802.11n Wi-Fi® Microcontroller SoC

88MW32X

The 88MW320/322 Wi-Fi® Microcontroller system-on-chip (SoC) is a highly integrated, low-power chip with a full-featured microcontroller built using Arm® Cortex®-M4F CPU and 802.11 b/g/n Wi-Fi®. Designed for a broad array of smart devices for home, enterprise and industrial automation, and smart accessories, the SoC is optimized for:

  • Ultra low system cost
  • Low-power operation including enabling battery operated devices
  • Secure operation
  • Enabling feature-rich functionality enabling manufacturers to create innovative, differentiated products and services
  • 88MW32x is supported by AWS IoT Starter SDK and MCUXpresso SDK.

Wireless modules based on the NXP 88MW32X are offered by leading module manufacturers.

ブロック図

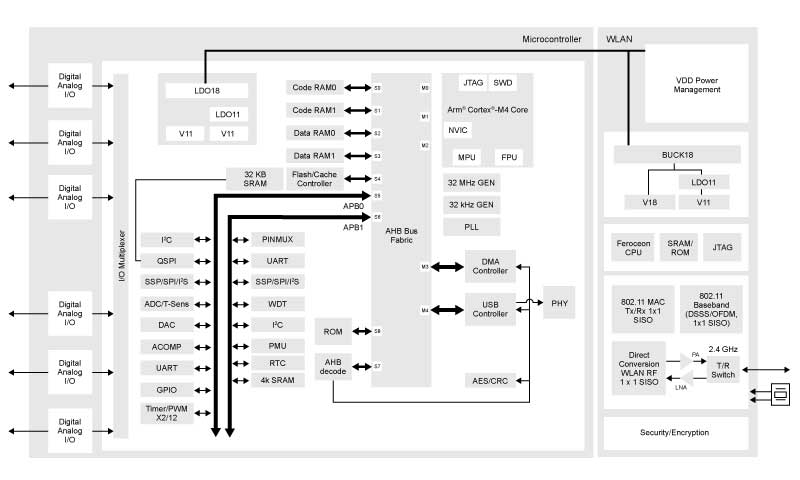

88MW32X Block Diagram

88MW32X Block Diagram
図を取得する PDF

Features

  • Amazon Alexa Voice Service (AVS) supported
  • Highly integrated SoC requiring very few external components for a full system operation
  • Multiple low-power modes and fast wake-up times
  • Full-featured, single stream 802.11n/g/b WLAN
  • Improved typical RF performance
  • High-efficiency PA with a low-power (10 dB) mode
  • Cortex®-M4F application CPU for applications with integrated 512KB SRAM and 128 KB mask ROM
  • Flash Controller with embedded 32 KB SRAM cache to support XIP from external SPI Flash
  • Secure boot
  • Unique hardware bit to authenticate SDK with the chipset
  • Full set of digital and analog I/O interfaces

MCUXpresso Software and Tools

MCUXpresso Config Tools – A comprehensive suite of system configuration tools, including pins, clocks, SDK builder and more.

MCUXpresso SDK – An open-source software development kit (SDK) built specifically for your processor and evaluation board selections.

MCUXpresso IDE – An easy-to-use integrated development environment (IDE) for creating, building, debugging, and optimizing your application.

Partner Modules

Wi-Fi 4 (802.11n) 2.4 GHz Single Band 1x1 Wireless Microcontroller Hostless
Product Operating Temp Antenna Type Antenna # Module Type Module Size Qualifications Recommended Host

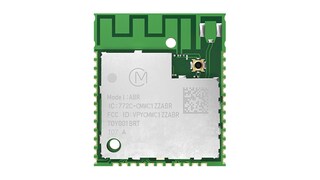

CMWC1ZZABR-107

Murata

 -30 to 85 Embedded 1 SMD 22 x 19 x 2.55 FCC/IC/CE Hostless

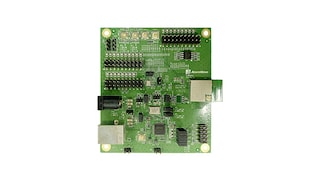

AW-CU300 V2

AzureWave

 -30 to 85 Embedded antenna, U.FL Connector(s) 2 SMD 15 x 23 x 2.35 CE, FCC, NCC, IC, Brazil, China, Japan, Mexico, Argentina Hostless
WYSACVLAY-WX

KAGA FEI (TY)

 -30 to 85 Embedded 2 SMD 21.4 x 14.0 x 2.4 FCC, ISE, Japan, CE Hostless
WYSACVLAY-WZ

KAGA FEI (TY)

 -30 to 85 Embedded 2 SMD 21.4 x 14.0 x 2.4 FCC, ISE, Japan, CE Hostless
