Dual Synchronous Rectifier Evaluation Board

TEA2096DB2201

画像にカーソルを合わせると拡大表示されます。

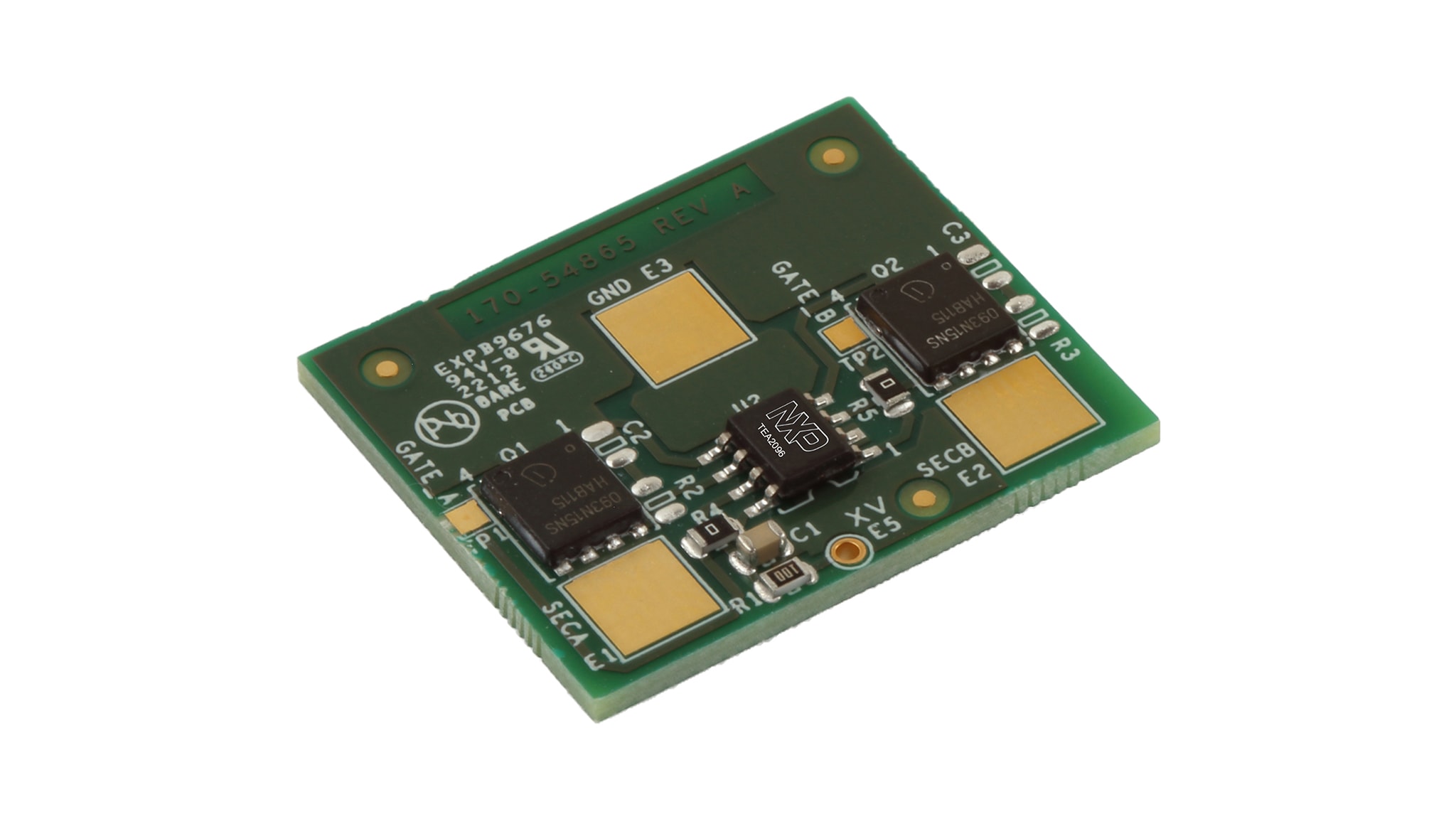

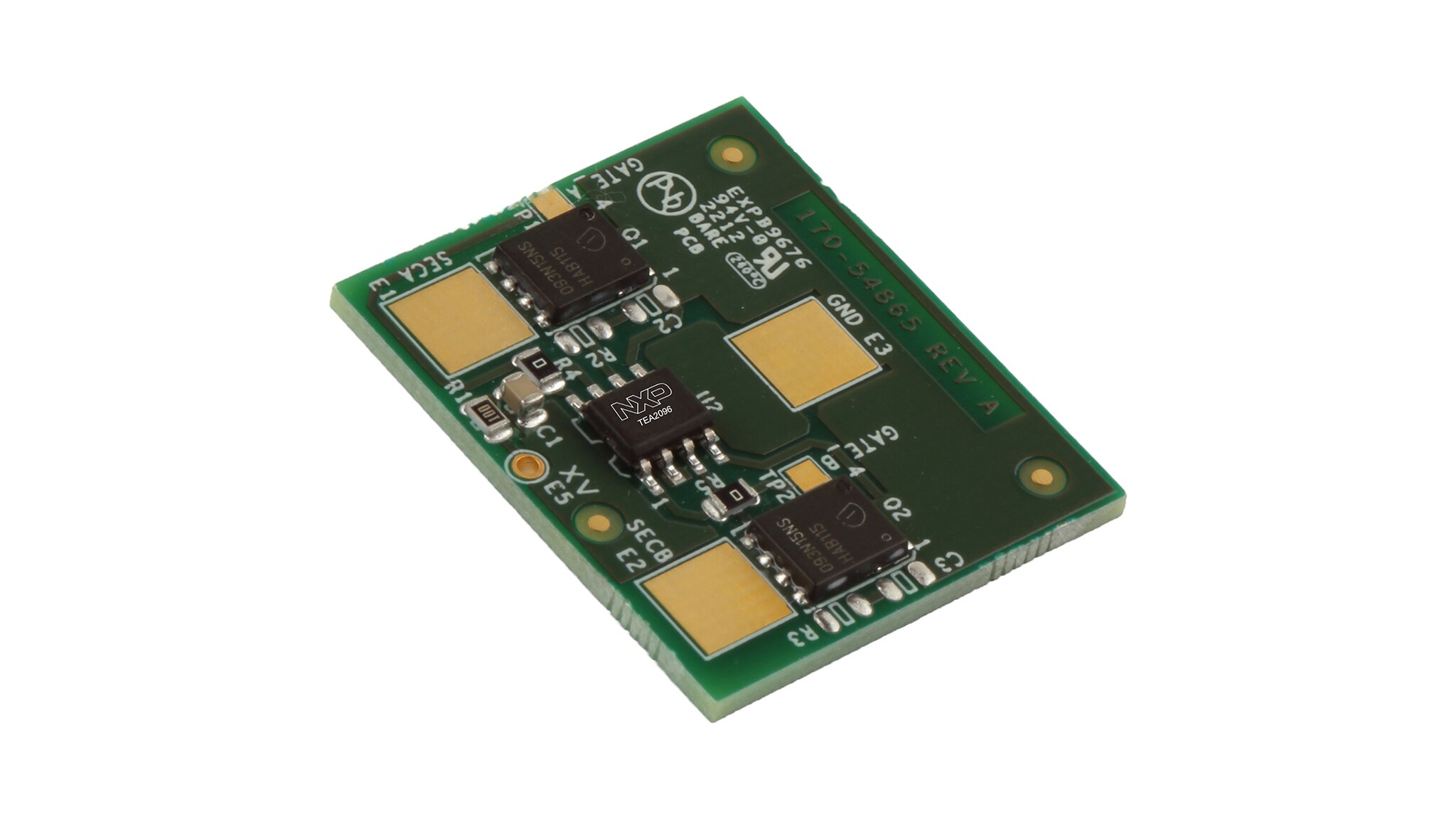

The TEA2096DB2201 is an add-on evaluation board enabled by the TEA2096T Synchronous Rectification controller in an SO-8 package. The TEA2096T controller includes two adaptive gate drives for maximum efficiency at any load.

The TEA2096DB2201 add-on evaluation board also contains two 150 V / 9.3 mΩ MOSFETs and therefore enables easy replacement of the secondary side rectification in an existing power supply.

製品詳細

セクションを選択:

対応製品

パワーマネージメント

セカンダリ・サイド・コントローラ

  • TEA2096: Dual Synchronous Rectifier Controller

Features

Key Features

  • Easy replacement of secondary-side rectifiers of an existing LLC converter
  • Two 150 V / 9.3 mΩ MOSFETs are incorporated
  • Adaptive gate drive for maximum efficiency at any load
  • Supports up to 1MHz switching frequency
  • Interlock function to prevent simultaneous conduction of both MOSFETs
  • Wide supply voltage range from 4.75 V to 38 V
  • Supply current in energy save operation of 80 μA

購入オプション

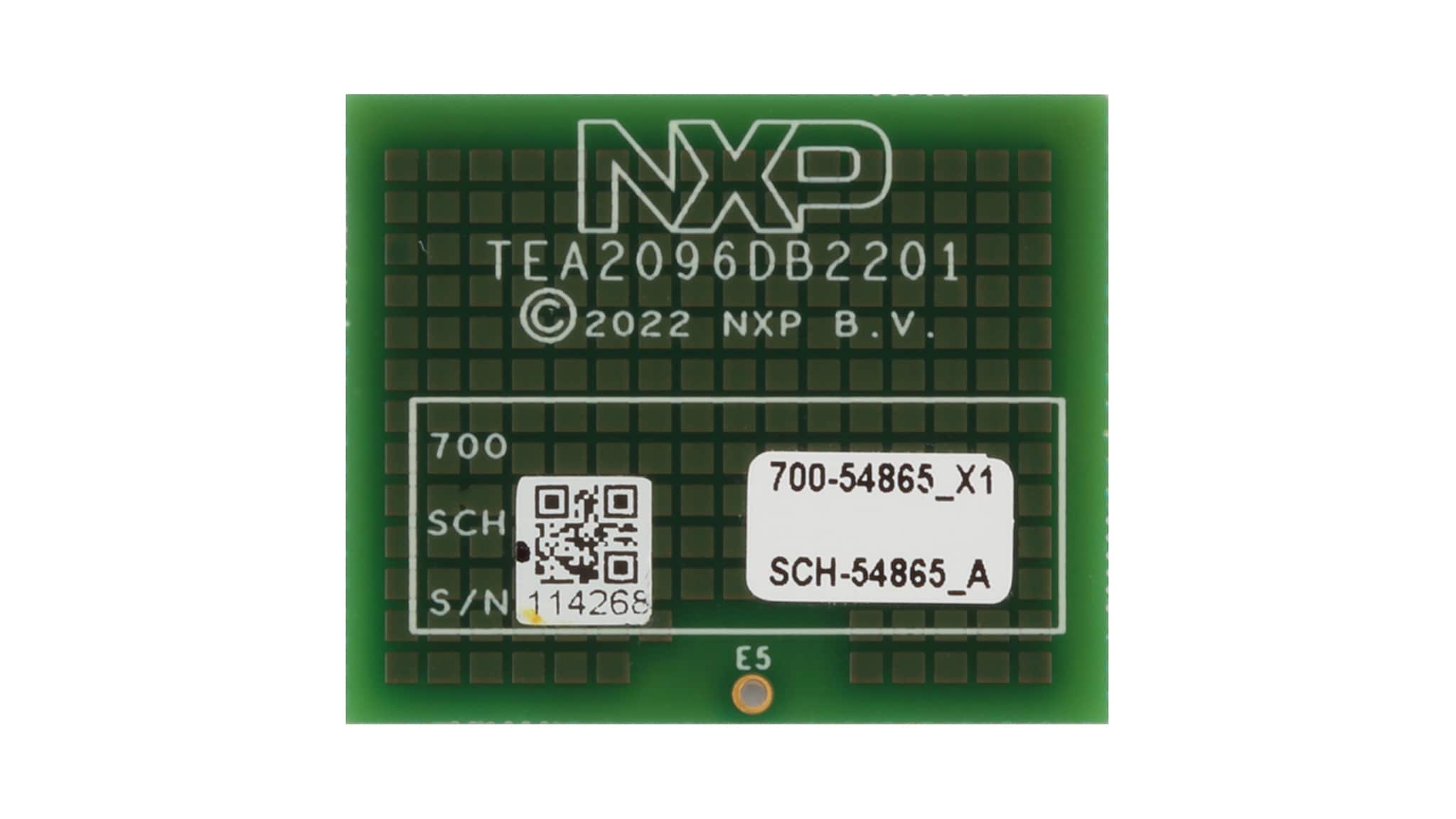

TEA2096DB2201-Image

クリックして展開

  • TEA2096DB2201

  • Dual Synchronous Rectifier Evaluation Board.

  • Kit Contains

    • TEA2096DB2201 add-on board
  • JP¥15,358
  • の数量に対して 1
    • 在庫状況: 在庫あり
    • 在庫: 20
    • 配送: 通常 1～2営業日以内に配送
NXPから購入する代理店から購入する

ドキュメンテーション

クイック・リファレンス ドキュメンテーションの種類.

フィルタ

2 ドキュメント

設計・リソース

セクションを選択:

設計・ファイル

フィルタ

2 設計・ファイル

  • プリント基板と回路図

    TEA2096DB2201 Schematics

    PDF改訂 AFeb 28, 2022 11:30:00176.0 KBSPF-54865
    サインインが必要です
    ダウンロード
  • Design Tool

    TEA2096DB2201 Design Files

    ZIP改訂 1Sep 19, 2022 11:36:001.1 MBTEA2096DB2201-DESIGN-FILES
