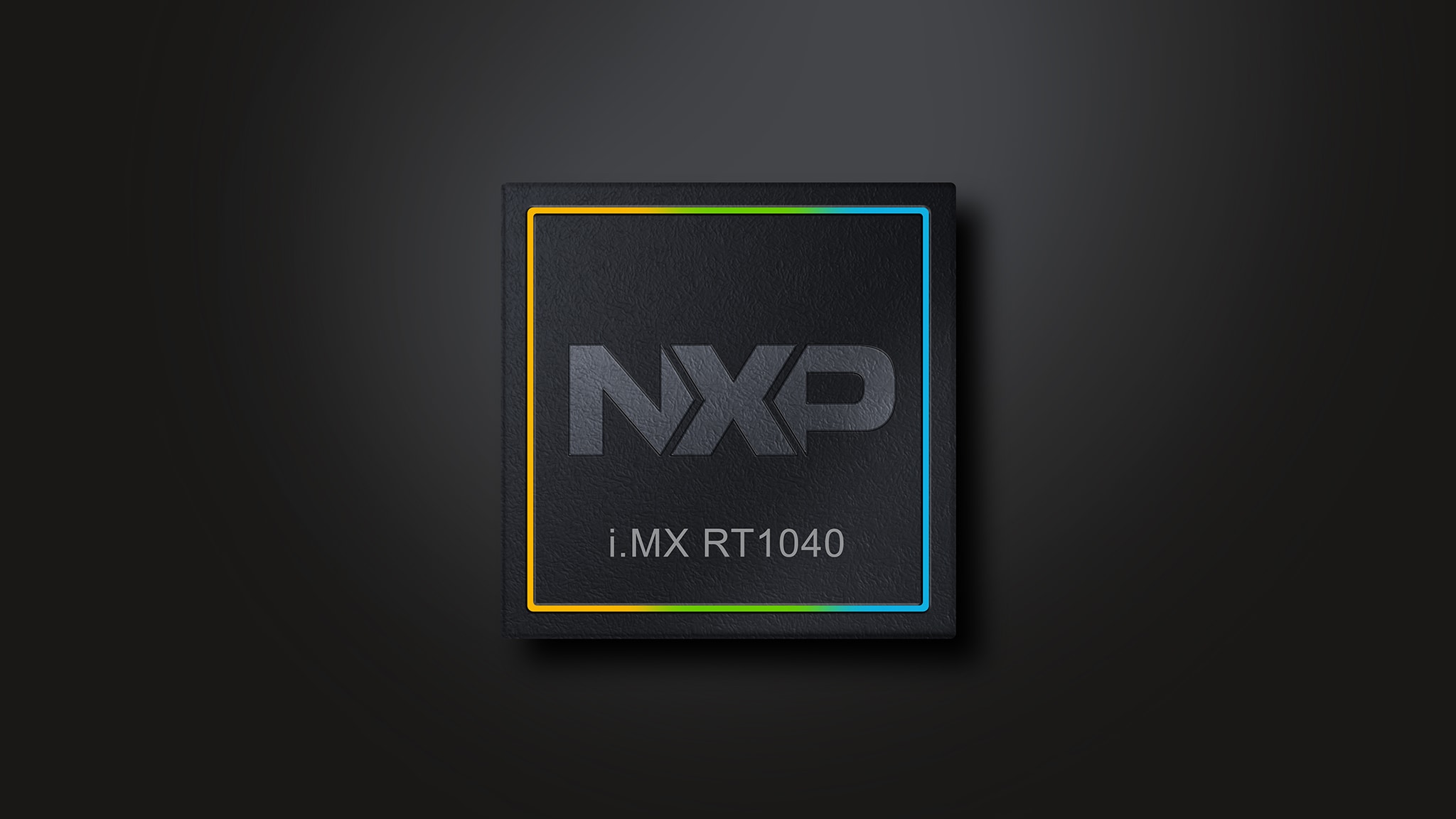

i.MX RT1040クロスオーバーMCU、Arm® Cortex®-M7コア搭載

i.MX-RT1040

画像にカーソルを合わせると拡大表示されます。

i.MX RT1040クロスオーバーMCUは、EdgeVerse™ エッジ・コンピューティング ・プラットフォームの一部であり、新しいパッケージと最大125°Cの拡張温度範囲によって、さらなる柔軟性を提供します。コンパクトな9x9 mmパッケージと、2層PCB設計の実装をサポートする11x11 mmパッケージを採用しています。i.MX RT1040 MCUは、600 MHzのArm® Cortex®-M7コアで動作します。i.MX RT1040は、MCUXpressoスイートのソフトウェアとツールを備えた広範な開発者エコシステムによってサポートされ、最適なマイクロコントローラ設計エクスペリエンスを実現します。

製品詳細

セクションを選択:

ブロック図

i.MX RT1040 MCU

i.MX RT1040 Block Diagram
図を取得する PDF

特長

性能

  • Arm Cortex-M7 @ 600 MHz
  • 3020 CoreMark / 1284 DMIPS
  • 低レイテンシのリアルタイム応答：最短20 ns
  • 内蔵DC-DCコンバータによる低い動的電力
  • 24 MHzでの低消費電力動作モード

メモリ

  • 最大512 kBの密結合メモリ (TCM)
  • 広範な外部メモリ・インターフェース・オプション
    • NAND、eMMC、QuadSPI NORフラッシュおよびパラレルNORフラッシュ

グラフィックス

  • GUIおよび拡張HMI用の高度なマルチメディア
    • 2Dグラフィックス・アクセラレーション・エンジン
    • LCDディスプレイ・コントローラ（WXGA 1366 x 768まで）
    • 3つのI2Sによる高性能マルチチャネル・オーディオ

パッケージ

  • コンパクトなパッケージ：169BGA 9x9 mmおよび11x11 mm

温度および認定

  • 堅牢な拡張産業用温度範囲：–40°C～+125°C

ワイヤレス・コネクティビティ・インターフェース

  • Wi-Fi®、Bluetooth®、Bluetooth Low Energy、ZigBee®、Thread™

ソフトウェア＆ツール

  • MCUXpresso Config Tools – ピン、クロック、SDKビルダーなどを含む、包括的なシステム構成ツール・スイート。
  • MCUXpresso SDK – お使いのプロセッサと評価ボードに合わせて特別に構築されるオープンソース・ソフトウェア開発キット (SDK)。
  • MCUXpresso IDE – アプリケーションの作成、構築、デバッグ、最適化のための、使いやすい統合開発環境 (IDE)。

ドキュメンテーション

クイック・リファレンス ドキュメンテーションの種類.

フィルタ

1-5 の 27 ドキュメント

全て表示

設計・リソース

セクションを選択:

設計・ファイル

フィルタ

3 設計・ファイル

  • モデル

    IBIS Model File for i.MX RT1040 BGA225 13x13

    IBS改訂 0Jan 19, 2023 10:48:0020.5 MBi.MX-RT1040-BGA225-13x13
    ダウンロード
  • モデル

    IBIS Model File for i.MX RT1040 BGA169 11x11

    IBS改訂 0Jan 19, 2023 10:48:0020.5 MBi.MX-RT1040-BGA169-11x11
    ダウンロード
  • モデル

    IBIS Model File for i.MX RT1040 BGA169 9x9

    IBS改訂 0Jan 19, 2023 10:48:0020.5 MBi.MX-RT1040-BGA169-9x9
    ダウンロード
