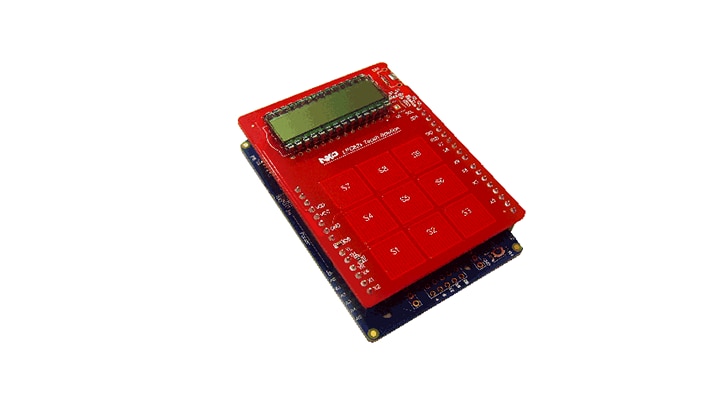

LPC82x Touch Solution

OM13081

画像にカーソルを合わせると拡大表示されます。

This board is no longer manufactured and will only be available while supplies last.

NXP’s Capacitive Touch Solution is based on the Switched Capacitor Integration technology. This variant of the solution is centered around LPC82x MCU family, and it consists of hardware plus software platform for enabling the touch user interface designs.

The order code for this board is OM13081.

製品詳細

セクションを選択:

Features

Microcontroller

  • LPC824 MCU

Display

  • integrated LCD display
  • GUI to visualize/analyze the touch data

Connectivity

  • Integrated UART to USB bridge
  • Arduino® UNO compatible Touch Shield

Debug

  • Integrated debug probe

Modes supported

  • Touchpad (8-bit resolution)
  • 9 Keys
  • USB Drag and Drop Programming
  • LPC824 centric capacitive touch sensor shield board

購入オプション

  • OM13081

  • LPC82x Touch Solution.

    • LPC82x-MAX board
    • LPC82x Touch board
    • USB cable
  • JP¥3,679
  • の数量に対して 1

ドキュメンテーション

クイック・リファレンス ドキュメンテーションの種類.

フィルタ

1-5 の 6 ドキュメント

全て表示

設計・リソース

セクションを選択:

設計・ファイル

フィルタ

3 設計・ファイル

  • プリント基板と回路図

    LPC824 Xpresso v2 schematic Rev B 0

    PDF改訂 B0Jul 9, 2014 00:00:0049.3 KBLPC824_XPRESSO_V2_SCHEMATIC
    ダウンロード
  • プリント基板と回路図

    LPC82x Touch Solution board schematics and gerbers

    ZIP改訂 0Apr 3, 2016 00:00:00181.5 KBLPC82X-TOUCH-SOLUTION-BOARD-SCHE
    ダウンロード
  • プリント基板と回路図

    LPCXpresso824 BOM

    XLSX改訂 BDec 21, 2016 15:45:0018.8 KBLPCXpresso824-BOM
    サインインが必要です
    ダウンロード

ソフトウェア

フィルタ

1-5 の 6 ソフトウェア・ファイル

  • UIビルド・ツール

    Touch Solution GUI V06

    ZIP改訂 06Nov 23, 2016 00:00:0063.6 KBTOUCH_SOLUTION_GUI_V06
    ダウンロード
  • ホストデバイスドライバー

    Firmware and drivers for LPC11U35 debug probes

    ZIP改訂 1.07Jul 6, 2018 16:38:00326.8 KBLPC11Uxx-Debug-Probe-VCOM
    サインインが必要です
    ダウンロード
  • 開発ソフトウェア - その他

    MBED CMSIS-DAP debug probe firmware

    BIN改訂 0Apr 24, 2016 00:00:0042.8 KB20140701_LPC11U35_LPC812_IF
    ダウンロード
  • 特定用途

    LPC82x Touch Solution Lib V0101

    ZIP改訂 0Apr 13, 2016 00:00:0042.5 KBLPC82X_TOUCH_SOLUTION_LIB_V0101
    ダウンロード
  • 特定用途

    AN11620 source code 0

    ZIP改訂 0Apr 13, 2016 00:00:00338.9 KBAN11620_SOURCE_CODE_0
    ダウンロード
全て表示
