LPC General Purpose Shield for LPCXpresso boards

OM13082

画像にカーソルを合わせると拡大表示されます。

This board is no longer manufactured and will only be available while supplies last.

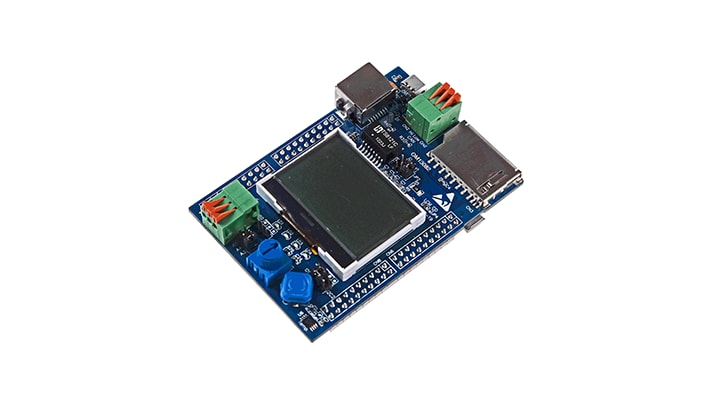

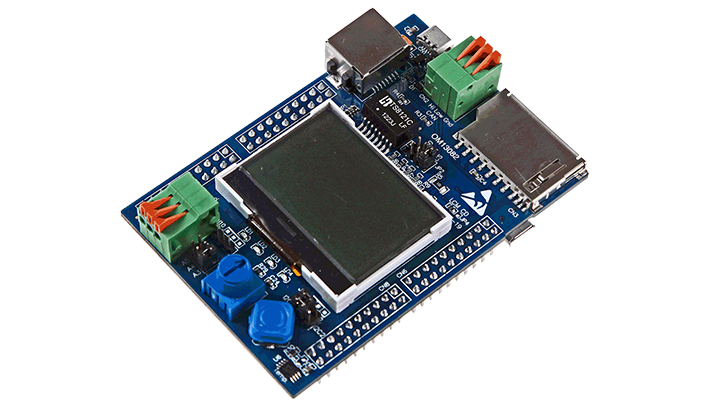

The LPC General Purpose Shield Board has been designed to complement NXP’s range of LPCXpresso MCU development boards by providing easy access to several commonly used peripherals. The LPC General Purpose Shield plugs into the top-side expansion connectors of LPCXpresso V2, V3, and MAX boards.

The order code for this board is OM13082.

製品詳細

セクションを選択:

対応製品

プロセッサ＆マイクロコントローラ

LPC4300 Cortex-M4/M0

  • LPC4337FET256: 32-Bit Arm® Cortex®-M4/M0 MCU; Up to 1 MB Flash and 136 KB SRAM; Ethernet, Two High-Speed USB, LCD, EMC
  • LPC4337JBD144: 32-Bit Arm® Cortex®-M4/M0 MCU; Up to 1 MB Flash and 136 KB SRAM; Ethernet, Two High-Speed USB, LCD, EMC
  • LPC4337JET100: 32-Bit Arm® Cortex®-M4/M0 MCU; Up to 1 MB Flash and 136 KB SRAM; Ethernet, Two High-Speed USB, LCD, EMC
  • LPC4337JET256: 32-Bit Arm® Cortex®-M4/M0 MCU; Up to 1 MB Flash and 136 KB SRAM; Ethernet, Two High-Speed USB, LCD, EMC

Features

Memory

  • SD/MMC card slot (requires LPCXpresso V3 board with SDIO interface)

Connectivity

  • Ethernet RJ45 connector and magnetics (requires LPCXpresso V3 board with onboard PHY)
  • CAN terminal block (requires LPCXpresso V3 board with CAN interface)
  • Micro USB B device connector (requires LPCXpresso V3 board with USB support via expansion)

Sensors

  • NXP LM75D temperature sensor (I²C)
  • Bosch BMI160 inertial measurement unit (3-axis accelerometer and 3-axis gyroscope, I²C)

Display

  • 128 x 64 LCD dot-matrix display connected via SPI

Components

  • 4 user LEDs and 5 position joystick, controlled via an NXP® PCA9535BS I²C port expander
  • Potentiometer

購入オプション

設計・リソース

セクションを選択:

設計・ファイル

フィルタ

2 設計・ファイル

  • プリント基板と回路図

    LPC43xx-18xx BOM

    XLSX改訂 BDec 21, 2016 15:48:0023.9 KBLPC43xx-18xx-BOM
    ダウンロード
  • プリント基板と回路図

    LPC General Purpose Shield (OM13082) schematics and default jumpers

    ZIP改訂 0Mar 23, 2015 00:00:00167.6 KBOM13082_SCHEMATIC_AND_JUMPERS
    ダウンロード

ソフトウェア

フィルタ

1 ソフトウェア・ファイル

  • デバッグと可視化ツール

    Linkserver 1.3.15 installer for MacOS Arch 64新規

    PKG改訂 1.3.15Nov 7, 2023 09:17:0014.3 MBLINKSERVER-MAC-AARCH64-1.3.15
    ダウンロード
