Evaluation Kit for MC33908 Safety System Basis Chip

KIT33908LAEEVB

画像にカーソルを合わせると拡大表示されます。

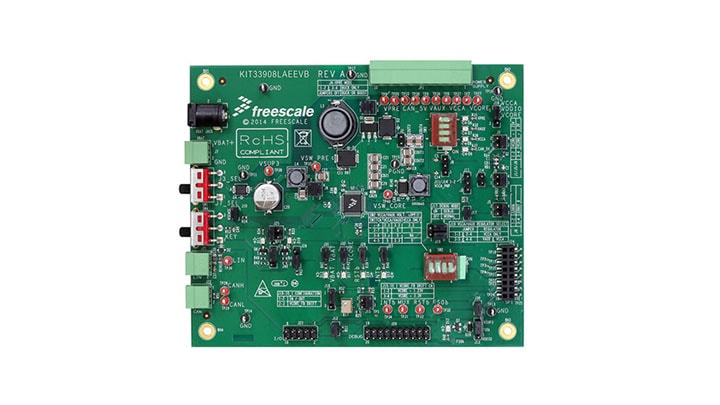

KIT33908LAEEVB evaluation board demonstrates the functionality of the MC33908 power system basis chips, respectively. These ICs are equipped with an Intelligent Power Management System including safety features targeting the latest ISO26262 automotive functional safety standard. The evaluation board is a standalone board that can be used either with a compatible microcontroller or with a PC. In the latter case, it is necessary to use an SPI/USB accessory interface board.

製品詳細

セクションを選択:

対応製品

パワーマネージメント

セーフティSBC

  • MC33908: Safe System Basis Chip with Buck and Boost DC/DC up to 1.5 A on Vcore

Features

Connectivity

  • LIN bus
  • CAN-bus
  • IO connector (IO_0 to IO_5)

Power Management

  • VBAT power supply either through power jack (2 mm) or phoenix connector
  • VCORE configuration: 1.23 V or 3.3 V
  • VCCA configuration:
    • 5.0 V/3.3 V
    • Internal transistor or external PNP
  • VAUX configuration:
    • 3.3 V or 5.0 V
    • Enabled or disabled at startup

Debug

  • Debug connector (SPI bus, CAN digital, LIN digital, RSTb, FSOb, INTb, Debug, MUX_OUT)

User Components

  • Ignition key switch
  • Signaling LED to give state of signals or regulators

購入オプション

KIT33908LAEEVB-Image

クリックして展開

  • KIT33908LAEEVB

  • Evaluation kit - MC33908, Safe System Basis Chip with Buck and Boost and LIN.

    • Assembled and tested evaluation board/module in anti-static bag
    • Quick Start Guide, Analog Tools
    • Warranty card
  • JP¥38,855
  • の数量に対して 1
    • 在庫状況: 在庫あり
    • 在庫: 5
    • 配送: 通常 1～2営業日以内に配送
NXPから購入する代理店から購入する

ドキュメンテーション

クイック・リファレンス ドキュメンテーションの種類.

フィルタ

1-5 の 7 ドキュメント

全て表示

設計・リソース

セクションを選択:

ソフトウェア

フィルタ

2 ソフトウェア・ファイル

  • ソフトウェア開発キット

    MC33907/8 Graphical User Interface

    ZIP改訂 1.0Feb 21, 2014 00:00:007.0 MBKT33907_8_GUI
    ダウンロード
  • 組込みコンポーネント

    MC33907/MC33908 SPIGen Configuration Modification File

    SPI改訂 1Mar 25, 2014 00:00:0026.4 KBMC33907_8_SPIGEN
    サインインが必要です
    ダウンロード
