PMIC for Low Power Applications

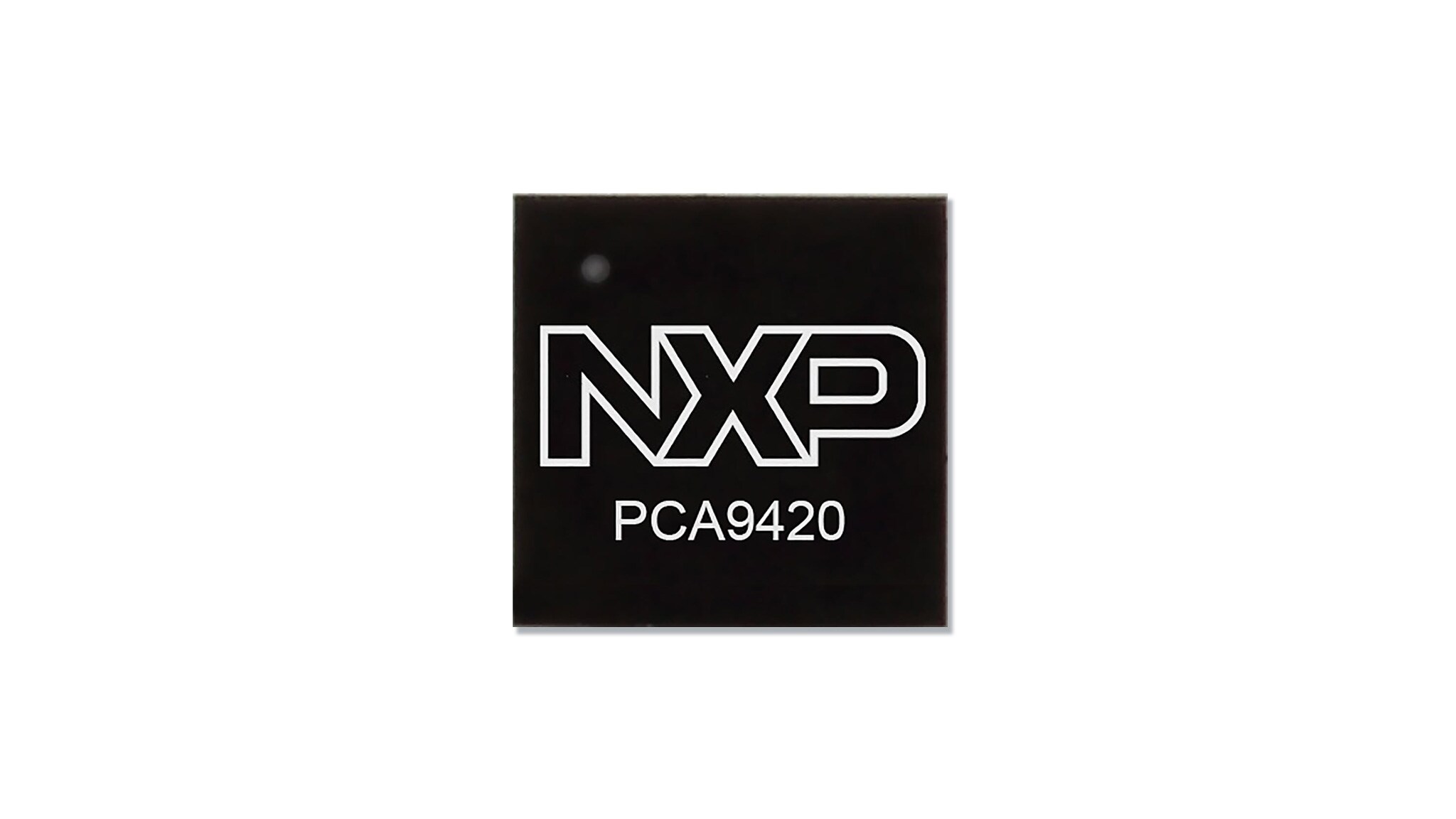

PCA9420

画像にカーソルを合わせると拡大表示されます。

The PCA9420 is a highly integrated power management IC (PMIC), targeted to provide power management solution for low-power microcontroller applications or other similar applications powered by Li-ion battery.

The device consists of a linear battery charger capable of charging up to 315 mA current with I2C programmable constant current (CC) and constant voltage (CV) values. The device also integrates 2x buck converters, 2x LDOs with programmable output voltage.

The chip is offered in 2.09 mm x 2.09 mm, 5 x 5 bump, 0.4 mm pitch WLCSP package; and 3 mm x 3 mm, 24-pin QFN package.

製品詳細

セクションを選択:

ブロック図

PCA9420

PCA9420 Block Diagram
図を取得する PDF

Features

General Features

  • Optimized for low-power applications
  • Typical 100 nA quiescent current in ship mode
  • Small total solution size
  • Built-in “Mode” configuration to accommodate fast mode switch supporting different MCU operation modes
  • i.MX RT MCU supported
  • Load supply voltage 2 V (Min), 6.8 V (Max)
  • I2C interface and input control
  • Output current 0.5 A

Battery Charger

  • Linear battery charger for charging single-cell Li-ion battery
  • 20 V tolerance on VIN pin
  • Programmable constant current (up to 315 mA) and precharge low voltage current threshold
  • Programmable constant voltage regulation
  • Built-in protection features such as input OVP, battery SCP, thermal protection
  • JEITA compliant
  • Battery attached detection

Temperature

  • Over-temperature protection
  • -40 °C ~ +85 °C ambient temperature range

DC-DC (Buck) Converters

  • Programmable output voltage
  • SW1: core buck converter, 0.5 V ~ 1.5 V output, 25 mV/step and a fixed 1.8 V, up to 250 mA
  • SW2: system buck converter, 1.5 V ~ 2.1 V/2.7 V ~ 3.3 V output, 25 mV/step, up to 500 mA
  • Low-power mode for extra power saving

LDOs

  • Programmable output voltage regulation
  • LDO1: always-on LDO, 1.70 V ~ 1.90 V output, 25 mV/step, up to 1 mA
  • LDO2: system LDO, 1.5 V ~ 2.1 V/2.7 V ~ 3.3 V output, 25 mV/step, up to 250 mA

Interface

  • 1 MHz I2C-bus target interface

Package

  • 2.09 mm x 2.09 mm, 5 x 5 bump, 0.4 mm pitch WLCSP
  • 3 mm x 3 mm, 24-pin QFN
