Tiny Real-Time Clock/Calendar with Alarm Function and I²C-Bus

PCF85063A

The PCF85063ATL is a CMOS Real-Time Clock (RTC) and calendar optimized for low power consumption. An offset register allows fine-tuning of the clock. All addresses and data are transferred serially via the two-line bidirectional I²C-bus. Maximum data rate is 400 kbit/s. The register address is incremented automatically after each written or read data byte.

製品詳細

セクションを選択:

ブロック図

PCF85063A Block Diagram

PCF85063A Block Diagram
図を取得する PDF

Features

Key Features

    Provides year, month, day, weekday, hours, minutes, and seconds based on a 32.768 kHz quartz crystal
  • Clock operating voltage: 0.9 V to 5.5 V
  • Low current; typical 0.27 μA at VDD = 3.0 V and Tamb = 25 °C
  • 400 kHz two-line I²C-bus interface (at VDD = 1.8 V to 5.5 V)
  • Programmable clock output for peripheral devices (32.768 kHz, 16.384 kHz, 8.192 kHz, 4.096 kHz, 2.048 kHz, 1.024 kHz, and 1 Hz)
  • Selectable integrated oscillator load capacitors for CL = 7 pF or CL = 12.5 pF
  • Alarm function
  • Countdown timer
  • Minute and half minute interrupt
  • Internal Power-On Reset (POR)
  • Programmable offset register for frequency adjustment

Product Longevity Program

  • This product is included in the NXP Product Longevity Program ensuring a stable supply of products for your embedded designs. The PCF85063ATL/1 is included in the 15-year program

ドキュメンテーション

クイック・リファレンス ドキュメンテーションの種類.

フィルタ

1-5 の 14 ドキュメント

全て表示

設計・リソース

セクションを選択:

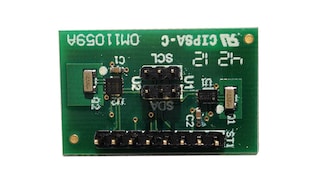

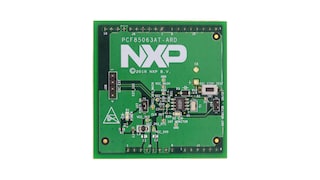

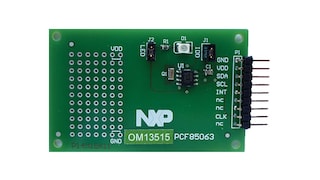

ハードウェア
