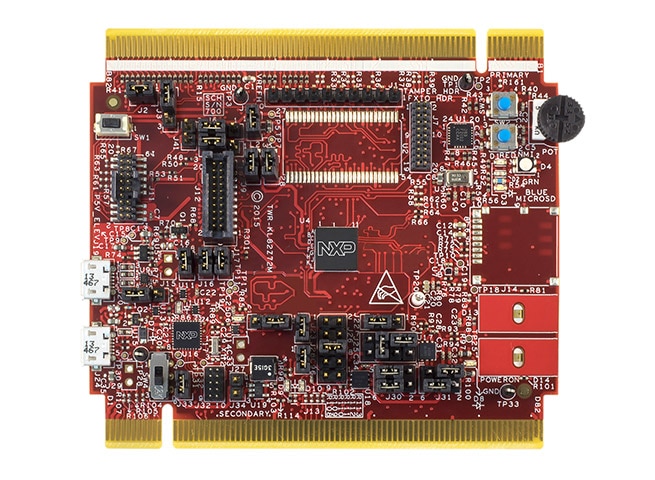

The TWR-KL82Z72M is a development board for Kinetis KL82 32-bit MCUs. It features the Kinetis MKL82Z128VMC7 MCU 72 MHz Arm^® Cortex^®-M0+ core, 128 KB flash, 96 KB SCRAM, 121 MAPBGA and USB.

The TWR-KL82Z72M operates as a standalone debug tool and can also be combined and used as part of the modular Tower System development platform.

ソフトウェア

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

KLシリーズ Arm Cortex-M0+

KL8x: Kinetis^® KL8x-72/96 MHz Secure Ultra-Low Power Microcontrollers (MCUs) based on Arm^® Cortex^®-M0+ Core

Features

Microcontroller

MKL82Z128VMC7 MCU

72 MHz Cortex-M0+ core
128 KB flash
96 KB SRAM
121 MAPBGA
USB

Memory

2 x 128 Mbit (16 MB) dual onboard QuadSPI memory @ 3.3 V

Connectivity

Tower compatible processor board
EMVSIM Card Interface
Socket for Touch Keypad plug-in (TWRPI-TOUCH-STR)

Power Management

Board power select with 3.3 V or 1.8 V MCU operation
Independent, battery-operated power supply for real-time clock (RTC) module
Battery holder for 20 mm lithium battery (e.g. 2032, 2025)

Debug

Onboard debug circuit: K20DX128VFM5 OpenSDA with virtual serial port

Sensors

Ten axis sensor system

FXOS8700CQ 3D Accelerometer + 3D Magnetometer
MPL3115A2 Digital Pressure Sensor
FXAS21002C 3-axis gyroscope

Standalone full-speed USB host and device function

Components

Five user-controlled status LEDs
Two capacitive touch pads
Two mechanical push buttons
Potentiometer

Jump Start Your Design

Start Here! Getting Started on your TWR-KL82Z72M

This page will help guide you through the process of learning about your TWR-KL82Z72M board...

MCUXpresso Software and Tools

購入オプション

TWR-KL82Z72M
Tower System Development Board for Kinetis KL81 and KL82 MCUs.
- TWR-KL82Z72M Tower System module
- Quick Start Guide
- Supporting cable

JP¥24,873
の数量に対して 1

代理店から購入する

Distributor Name	地域	在庫	在庫日付

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

ドキュメンテーション

クイック・リファレンスドキュメンテーションの種類.

1-5 の 9 ドキュメント

^{ユーザ・ガイド}
Getting Started with Kinetis SDK (KSDK) v.1.3はじめに

PDF改訂 1Nov 17, 20153.1 MBKSDK13GSUGEnglish
サインインが必要です
^{ユーザ・ガイド}
Getting Started with the Kinetis ROM Bootloader - KBTLDRUGはじめに

PDF改訂 2Apr 24, 2016467.2 KBKBTLDRUGEnglish
サインインが必要です
^{ユーザ・ガイド}
TWR-KL82Z72M User's Guideはじめに

PDF改訂 1Aug 1, 2016952.9 KBTWRKL82Z72MUGEnglish
サインインが必要です
^{ユーザ・ガイド}
TWR-KL82Z72M Tower System Module Quick Start Guideはじめに

PDF改訂 1Jan 5, 20162.3 MBTWR-KL82Z72M-QSGEnglish
サインインが必要です
^{ユーザ・ガイド}
Getting Started with Tower System Development Board for Kinetis Ultra-Low-Power KL82 MCUsはじめに

HTML | ダウンロードMar 26, 2019NGS-TWR-KL82Z72MEnglish
^{データ・シート}
Kinetis KL82 Microcontroller: 72MHz Cortex-M0+ 128KB Flash (64-121 pin)
PDF改訂 4Dec 20, 20161.5 MBKL82P121M72SF0English
対応品番
^{リファレンス・マニュアル}
KL82 Sub-Family Reference Manual

PDF改訂 3Sep 27, 20169.1 MBKL82P121M72SF0RMEnglish
サインインが必要です
^{アプリケーション・ノート}
How to use QuadSPI on KL8x Series

PDF改訂 0Jan 17, 2016700.0 KBAN5244English
^エラッタ
Mask Set Errata for Mask 0N51R

PDF改訂 03 APR 2020Apr 27, 2020157.2 KBKINETIS_L_0N51REnglish
